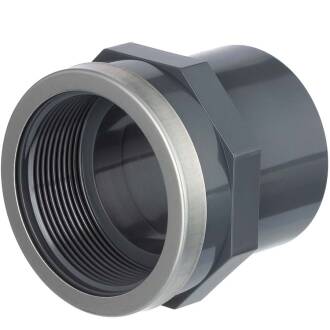

PVC-U Übergangsmuffe, Klebestutzen/-muffe x Innengewinde verstärkt

Artikelnummer: AF0351
Auswahl Steuerzone / Lieferland
ab
1,30 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(16) { ["dimension_0400_l"]=> string(0) "" ["tabellen_ansicht"]=> string(1) "1" ["dimension_0470_l3"]=> string(0) "" ["meta keywords"]=> string(19) "PVC_Übergangsmuffe" ["dimension_0140_d"]=> string(3) "" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AF0351_Zeichnung.jpg" ["dimension_0450_l2"]=> string(0) "" ["dimension_0630_s"]=> string(0) "" ["dimension_0420_l1"]=> string(0) "" ["dimension_0141_d1"]=> string(3) "" ["dimension_0010_variante"]=> string(0) "" ["dimension_0288_g"]=> string(3) "" ["hat_3d_bilder"]=> string(1) "1" ["keine preissuchmaschinen"]=> string(1) "1" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["pdf name datenblatt"]=> string(6) "AF0300" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

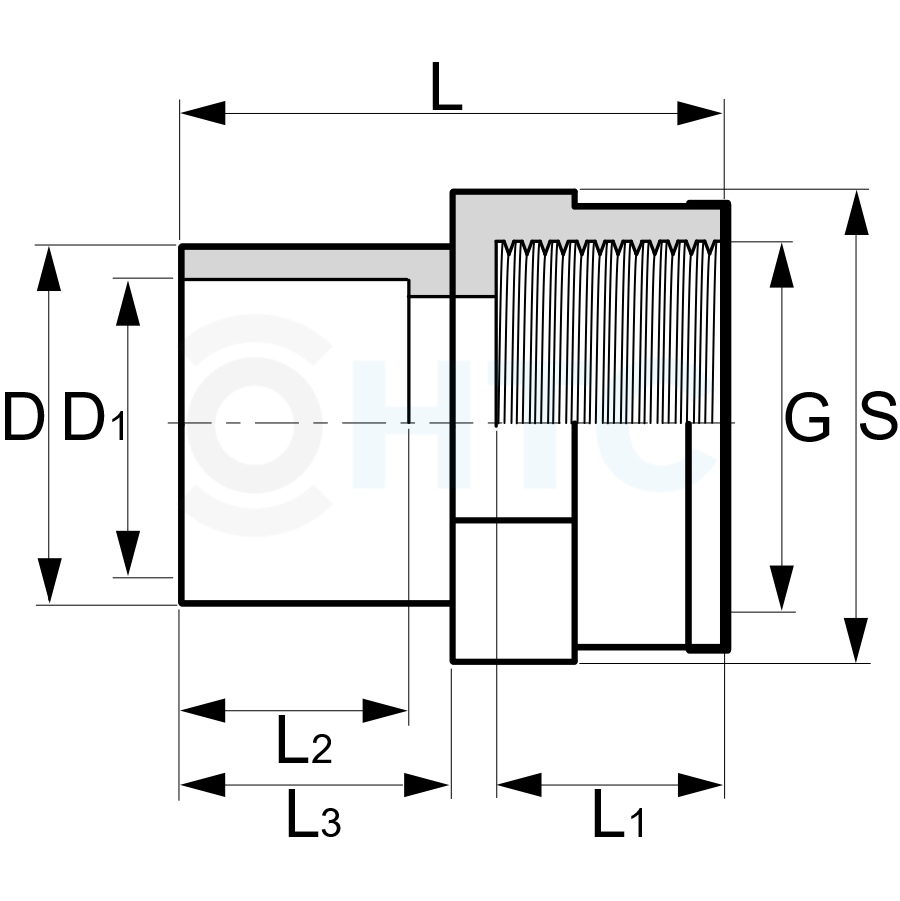

Artikel-Nr.
Variante
D
D1
G
L
L1
L2
L3
S
Preis
Menge
AF0351.012.012
12/16mm x 1/4"
16
12
1/4" (13,16mm)
33
10,5
12
14
26
1,93 €*
Stk:
AF0351.012.016
12/16mm x 3/8"
16
12
3/8" (16,66mm)
33
14,5
12
13,5
30
1,93 €*
Stk:
AF0351.016.012
12/16mm x 1/4"
20
16
1/4" (13,66mm)
35
14
14
15,5
26
1,30 €*
Stk:
AF0351.016.016
16/20mm x 3/8"
20
16
3/8" (16,66mm)
35
14,5
14
15,5
30
1,30 €*
Stk:
AF0351.016.025
16/20mm x 3/4"
20
16
3/4" (16,44mm)
39
16,5
14
15,5
35
1,37 €*
Stk:
AF0351.025.020
25/20mm x 1/2"
25
20
1/2" (20,96mm)
40,5
18
16
19
33
1,33 €*
Stk:
AF0351.025.025
25/20mm x 3/4"
25
20
3/4" (26,44mm)
40
18
16
19
33
1,42 €*
Stk:
AF0351.025.032
25/20mm x 1"
25
20
1" (33,25mm)
45,5
20,5
16
19
41
1,67 €*
Stk:
AF0351.032.020
32/25mm x 1/2"
32
25
1/2" (20,96mm)
43,5
18,5
19
22,5
33
1,50 €*
Stk:
AF0351.032.025
32/25mm x 3/4"
32
25
3/4" (26,44mm)
43
18
19
22
33
1,55 €*
Stk:
AF0351.032.032
32/25mm x 1"
32
25
1" (33,25mm)
49
19
19
22,5
41
2,00 €*
Stk:
AF0351.032.040
32/25mm x 1 1/4"
32
25
1 1/4" (41,91mm)
51,5
23
19
22,5
51
2,39 €*
Stk:
AF0351.040.020
40/32mm x 1/2"
40
32
1/2" (20,96mm)
47,5
18
23
26
42
3,72 €*
Stk:
AF0351.040.032
40/32mm x 1"
40
32
1" (32,25mm)
53
19
23
26,5
41
2,19 €*
Stk:
AF0351.040.025
40/32mm x 3/4"
40
32
3/4" (26,44mm)
47
18
23
26
41
1,90 €*
Stk:
AF0351.040.040
40/32mm x 1 1/4"
40
32
1 1/4" (41,91mm)
55
23
23
27
51
2,32 €*
Stk:
AF0351.040.050
40/32mm x 1 1/2"
40
32
1 1/2" (47,81mm)
55,5
23
23
26
59
2,51 €*
Stk:
AF0351.050.032
50/40mm x 1"
50
40
1" (33,25mm)
60
21
26,5
30,5
55
3,88 €*
Stk:
AF0351.050.040
50/40mm x 1 1/4"
50
40
1 1/4" (41,91mm)
59,5
21
26
31
51
2,71 €*
Stk:
AF0351.050.050
50/40mm x 1 1/2"
50
40
1 1/2" (47,81mm)
59,5
22
26
30
59
3,24 €*
Stk:
AF0351.050.063
50/40 x 2"
50
40
2" (59,61mm)
63
26
26
30
74
3,67 €*
Stk:
AF0351.063.032
63/50mm x 1"
63
50
1" (33,25mm)
66,5
22
31,5
37,5
65
7,21 €*
Stk:
AF0351.063.040
63/50mm x 1 1/4"
63
50
1 1/4" (41,91mm)
69
22
31
37,5
65
7,52 €*
Stk:
AF0351.063.050
63/50mm x 1 1/2"
63
50
1 1/2" (47,81mm)
66,5
21
31
38
64
4,20 €*
Stk:
AF0351.063.063
63/50mm x 2"
63
50
2" (59,61mm)
70,5
27
31
37,5
74
4,39 €*
Stk:
AF0351.063.075
50/63mm x 2 1/2"
63
50
2 1/2" (75,18mm)
78
33
31
38
94
11,57 €*
Stk:
AF0351.075.075
75/90mm x 2 1/2"
90
75
2 1/2" (75,18mm)
91,5
30,5
44,5
50,5
94
13,59 €*
Stk:
AF0351.090.090
90/110mm x 3"
110
90
3" (87,88mm)
102
32,5
51,5
60,5
119
19,77 €*
Stk:
AF0351.110.110
110/125mm x 4"
125
110
4" (113,03mm)
115
43,5
61
54
139
28,81 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Übergangsmuffe, Klebemuffe/-stutzen x Innengewinde verstärkt

Anschluss:
Klebemuffe/-stutzen x Innengewinde verstärkt
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Verstärkungsring:
Edelstahl AISI 304
Farbe:
Grau

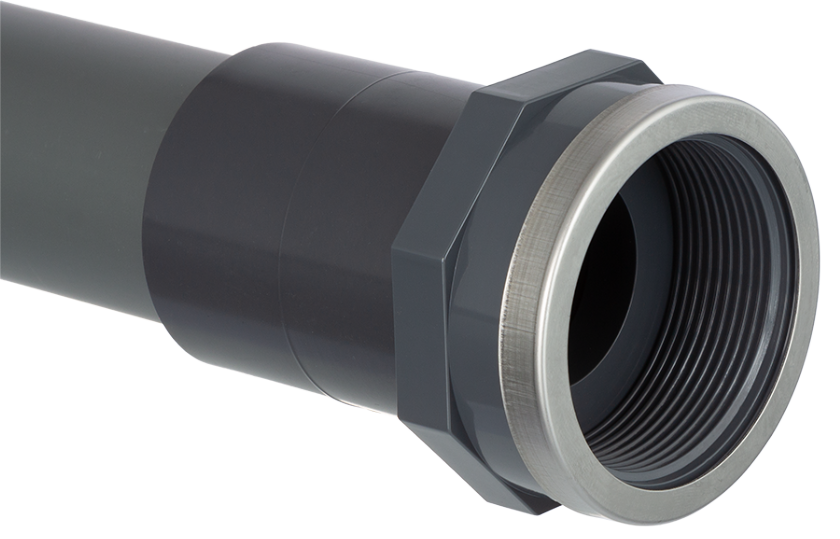

PVC-U Übergangsmuffe Detail 1

PVC-U Übergangsmuffe in der Muffe

Die PVC-U Übergangsmuffe besitzt zwei Klebenutzmaße neben dem gegenüberliegendem Innengewinde. Das äußere Maß (das größere Maß) gibt die Dimension des Stutzen an. So kann die PVC-U Übergangsmuffe in eine passende Klebemuffe eingeklebt werden, um so diesen Fitting mit einem Innengewinde zu versehen.

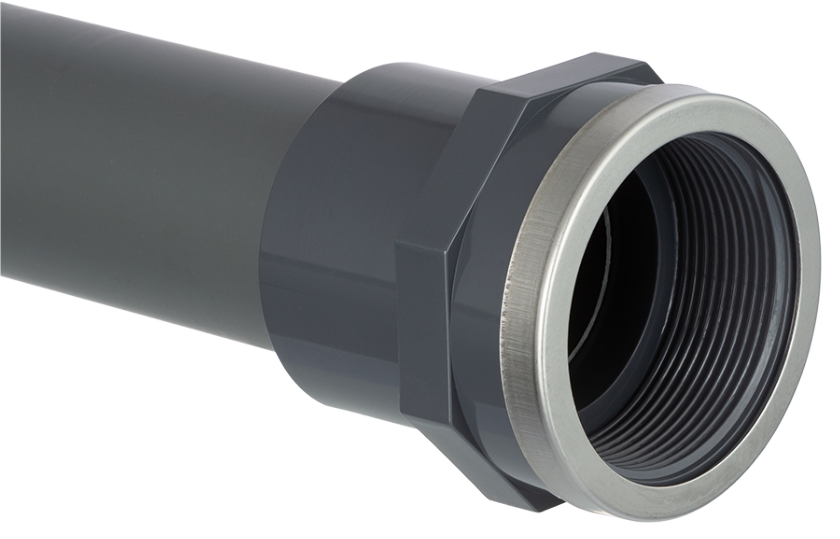

PVC-U Übergangsmuffe Detail 1

PVC-U Übergangsmuffe über den Stutzen bzw. Rohr

Mit dieser Variante können PVC-U Kleberohr oder Fittings mit einem passenden Stutzenaussenmaß mit einem Innengewinde versehen werden. Der Stutzen bzw. das Rohr hat das identische Maß zum inneren Maß (Muffe) des PVC-U Übergangsmuffe.
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
