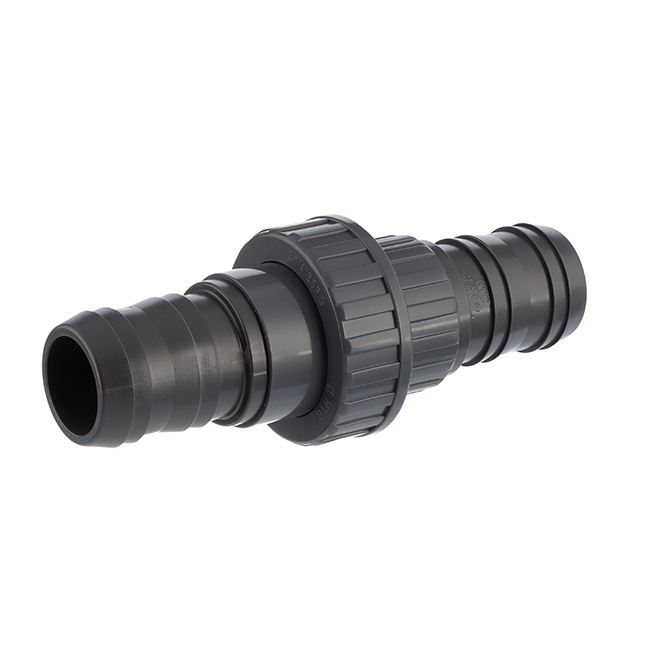

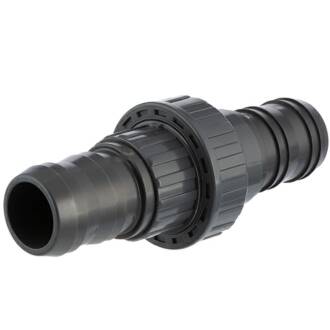

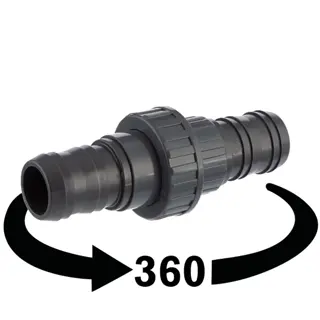

PVC-U Verschraubung 2fach Schlauchtülle

Artikelnummer: AF0617
Auswahl Steuerzone / Lieferland
ab
3,39 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
Varianten

Produktbild

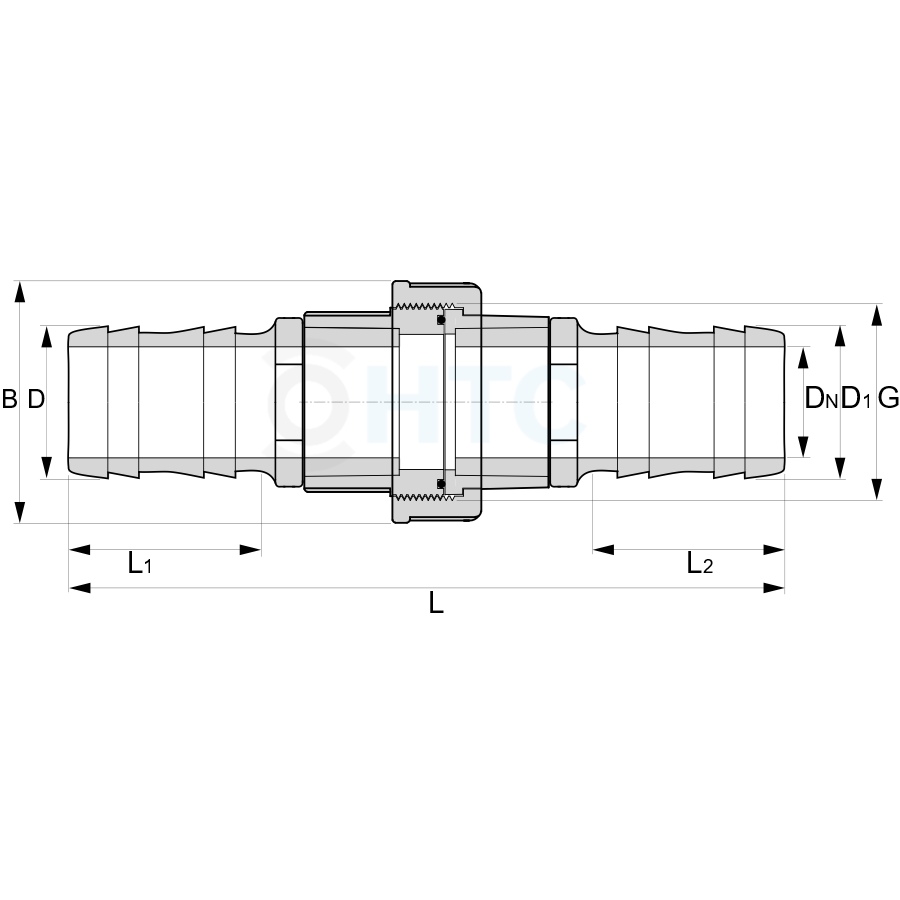

Artikel-Nr.
Variante
B
D
D1
DN
G
L
L1
L2
Preis
Menge
PVC-U Verschraubung 2fach Schlauchtülle 8 x 8mm
AF0617.008.008
8 x 8mm
43,5
8
8
5
1" (33,25mm)
100
21
21
3,62 €*
Stk.:
PVC-U Verschraubung 2fach Schlauchtülle 10 x 10mm
AF0617.010.010
10 x 10mm
43,5
10
10
6
1" (33,25mm)
101
22
22
3,62 €*
Stk.:
PVC-U Verschraubung 2fach Schlauchtülle 12 x 12mm
AF0617.012.012
12 x 12mm
43,5
12
12
8
1" (33,25mm)
106,5
25
25
3,62 €*
Stk.:
PVC-U Verschraubung 2fach Schlauchtülle 16 x 16mm
AF0617.016.016
16 x 16mm
43,5
16
16
11,5
1" (33,25mm)
109
26
26
3,62 €*
Stk.:
PVC-U Verschraubung 2fach Schlauchtülle 20 x 20mm
AF0617.020.020
20 x 20mm
43,5
20
20
13
1" (33,25mm)
141
41
41
3,62 €*
Stk.:
PVC-U Verschraubung 2fach Schlauchtülle 25 x 25mm
AF0617.025.025
25 x 25mm
53
25
25
18
1 1/4" (41,91mm)
163
43
43
3,39 €*
Stk.:
PVC-U Verschraubung 2fach Schlauchtülle 32 x 32mm
AF0617.032.032
32 x 32mm
60,5
32
32
24
1 1/2" (47,81mm)
148
41
41
5,34 €*
Stk.:
PVC-U Verschraubung 2fach Schlauchtülle 32 x 38mm
AF0617.032.038
32 x 38mm
60,5
38
32
20
1 1/2" (47,81mm)
142
55
40
4,70 €*
Stk.:
PVC-U Verschraubung 2fach Schlauchtülle 32 x 50mm
AF0617.032.050
32 x 50mm
60,5
50
32
20
1 1/2" (47,81mm)
140,5
56
40
5,32 €*
Stk.:
PVC-U Verschraubung 2fach Schlauchtülle 38 x 38mm
AF0617.038.038
38 x 38mm
60,5
38
38
27
1 1/2" (47,81mm)
160
55
56
4,88 €*
Stk.:
PVC-U Verschraubung 2fach Schlauchtülle 38 x 50mm
AF0617.038.050
38 x 50mm
60,5
38
50
32
1 1/2" (47,81mm)
159
56
56
5,50 €*
Stk.:
PVC-U Verschraubung 2fach Schlauchtülle 50 x 50mm
AF0617.050.050
50 x 50mm
85
50
50
36
2 1/4" (65,71mm)
220
59
59
8,66 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Verschraubung, 2fach Schlauchtülle

Anschluss:
2fach Schlauchtülle
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Dichtung O-Ring:
NBR
Material:
PVC-U
Farbe:
Grau
Dichtung O-Ring:
NBR, Farbe Schwarz
Einsatzbereich:

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
