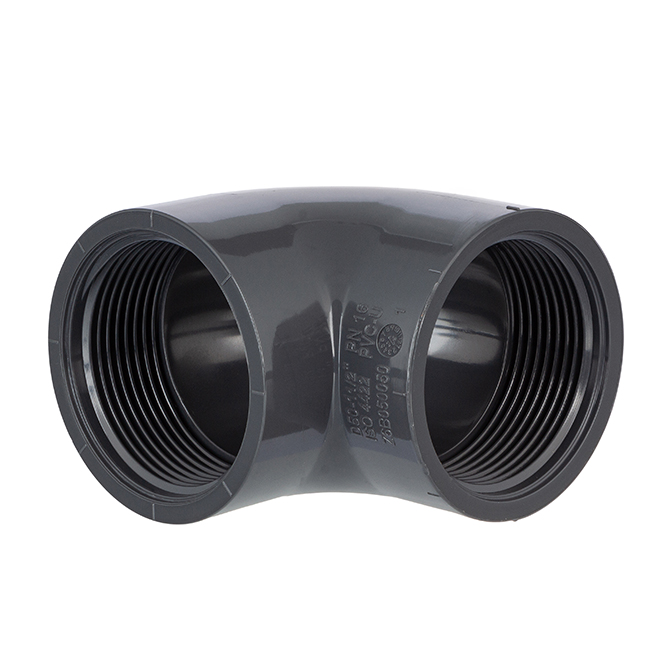

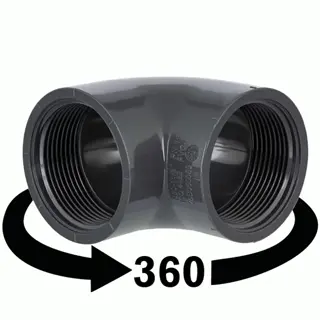

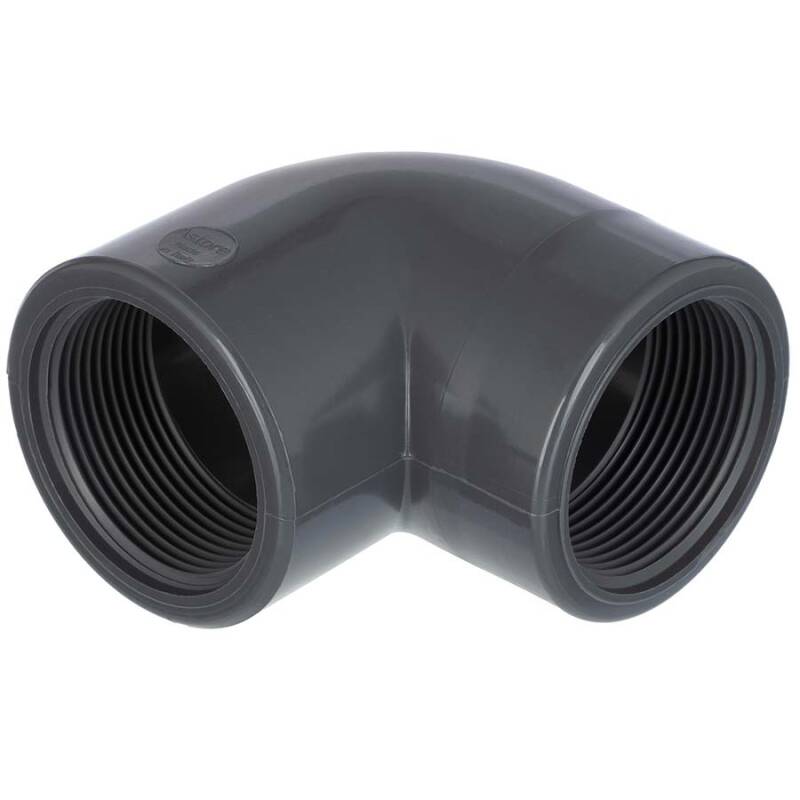

PVC-U Winkel 90°, 2fach Innengewinde

Artikelnummer: AF0409
Auswahl Steuerzone / Lieferland
ab
0,52 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(16) { ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AF0409_Zeichnung.jpg" ["meta keywords"]=> string(30) "PVC_Winkel_90Grad_Innengewinde" ["tabellen_ansicht"]=> string(1) "1" ["dimension_0010_variante"]=> string(22) "
10er Pack" ["dimension_0288_g"]=> string(3) "" ["dimension_0300_g1"]=> string(3) "" ["dimension_0060_b"]=> string(0) "" ["dimension_0400_l"]=> string(0) "" ["dimension_0420_l1"]=> string(0) "" ["dimension_0450_l2"]=> string(0) "" ["hat_3d_bilder"]=> string(1) "1" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["break_after"]=> string(1) "1" ["break_after_color"]=> string(7) "#b1b1b1" ["break_after_thickness"]=> string(3) "2px" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar

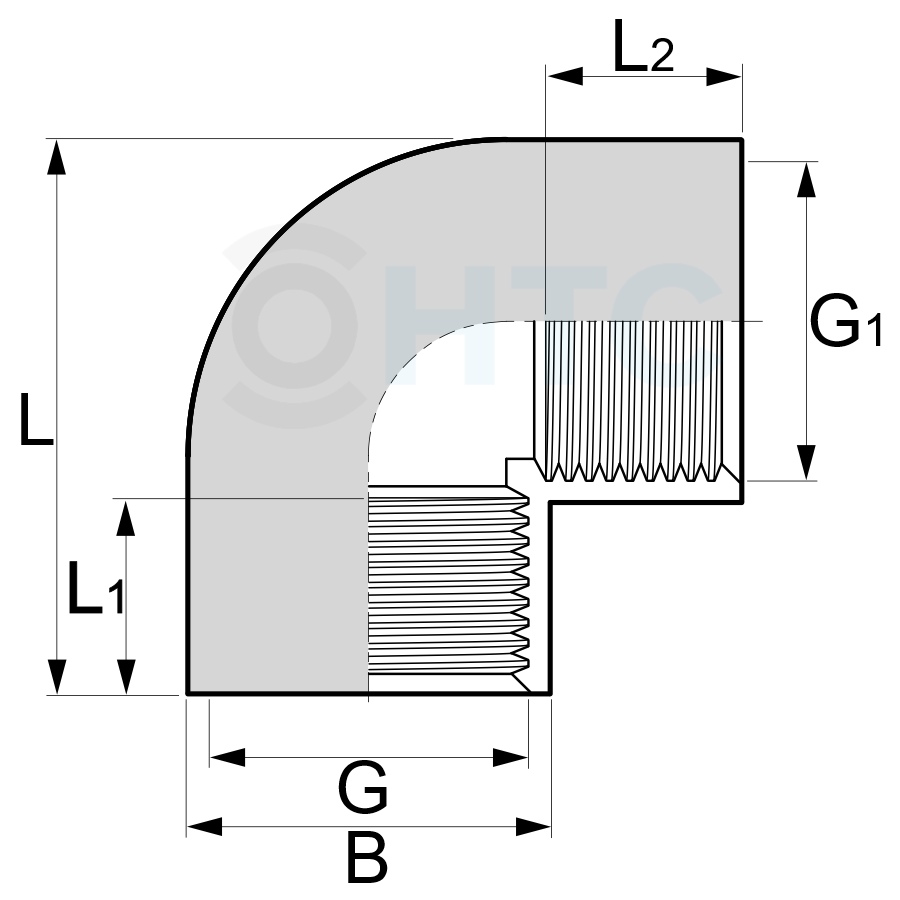

   Varianten

Artikel-Nr.
Variante
B
G
G1
L
L1
L2
Preis
Menge
AF0409.000.016
3/8" x 3/8"
25
3/8" (16,66mm)
3/8" (16,66mm)
39
14
14
0,93 €*
Stk:
AF0409.000.020
1/2" x 1/2"
Stück
28,5
1/2" (20,96mm)
1/2" (20,96mm)
43,5
17,5
17,5
0,52 €*
Stk:
AF0409.000.020-10
1/2" x 1/2"
10er Pack
28,5
1/2" (20,96mm)
1/2" (20,96mm)
43,5
17,5
17,5
4,14 €*
0,41 € / Stk.
Pack:
AF0409.000.025
3/4" x 3/4"
Stück
33
3/4" (26,44mm)
3/4" (26,44mm)
50
18
18
0,73 €*
Stk:
AF0409.000.025-10
3/4" x 3/4"
10er Pack
33
3/4" (26,44mm)
3/4" (26,44mm)
50
18
18
5,80 €*
0,58 € / Stk.
Pack:
AF0409.000.032
1" x 1"
Stück
40,5
1" (33,25mm)
1" (33,25mm)
61
22
22
1,01 €*
Stk:
AF0409.000.032-10
1" x 1"
10er Pack
40,5
1" (33,25mm)
1" (33,25mm)
61
22
22
8,18 €*
0,82 € / Stk.
Pack:
AF0409.000.040
1 1/4" x 1 1/4"
Stück
51
1 1/4" (41,91mm)
1 1/4" (41,91mm)
70
22
22
1,58 €*
Stk:
AF0409.000.040-10
1 1/4" x 1 1/4"
10er Pack
51
1 1/4" (41,91mm)
1 1/4" (41,91mm)
70
22
22
12,67 €*
1,27 € / Stk.
Pack:
AF0409.000.050
1 1/2" x 1 1/2"
Stück
58
1 1/2" (47,81mm)
1 1/2" (47,81mm)
76
22
22
2,11 €*
Stk:
AF0409.000.050-10
1 1/2" x 1 1/2"
10er Pack
58
1 1/2" (47,81mm)
1 1/2" (47,81mm)
76
22
22
16,80 €*
1,68 € / Stk.
Stk:
AF0409.000.063
2" x 2"
Stück
73
2" (59,61mm)
2" (59,61mm)
94
27
27
3,32 €*
Stk:
AF0409.000.063-10
2" x 2"
10er Pack
73
2" (59,61mm)
2" (59,61mm)
94
27
27
25,92 €*
2,59 € / Stk.
Pack:
AF0409.000.075
2 1/2" x 2 1/2"
90
2 1/2" (75,18mm)
2 1/2" (75,18mm)
134
44
44
11,00 €*
Stk:
AF0409.000.090
3" x 3"
110
3" (87,88mm)
3" (87,88mm)
153,5
46
46
14,54 €*
Stk:
AF0409.000.110
4" x 4"
131
4" (113,03mm)
4" (113,03mm)
192
61
61
25,49 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Winkel 90°, 2fach Innengewinde

Anschluss:
2fach Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
