U-PVC and HDPE ball valve QuickConnector x PP compression fitting for PE-pipes
8,76 €

including 19% VAT., plus shipping

Item number: AK0909

Item no. Variation Price Quantity
AK0909.QUI.020 QuickConnector x 20mm 8,76 €*
AK0909.QUI.025 QuickConnector x 25mm 11,65 €*
AK0909.QUI.032 QuickConnector x 32mm 14,40 €*
AK0909.JET.025 POWER JET x 25mm 17,12 €*
AK0909.JET.032 POWER JET x 32mm 19,15 €*

including 19% VAT., plus shipping

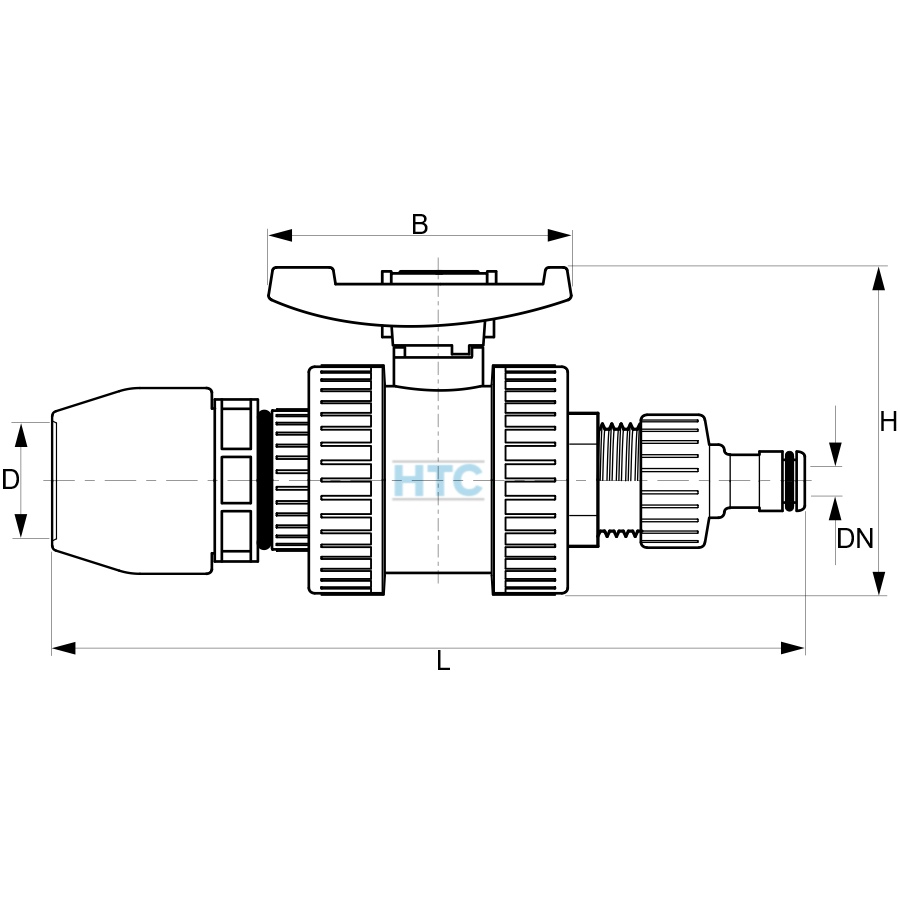

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Kugelhahn 2fach Überwurfmutter, QuickConnector x PP-Klemme für PE-Rohr

Anschluss:
2fach Überwurf, QuickConnector x PP-Klemme für PE-Rohr
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
Aussengewinde geeignet für flachdichtende Fittings (z.B. Schlauchtülle mit Überwurfmutter)
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U, Klemme PP (Polypropylen)
Farbe:
Grau, Griff Blau, PP Klemme Schwarz
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Einsatzbereich:
Pikto
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
HTC AK0903 Kugelhahn Explosionsbild

PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock)


 Nummer  Bezeichnung  Material
 1  Körper  PVC-U
 2  Kugel  PVC-U
 3  Kugeldichtung  HDPE
 4  O-Ring  EPDM
 5  Kugelhalterung  PVC-U
 6  O-Ring  EPDM
 7  Einlegemuffe  PVC-U
 8  Überwurfmutter  PVC-U

orange dot Justierbarer Sicherheitsblock

AK0903 Justierbarer Sicherheitsblock

  • das Feature der Oberklasse: justierbarer Sicherheitsblock
    • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
    • Einstellmöglichkeit der Abdichtung und Anpassung der Leichtgängigkeit
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Dichtung: HDPE
  • O-Ring EPDM 70
    shore
    Die SHORE-Härte, benannt nach Albert Ferdinand Shore, ist eine Kennzahl, die vorwiegend für Elastomere und gummielastische Polymere eingesetzt wird. Sie steht in direkter Beziehung zur Eindringtiefe und ist somit ein Maß für die Werkstoffhärte.
  • industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

orange dot Ersatzteile Kugelhahn HTC Serie AK0902

Profi-System POWER JET

Sie benötigen einen größeren Durchlass für mehr Durchfluss? Dann ist unser System POWER JET ideal. Das Profi-System POWER JET ist ideal in Verbindung mit längeren Schläuchen oder bei Einsatz von Pumpen. POWER JET Schlauchstecksystem für den Einsatz zwischen Hahn und Schlauch sowie Schlauch und Gerät - schnell, zuverlässig, wasserdicht und effektiv.
Kompatibel zu allen anderen Komponenten aus dem POWER JET Programm.

POWER JET Programm.

Für einen höheren Wasserdurchfluß

QuickConnector easy-to-click Profi-System Schlauchanschluss POWER JET

Das flexible und easy-to-click Profi-System POWER JET für alle Bewässerungs- und Reinigungsarbeiten in Ihrem Garten. Langlebige und zuverlässige Qualitätsverbindungen zwischen Wasserhahn und Bewässerungsvorrichtung find Sie hier in unserem Webshop PVC-Welt.de aus dem Profi-System POWER JET.
Das Schlauchsteck-System POWER JET ist so konzipiert wie das bekannte Standard-easy-to-click-System, durch den vergrößerten Durchlass bringt es aber mehr Power im professionellen Einsatz zwischen Hahn und Schlauch bzw. Schlauch und Gerät.

orange dot Download

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

orange dot Unsere Empfehlung


Spannriemen
Fast jeder Hersteller von Klemmfittings bietet ebenso einen Montageschlüssel zum Festziehen der Überwurfmuttern an.
Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.
Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.
Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
Verwenden Sie bitte keine Rohrzangen oder anderes Brachialwerkzeug - fester als fest führt nie zum Erfolg, da die Abdichtung rein über den innenliegenden Dichtungsring erfolgt!
