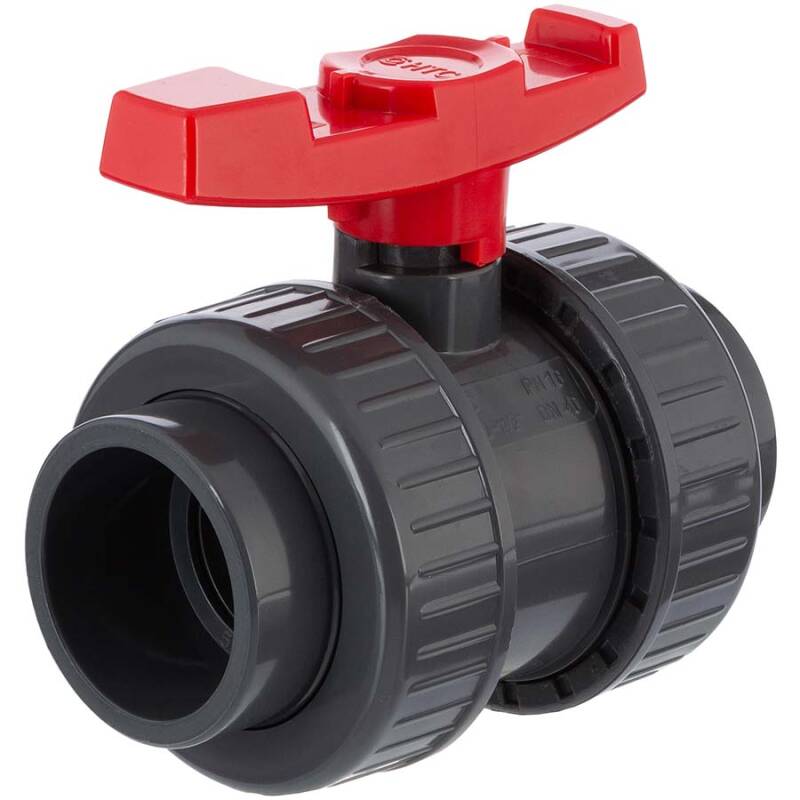

PVC-U Kugelhahn PTFE 2fach Klebemuffe
5,94 €

inkl. 19% USt., zzgl. Versand

Artikelnummer: AK0950

Produktbild Artikel-Nr. Variante Preis Menge
PVC-U Kugelhahn PTFE 2fach Klebemuffe 16mm AK0950.000.016 16mm 5,94 €*
PVC-U Kugelhahn PTFE 2fach Klebemuffe 20mm AK0950.000.020 20mm 5,94 €*
PVC-U Kugelhahn PTFE 2fach Klebemuffe 25mm AK0950.000.025 25mm 6,56 €*
PVC-U Kugelhahn PTFE 2fach Klebemuffe 32mm AK0950.000.032 32mm 8,54 €*
PVC-U Kugelhahn PTFE 2fach Klebemuffe 40mm AK0950.000.040 40mm 11,35 €*
PVC-U Kugelhahn PTFE 2fach Klebemuffe 50mm AK0950.000.050 50mm 15,80 €*
PVC-U Kugelhahn PTFE 2fach Klebemuffe 63mm AK0950.000.063 63mm 25,56 €*
PVC-U Kugelhahn PTFE 2fach Klebemuffe 75mm AK0950.000.075 75mm 47,92 €*
PVC-U Kugelhahn PTFE 2fach Klebemuffe 90mm AK0950.000.090 90mm 84,56 €*
PVC-U Kugelhahn PTFE 2fach Klebemuffe 110mm AK0950.000.110 110mm 155,37 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Kugelhahn PTFE (Teflon) 2fach Überwurfmutter, 2fach Klebemuffe

Anschluss:
2fach Überwurf, 2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C Medium Wasser, ab 75mm max. 10 bar bei 20°C Medium Wasser
Kugeldichtung:
PTFE (Teflon)
O-Ring:
EPDM 70sh
Material:
PVC-U
Farbe:
Grau, Griff Rot
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), PTFE-Dichtung


HTC AK0903 Kugelhahn Explosionsbild




 Nummer  Bezeichnung  Material
 1  Anschlussmuffe  PVC-U
 2  Überwurfmutter  PVC-U
 3  O-Ring  EPDM
 4  Körper  PVC-U

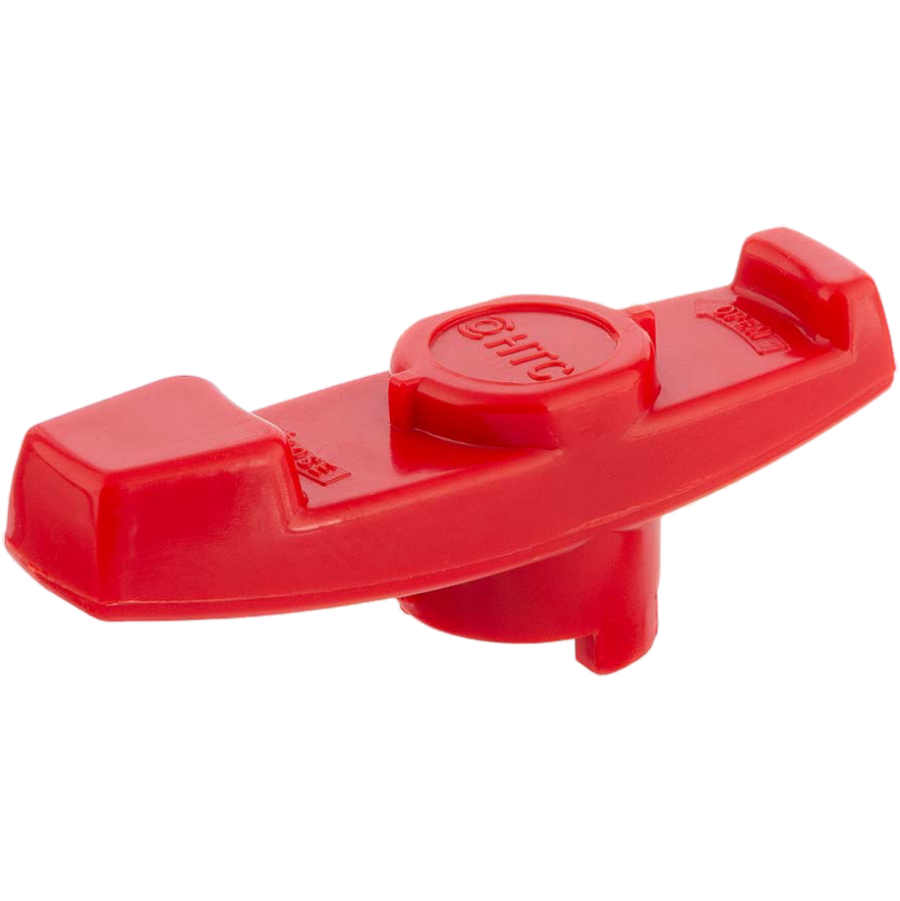

 5  Griff  Polypropylen
 6  Kugelwelle  PVC-U
 7  Wellendichtung  2fach EPDM
 8  Kugeldichtung  PTFE (Teflon)
 9  Kugel  PVC-U
 10  Kugeldichtung  PTFE (Teflon)
 11  O-Ring  EPDM
 12  Sicherheitsblock  PVC-U
 13  O-Ring  EPDM
 14  Überwurfmutter  PVC-U
 15  Anschlussmuffe  PVC-U

orange dot Justierbarer Sicherheitsblock

AK0950 Justierbarer Sicherheitsblock

  • das Feature der Oberklasse: justierbarer Sicherheitsblock
    • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
    • Einstellmöglichkeit der Abdichtung und Anpassung der Leichtgängigkeit
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Kugeldichtung PTFE (Teflon)
  • O-Ring EPDM 70
    shore
    Die SHORE-Härte, benannt nach Albert Ferdinand Shore, ist eine Kennzahl, die vorwiegend für Elastomere und gummielastische Polymere eingesetzt wird. Sie steht in direkter Beziehung zur Eindringtiefe und ist somit ein Maß für die Werkstoffhärte.
  • industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

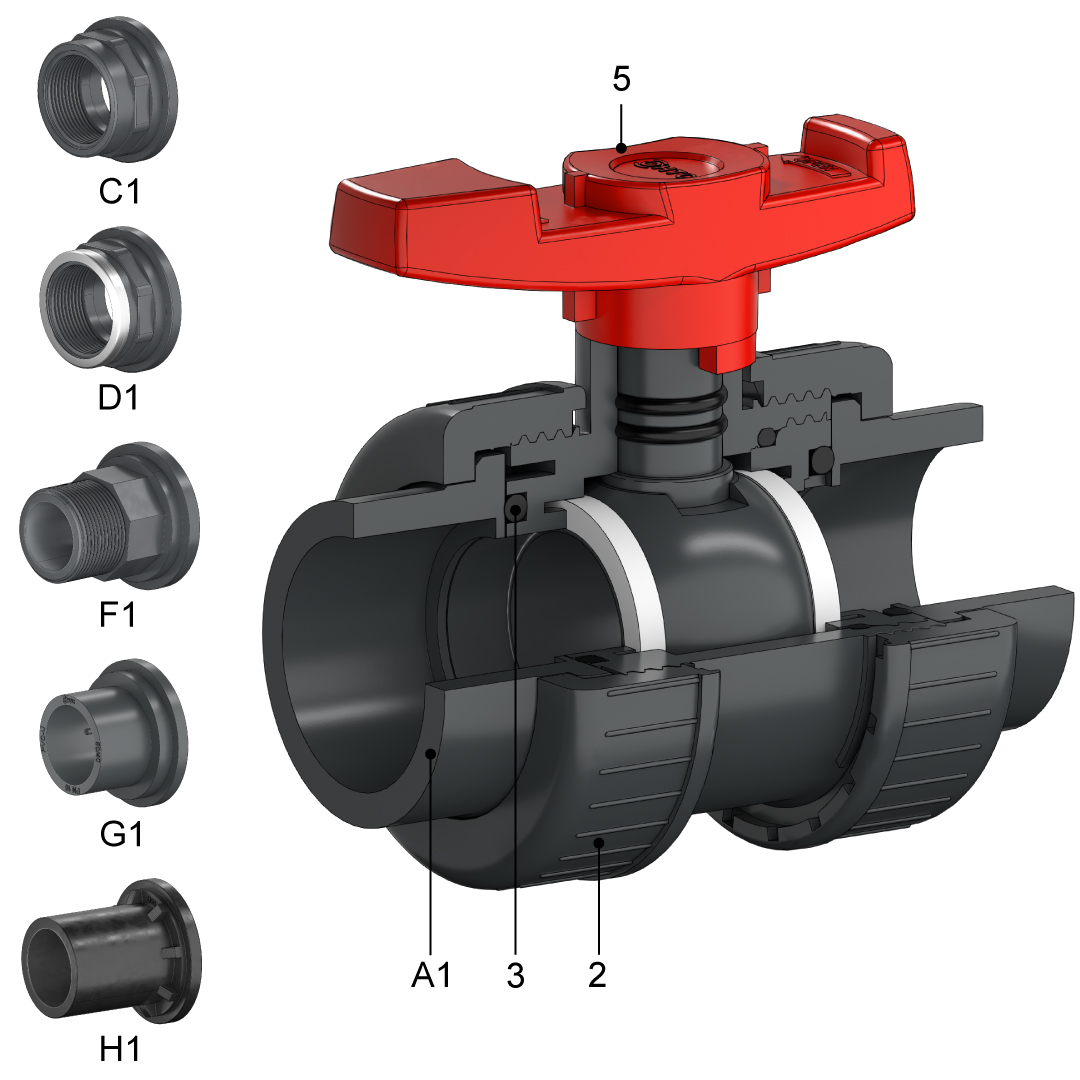

orange dot Ersatzteile Kugelhahn HTC Serie AK0950

orange dot Download

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Kugelhahn - 2-Wege - Klebemuffe

Der PVC-U Kugelhahn für Aquarium, Teich, Pool sowie leichte Industrieanwendungen in der kompletten Anschlussmuffenrange von 16mm - 110mm.
Der Service beginnt nach dem Kauf. Sie benötigen einen Satz neuer O-Ringe? Klebestelle undicht? Bei PVC-Welt.de kein Problem. Wir bieten Ihnen nicht nur einen hochwertigen Kugelhahn zu einem sehr guten Preis-/Leistungsverhältnis sondern halten ebenso Ersatzteile zu diesem Kugelhahn für Sie bereit.
