Variants

Item no.
Variation
B
DN
G
H
L
S
Price
Quantity
EA0222.000.020
1/2"
39
15
1/2" (20,95mm)
61
64
26
10,69 €*
pc.:
EA0222.000.025
3/4"
45
20
3/4" (26,44mm)
72,5
77
32
19,14 €*
pc.:
EA0222.000.032
1"
46,5
25
1" (33,25mm)
82
87
39
24,31 €*
pc.:
EA0222.000.040
1 1/4"
59
32
1 1/4" (41,91mm)
89
101
49
32,55 €*
pc.:
EA0222.000.050
1 1/2"
69
40
1 1/2" (47,81mm)
109
119
56
57,30 €*
EA0222.000.063
2"
83
50
2" (59,61mm)
118
131,5
67,5
65,45 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

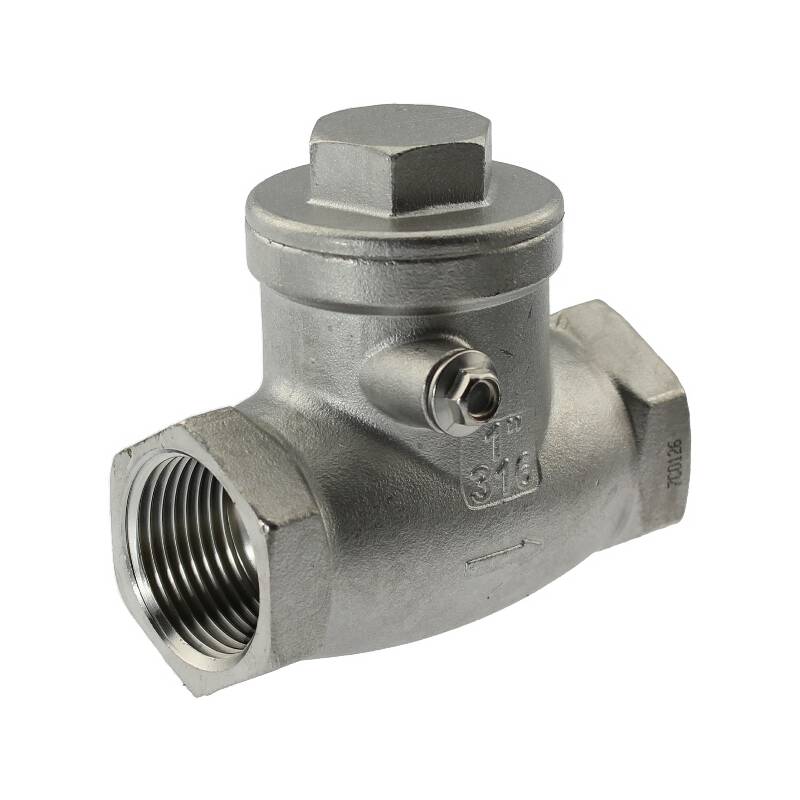

Rückschlagklappe 2fach Innengewinde, Edelstahl Armatur, Qualität AISI 316, V4A

Anschluss:
2fach Innengewinde
Gewinde:
BSP Rohrgewinde R (konisch) DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Temperatur:
-20°C bis 180°C
Arbeitsdruck (PN):
max. 200 PSI | 16 bar | W.O.G. (water, oil, gas)
Material:
Edelstahl AISI 316 V4A (UNE EN 10213-4 / DIN 1.4408)
Dichtung:
PTFE (Teflon)
Einbaulage:
nur senkrechter bzw. vertikaler Einbau -Klappenschluß durch Schwerkraft
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Farbe:
Grau Edelstahl
Druck Temperatur
1
Gehäuse
CF8M 1.4408
2
Kappe
CF8M 1.4408
3
Verschlussklappe
CF8M 1.4408
4
Dichtung
PTFE
5
Bolzen Dichtung
PTFE
6
Bolzen
AISI 316

Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad. Stähle, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.
Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.


Edelstahl AISI 316 | Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A) Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt.
Einsetzbar in vielfältigen Anwendungen in Chemie-, Petrochemie- und Erdgasindustrie, Lebensmittelindustrie, korrosive Umgebungen und extremen Temperaturen ... Fluidtechnik, Kessel, Kondensatoren, Wäretauscher, Reaktoren ...


DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
