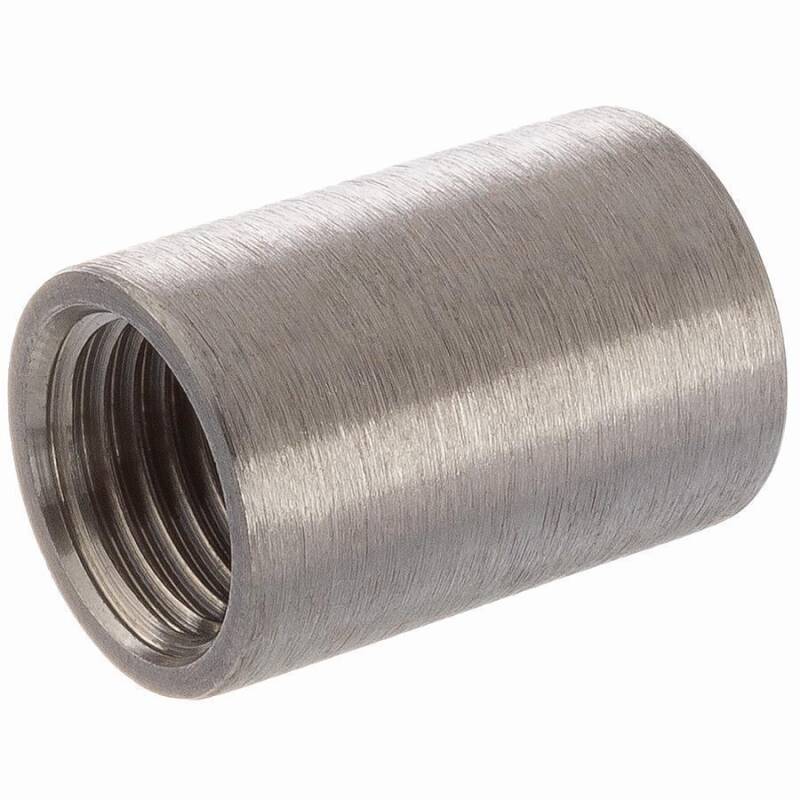

A4 ss female threaded socket
Description
Edelstahl Muffe 2fach Innengewinde, Qualität AISI 316, V4A
Anschluss:
2fach Innengewinde
Gewinde:
Whitworth
-
Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet, wird auf dem europäischen Festland als British Standard Thread (BSP) bezeichnet.
Rohrgewinde
nach DIN/ISO 2999, Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.
Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.
nicht selbstdichtend
, Abdichtung mit Hanf, Dichtpaste o.ä.Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.
Temperatur:
-20°C bis 200°C
Arbeitsdruck (
PN
):
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
20 bar | -20°C bis 40°C
16,5 bar | 100°C
15 bar | 150°C
13,5 bar | 200°C
16,5 bar | 100°C
15 bar | 150°C
13,5 bar | 200°C
Material:
Edelstahl AISI 316 | Werkstoff 1.440 | X5CrNiMo 17-12-2 | V4A
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Farbe:
Grau Edelstahl
Die Eckdaten
- Arbeitstemperatur -20°C bis 200°C
- Arbeitsdruck PN 20 bar (300 psi)
- Vermaßung gemäß ISO 4144
- Whitworth Gewinde, CNC gefräßt gemäß Norm ISO 7/1 (DIN 2999 / BS21)
- Fertigungsstandard UNE EN 10213-4, Toleranz DIN 1.4408
Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad. Stähle, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.
Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.
Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.
Edelstahl AISI 316 | Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A) Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt.
Einsetzbar in vielfältigen Anwendungen in Chemie-, Petrochemie- und Erdgasindustrie, Lebensmittelindustrie, korrosive Umgebungen und extremen Temperaturen ... Fluidtechnik, Kessel, Kondensatoren, Wäretauscher, Reaktoren ...
Einsetzbar in vielfältigen Anwendungen in Chemie-, Petrochemie- und Erdgasindustrie, Lebensmittelindustrie, korrosive Umgebungen und extremen Temperaturen ... Fluidtechnik, Kessel, Kondensatoren, Wäretauscher, Reaktoren ...
Edelstahl Muffe mit beidseitigem Innengewinde (Rp) - Edelstahl V4A AISI 316 nach DIN 2999 gefertigt
Folgende Größen haben wir für Sie vorrätig:
- Edelstahl Muffe 1/4 Zoll
- Edelstahl Muffe 3/8 Zoll
- Edelstahl Muffe 1/2 Zoll
- Edelstahl Muffe 3/4 Zoll
- Edelstahl Muffe 1 Zoll
- Edelstahl Muffe 1 1/4 Zoll
- Edelstahl Muffe 1 1/2 Zoll
- Edelstahl Muffe 2 Zoll
Die Gewindemuffe aus Edelstahl V4A AISI 316 weist eine hervorragende chemische Beständigkeit gegenüber verschiedenen Säuren, Salzwasser sowie chlorhaltiges Wasser auf. Der Werkstoff Edelstahl V4A (nicht rostender Stahl, Werkstoff 1.4401) kann für heißes und kaltes Wasser bis 200°C eingesetzt werden und ist geeignet für die Trinkwasserversorgung und wird vom Umweltbundesamt als unbedenklich eingestuft.
Zur Abdichtung verwenden Sie Hanf oder Teflonband.
Edelstahl V4A AISI 316 Fittings sind rostfrei und korrosionsbeständig und können in Abhängigkeit zur Flüssigkeitstemperatur/Gastemperatur bis 200°C bei reduzierten Arbeitsdruck eingesetzt werden. Im Kaltwasserbereich sind Edelstahlfittings zuverlässig belastbar bis PN 16 bar.
Zur Abdichtung verwenden Sie Hanf oder Teflonband.
Edelstahl V4A AISI 316 Fittings sind rostfrei und korrosionsbeständig und können in Abhängigkeit zur Flüssigkeitstemperatur/Gastemperatur bis 200°C bei reduzierten Arbeitsdruck eingesetzt werden. Im Kaltwasserbereich sind Edelstahlfittings zuverlässig belastbar bis PN 16 bar.
