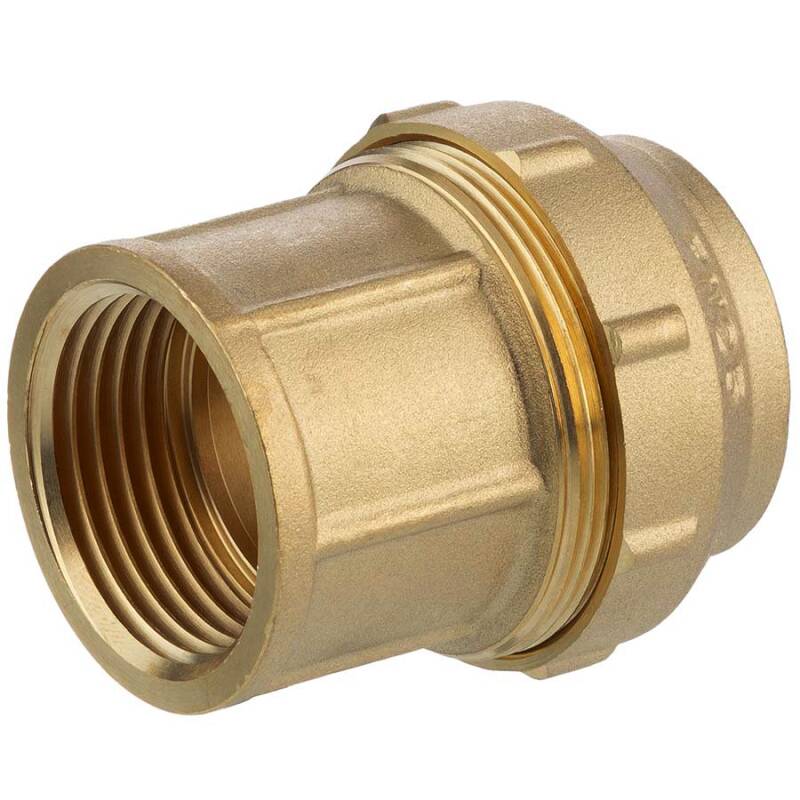

Brass adapter compression fitting x female thread, DVGW
Brass adapter compression fitting x female thread, DVGW
3,62 €

including 19% VAT., plus shipping

Item number: MP0102

How to measure a threaded fitting
Item no. Variation Price Quantity
MP0102.020.020 20mm x 1/2" 3,62 €*
MP0102.025.025 25mm x 3/4" 5,38 €*
MP0102.032.032 32mm x 1" 7,82 €*
MP0102.040.040 40mm x 1 1/4" 13,17 €*
MP0102.050.050 50mm x 1 1/2" 19,64 €*
MP019 63mm x 2" 34,36 €*

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

Messing Klemm Fitting Übergangsmuffe Klemme x Innengewinde in Industriequalität mit DVGW-Zertifizierung für Trinkwasser

Erfüllt Druckbedingungen nach DIN 8076-1, Gewinde nach ISO 228 (BS 2779) mit parallelen Innengewinde und konischen Aussengewinde.

Anschluss:
Klemme x Innengewinde
Material:
Messing
O-Ring:
NBR

Acrylnitril-Butadien-Kautschuk, kurz auch Nitrilkautschuk, Kurzzeichen NBR (Nitrile Butadiene Rubber) zählt zu den Synthesekautschuken
70
shore
Die SHORE-Härte, benannt nach Albert Ferdinand Shore, ist eine Kennzahl, die vorwiegend für Elastomere und gummielastische Polymere eingesetzt wird. Sie steht in direkter Beziehung zur Eindringtiefe und ist somit ein Maß für die Werkstoffhärte.
Gewindeanschluss:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.
G DIN 2999 & BS21, ISO 228/1 & ISO 7/1,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.
, Abdichtung mit Hanf, Dichtpaste o.ä.
Temperatur:
-20°C bis 90°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. Betriebsdruck 25 bar (400 psi), 20°C 16 Mpa, 95°C 4,2 Mpa
Farbe:
Messing
einsetzbar:

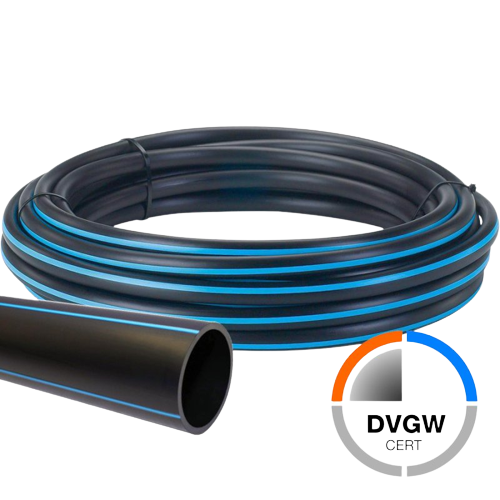

Gas- und Wasserrohr aus PE-LD und PE-HD
  • Sandstrahloptik
  • einsetzbar für Kalt- und Warmwasser
  • geeignet für alle Arten von Wässern, Abwässern sowie Flüssigkeiten höherer bzw. niedrigerer Dichte
  • DVGW Zertifizierung für Trinkwasser
Gewindemuffe
  1. Körper: Messing UNE 12165

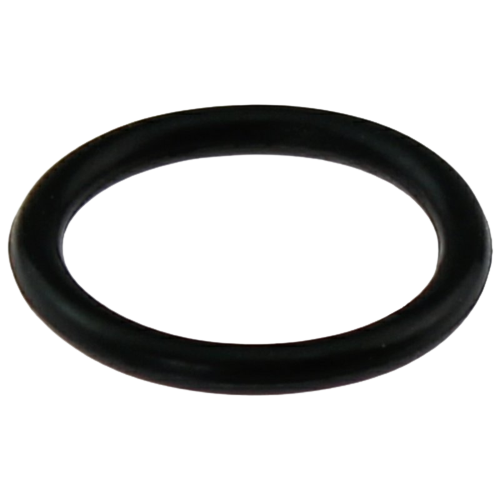

  2. O-Ring:
    NBR
    70
    shore
  3. Dichtring: Messing UNE 12165

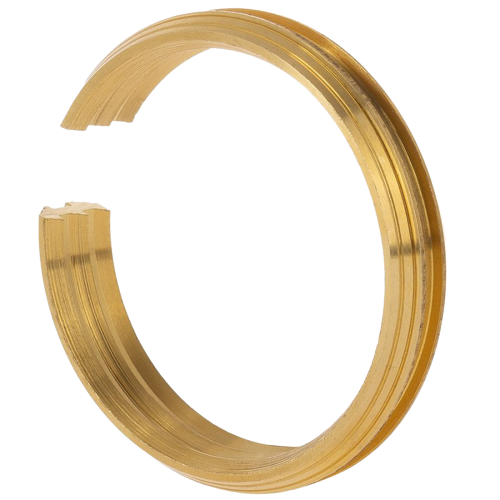

  4. Klemmring: Messing UNE 12165
  5. Überwurfmutter: Messing UNE 12165
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD DVGW Zertifikat Messing Klemmfitting

Messing im Erdreich - Entzinkung

Bei einem längerem Einsatz (über Jahre hinweg) von Messing bzw. Rotguss im Erdreich sollten Sie im Vorfeld Ihre vorherrschenden Gegebenheiten überprüfen.
Es gibt einige Brunnen von Trinkwasserversorgern , bei denen die Installation von Messing nicht möglich ist. Dem Trinkwasser fehlen die Zinkanteile und das Wasser würde diese aus dem Einbauteilen ziehen.
Man spricht hier von einer Entzinkung des Messings, was dann zu Lochfrass oder Rohrbruch führt.
Ebenso hängt die Langlebigkeit einer Messingkupplung vom Säuregrad des Bodens ab. Böden mit hohem Humusanteil oder Ton verhalten sich aggressiver gegenüber Messing als ein reiner Sandboden. Schützen vor schädlichen Stoffen im Erdreich kann man Messingverbinder z.B. durch eine Ummantelung aus Fett.
