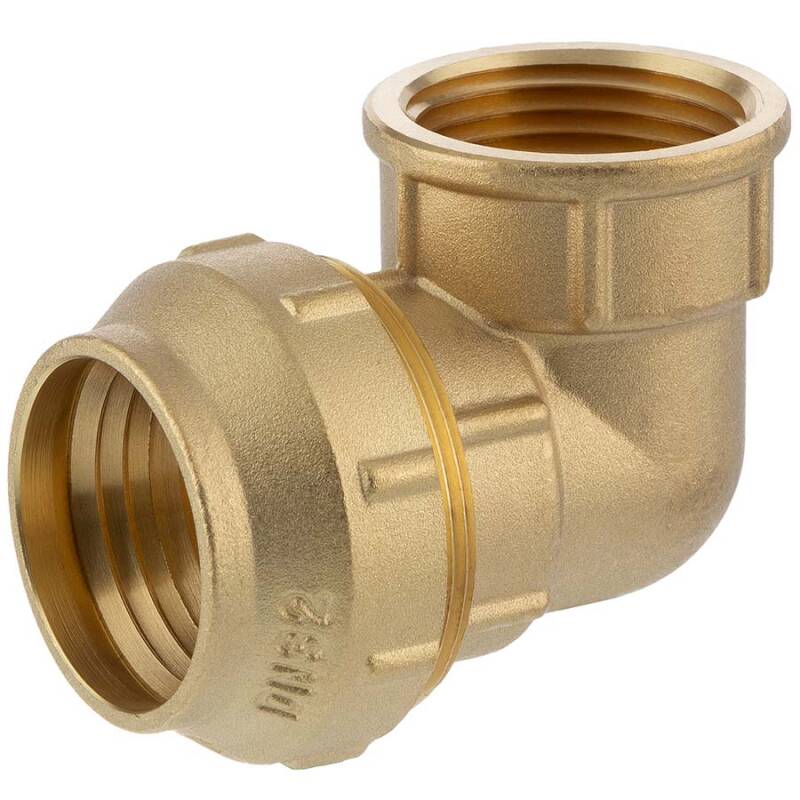

Brass elbow 90° compression fitting x female thread, DVGW

from
4,03 €
incl. 19% VAT , plus shipping costs
  • Available immediately
  • Available immediately
Variants

Item no.
Variation
D
L1
L2
Rp
Pipe O-ø
Price
Quantity
MP0407.020.020
20mm x 1/2"
20,7
28
29
1/2" (20,96mm)
20
4,03 €*
pc.:
MP0407.025.025
25mm x 3/4"
25,8
34
36,5
3/4" (26,44mm)
25
6,33 €*
pc.:
MP0407.032.032
32mm x 1"
33
39
42
1" (33,25mm)
32
10,35 €*
pc.:
MP0407.040.040
40mm x 1 1/4"
41,5
49
48
1 1/4" (41,91mm)
40
15,62 €*
pc.:
MP0407.050.050
50mm x 1 1/2"
51
57
51,5
1 1/2" (47,80mm)
50
24,26 €*
pc.:
MP0407.063.063
63mm x 2"
64
69
60,5
2" (59,61mm)
63
41,36 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

Messing Übergangswinkel 90° Klemme x Innengewinde, für Trinkwasser geeignet

Anschluss:
Klemme x Innengewinde
Material:
Messing CW617N (für Trinkwasserleitungen verwendbar)
O-Ring:
NBR 70 shore
Gewindeanschluss:
BSP Rohrgewinde G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Temperatur:
-20°C bis 90°C
Arbeitsdruck (PN):
max. Betriebsdruck 25 bar (400 psi), 20°C 16 Mpa, 95°C 4,2 Mpa
Erfüllt Druckbedingungen nach DIN 8076-1, Gewinde nach ISO 228 (BS 2779) mit parallelen Innengewinde und konischen Aussengewinde.
Farbe:
Messing
Verwendung:
Rohre aus PELD, PEHD, PE40, PE80, PE100
Einsatzbereich:


Die Fakten

  • Sandstrahloptik
  • einsetzbar für Kalt- und Warmwasser
  • geeignet für alle Arten von Wässern, Abwässern sowie Flüssigkeiten höherer bzw. niedrigerer Dichte
  • Messing CW61N (für Trinkwasserleitungen verwendbar)


Die Daten

  • Überwurfmutter: Messing UNE 12165
  • Klemmring: Messing UNE 12165
  • Dichtring: Messing UNE 12165
  • O-Ring: NBR 70 shore
  • Körper: Messing UNE 12165
Messing Klemmfitting für PE-Rohr
DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC

DOWNLOADdie Gewindekennung - oder warum 1" eben keine 25,4mm sind
