Variants

Item no.
Variation
DN
G
H
L
L1
L2
L3
Price
Quantity
MA0018.020.020
1/2"
14
1/2" (20,95mm)
51
102
10,5
56
11
5,31 €*
pc.:
MA0018.025.025
3/4"
17
3/4" (26,44mm)
55
102
12
63
13
7,66 €*
pc.:
MA0018.032.032
1"
23
1" (33,25mm)
65
117
12
69
13
12,42 €*
pc.:
MA0018.040.040
1 1/4"
30
1 1/4" (41,91mm)
69
117
14
82
15
18,85 €*
pc.:
MA0018.050.050
1 1/2"
32
1 1/2" (47,81mm)
86
146
16
93
15,5
26,92 €*
pc.:
MA0018.063.063
2"
45
2" (59,61mm)
94
146
19
110
18
36,89 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

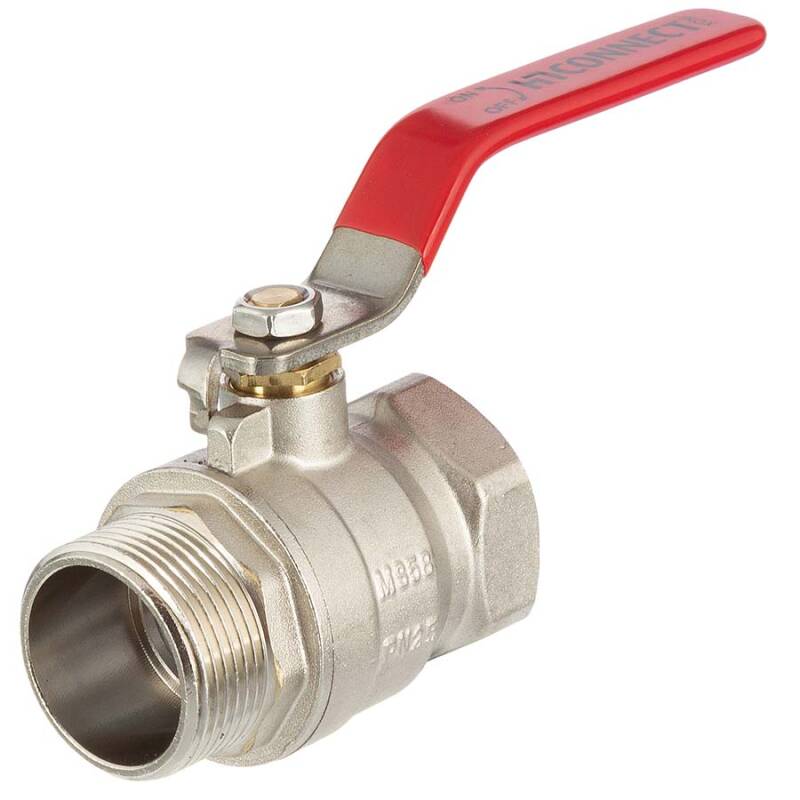

Messing Kugelhahn V2A Edelstahlhebel, Innen- x Aussengewinde

Anschluss:
Innen- x Aussengewinde DIN 259
Gewinde:
BSP Rohrgewinde G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Einsatzgebiet:
geeignet für Druckluft, Kalt- und Warmwasser
Temperatur:
-20°C bis 150°C
Arbeitsdruck (PN):
25 bar bei 60°C
Material:
Messing MS 58 | CW614N
Dichtung:
PTFE (Teflon)
Durchlass:
full port - voller Durchlass
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Farbe:
Messing verchromt, Griff Überzug Farbe: Rot
Besonderheit:
V2A Edelstahlhebel
MA0002 Kugelhahn Explosionsbild

Messing Kugelhahn Stahlhebel, Innen- x Aussengewinde


Nummer
 Bezeichnung  Material
1
 Körper  Messing
2
 Einsatz  Messing
3
 Kugelsitz  PTFE (Teflon)
4
 Körper  PVC-U
5
 Kugel  Messing hart verchromt
6
 Wellendichtung  PTFE (Teflon)
7
 Wellenmutter  Messing
8
 Hebel  V2A Edelstahl
9
 Hebelmutter  V2A Edelstahl
10
 Hebelüberzug  PVC

orange dot Ersatzteile Messing Kugelhahn HTC MA0018

DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
