Elbow 90° compression fitting x female thread, DVGW

SKU: PP0407
Auswahl Steuerzone / Lieferland
from
2,00 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
Variants

Product picture
Item no.
Variation
A
B
d
G
L
A2 ss ring
Pipe O-ø
Price
Quantity

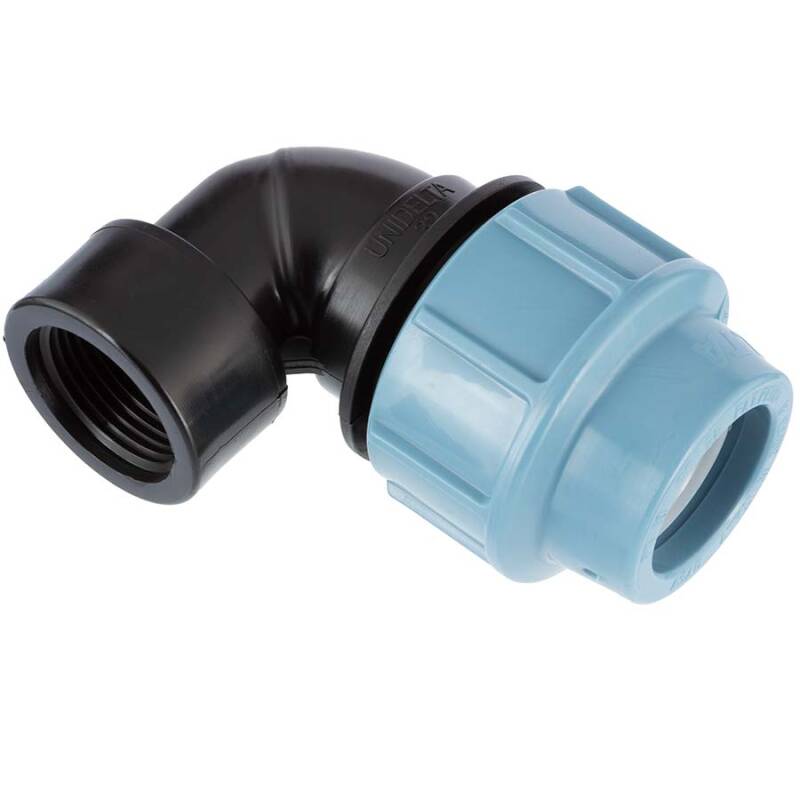

Elbow 90° compression fitting x female thread, DVGW 20mm x 1/2"
PP0407.020.020
20mm x 1/2"
59
46
20
1/2" (20,96mm)
95
NEIN
20
2,00 €*
pc:
Elbow 90° compression fitting x female thread, DVGW 20 x 3/4"
PP0407.020.025
20mm x 3/4"
61
46
20
3/4" (26,44mm)
90
NEIN
20
2,00 €*
pc:
Elbow 90° compression fitting x female thread, DVGW 25mm x 1/2"
PP0407.025.020
25 x 1/2"
75,5
55
25
1/2" (20,95mm)
99
NEIN
25
2,53 €*
pc:
Elbow 90° compression fitting x female thread, DVGW 25mm x 3/4"
PP0407.025.025
25mm x 3/4"
72
52
25
3/4" (26,44mm)
96
NEIN
25
2,53 €*
pc:
Elbow 90° compression fitting x female thread, DVGW 25mm x 1"
PP0407.025.032
25mm x 1"
78
55
25
1" (33,25mm)
103
NEIN
25
2,53 €*
pc:
Elbow 90° compression fitting x female thread, DVGW 32mm x 1/2"
PP0407.032.020
32mm x 1/2"
82
63
32
1/2" (20,96mm)
115
NEIN
32
2,95 €*
pc:
Elbow 90° compression fitting x female thread, DVGW 32mm x 3/4"
PP0407.032.025
32mm x 3/4"
84
63
32
3/4" (26,44mm)
114
NEIN
32
2,95 €*
pc:
Elbow 90° compression fitting x female thread, DVGW 32mm x 1"
PP0407.032.032
32mm x 1"
87
63
32
1" (33,25mm)
115
NEIN
32
2,95 €*
pc:
Elbow 90° compression fitting x female thread, DVGW 32mm x 1 1/4"
PP0407.032.040
32 x 1 1/4"
89
63
32
1 1/4" (41,91mm)
123
JA
32
4,28 €*
pc:
Elbow 90° compression fitting x female thread, DVGW 40mm x 3/4"
PP0407.040.025
40mm x 3/4"
87
79
40
3/4" (26,44mm)
137
NEIN
40
5,83 €*
pc:
Elbow 90° compression fitting x female thread, DVGW 40mm x 1"
PP0407.040.032
40mm x 1"
103
79
40
1" (33,25mm)
138
NEIN
40
5,83 €*
pc:
Elbow 90° compression fitting x female thread, DVGW 40mm x 1 1/4"
PP0407.040.040
40mm x 1 1/4"
108
79
40
1 1/4" (41,91mm)
142
JA
40
5,83 €*
pc:
Elbow 90° compression fitting x female thread, DVGW 40mm x 1 1/2"
PP0407.040.050
40 x 1 1/2"
103
79
40
1 1/2" (47,80mm)
144
JA
40
5,83 €*
pc:
Elbow 90° compression fitting x female thread, DVGW 50 x 1 1/4"
PP0407.050.040
50mm x 1 1/4"
130
96
50
1 1/4" (41,91mm)
179
JA
50
7,77 €*
pc:
Elbow 90° compression fitting x female thread, DVGW 50 x 1 1/2"
PP0407.050.050
50mm x 1 1/2"
132
96
50
1 1/2" (47,80mm)
184
JA
50
7,77 €*
pc:
Elbow 90° compression fitting x female thread, DVGW 50mm x 2"
PP0407.050.063
50mm x 2"
131
96
50
2" (59,61mm)
184
JA
50
7,77 €*
pc:

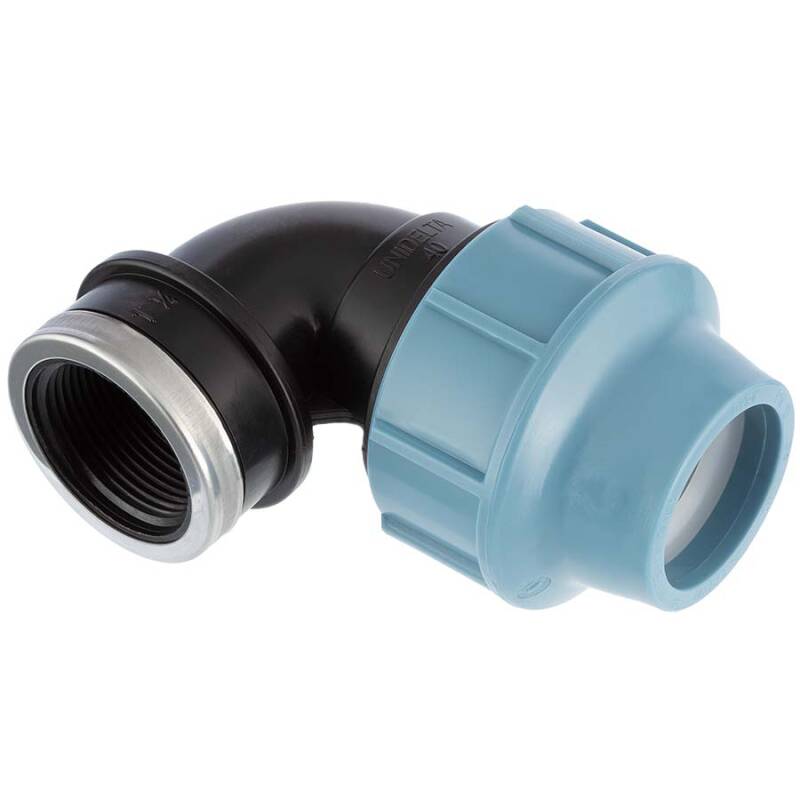

Elbow 90° compression fitting x female thread, DVGW 63mm x 1 1/2"
PP0407.063.050
63mm x 1 1/2"
164
116
63
1 1/2" (47,81mm)
216
JA
63
10,59 €*
pc:
Elbow 90° compression fitting x female thread, DVGW 63mm x 2"
PP0407.063.063
63mm x 2"
168
116
63
2" (59,61mm)
220
JA
63
10,59 €*
pc:
Elbow 90° compression fitting x female thread, DVGW
PP0407.063.075
63mm x 2 1/2"
72
116
63
2 1/2" (75,18mm)
218
JA
63
10,59 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PP Klemmringverschraubung Übergangswinkel 90° Klemme x Innengewinde Verstärkungsring

DVGW geprüft für den Trinkwassereinsatz

Anschluss:
Klemme x Innengewinde Verstärkungsring siehe "V2A Ring"
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PP Polypropylen
O-Ring:
NBR
Farbe:
Schwarz, Überwurfmutter: Blau
Verwendung:
Rohre aus PELD, PEHD, PE40, PE80, PE100
Einsatzbereich:
Pikto
Zertifikat:
DVGW Qualitätslogo
DVGW geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.

Klemmringverschraubung aus PP Polypropylen - universell einsetzbar

Trinkwasserversorgung:
  • DVGW geprüft für den Trinkwassereinsatz
Bewässerung:
  • Landwirtschaft, Gärtnerei & Gartenbau, Weinberge
Besprengung:
  • Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze
Industrie:
  • Wasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz
Qualität:
  • Wetter, UV- und Ozonbeständig, hervorragende, wartungsfreie Korrosionsbeständigkeit
Preis/Leistung:
  • unser Markenprodukt mit hervorragendem Preis-/Leistungsverhältnis
DOWNLOAD DVGW Prüfzeugnis Unidelta
DOWNLOADKWT Prüfzeugnis Unidelta
DOWNLOADRoHS Bestätigung Unidelta
DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen


verarbeiten von UNIDELTA 20mm - 40mm Klemmfittings

verarbeiten von DELTAONE 50mm - 110mm Klemmfittings

Festziehen der Überwurfmutter mit Spezialschlüssel

Spannriemen

Unsere Empfehlung

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Motageschlüssel zum Festziehen der Überwurfmuttern an.

Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.

Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.

Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
