Variants

Item no.
Variation
B
DN
G
L
SW
Price
Quantity
KL0100.032.020
1/2"
32
18,5
1/2" (20,96mm)
48
34
0,54 €*
pc.:
KL0100.032.025
3/4"
32
21,5
3/4" (26,44mm)
48
34
0,57 €*
pc.:
KL0100.037.032
1"
37
33
1" (33,25mm)
56
41
0,62 €*
KL0100.045.040
1 1/4"
45
29
1 1/4" (41,91mm)
63
57
1,07 €*
pc.:
KL0100.045.050
1 1/4" x 1 1/2"
53
36
1 1/4" (41,91mm)
68
59
1,07 €*
pc.:
KL0100.053.050
1 1/2"
53
35
1 1/2" (47,80mm)
68
59
1,15 €*
pc.:
KL0100.063.063
2"
63
42,5
2" (59,61mm)
76
76
1,31 €*
KL0100.092.090
3"
92
71
3" (87,88mm)
83
107
2,46 €*
pc.:
KL0100.119.110
4"
119
89
4" (113,03mm)
90
128
5,09 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

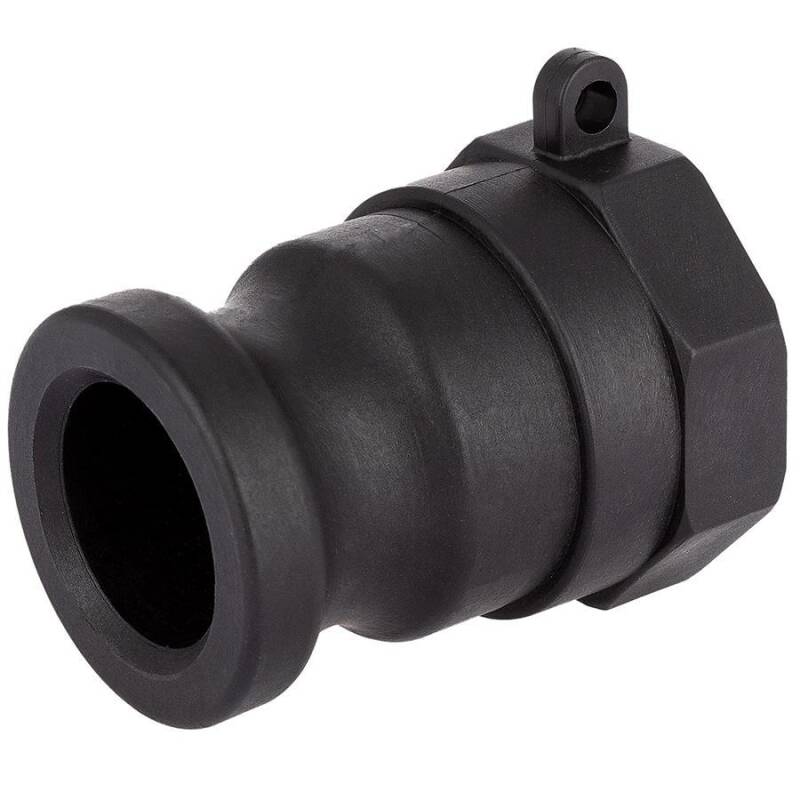

Kamlock PP faserverstärkt Typ A V-Teil Vaterteil mit Innengewinde

Die Kamlock Kupplungen, auch Hebelarmkupplung genannt, haben ihren Ursprung in den USA und sind sicherlich eine der meist verbreitesten Kupplungstypen weltweit. Grundlage war die Norm des amerikanischen Militärs.

Das Kamlock Schlauchkupplung Schnellkupplung Programm besticht durch sein einfaches Verschließsystem. Eine Familie, welche sich aus Vater- und Mutterteil logisch zusammensetzt und ergänzt und so universell in Landwirtschaft, Industrie und Privathaushalt bei ansprechenden Installationen Verwendung findet.

Die Auswahl der richtigen Komponenten ist ohne großes Fachwissen zu bewerkstelligen, da "Vater" und "Mutter" nur die identische Größe haben müssen - in unseren Angeboten muss immer das Maß B identisch sein. Anschlüsse mit Innen- oder Aussengewinde weisen das europäische BSP Rohrgewinde G auf und sind kompatibel zu allen Fittings mit diesem Zollgewinde (BSP G).

Typ A Stecker ist kombinierbar mit Typ B, C und D Kupplung sowie mit Abschlusskappe Typ DC.

Anschluss:
Typ A Vaterteil x Innengewinde
Gewinde:
BSP Rohrgewinde ISO 228-1, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
1/2" - 1": max. 8 bar | 1 1/4" - 2": max. 6 bar
Material:
Polypropylen faserverstärkt
Farbe:
Schwarz UV-beständig
  1. Stecker (Vaterteil) Polypropylen faserverstärkt
  2. Kupplung (Mutterteil) Polypropylen faserverstärkt
  3. Bolzen Stahl verzinkt
  4. Flachdichtung NBR
  5. Hebel V2A Edelstahl
  6. Ring Stahleloxiert
