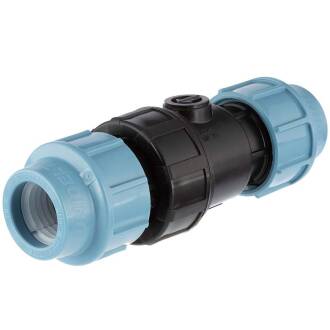

PP check valve compression fitting, DVGW

from
14,61 €
incl. 19% VAT , plus shipping costs
  • Available immediately
  • Available immediately
Variants

Product picture
Item no.
Variation
A
d
I1
I2
L
Z
Pipe O-ø
Price
Quantity
PP check valve compression fitting, DVGW
PA0420.000.020
2fach 20mm
50
20
54
57
161
50
20
14,61 €*
pc:
PP check valve compression fitting, DVGW
PA0420.000.025
2fach 25mm
60
25
57
64
180
59
25
17,97 €*
pc:
PP check valve compression fitting, DVGW
PA0420.000.032
2fach 32mm
68
32
64
70
201
67
32
19,75 €*
pc:
PP check valve compression fitting, DVGW
PA0420.000.040
2fach 40mm
80
40
82
90
246
74
40
24,22 €*
pc:
PP check valve compression fitting, DVGW
PA0420.000.050
2fach 50mm
95
50
110
110
303
84
50
32,52 €*
pc:
PP check valve compression fitting, DVGW
PA0420.000.063
2fach 63mm
116
63
130
126
342
86
63
42,48 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PP Rückschlagventil für PE-Rohr 2fach Klemme

Kompressionsrückschlagventil, Feder unterstützt, stehend oder liegend verbaubar, DVGW geprüft für den Trinkwassereinsatz

Anschluss:
2fach Klemme
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Zulassung:
DVGW, KIWA, WRAS
Material:
PP Polypropylen
O-Ring:
NBR
Farbe:
Schwarz, Überwurfmutter: Blau
Verwendung:
Rohre aus PELD, PEHD, PE40, PE80, PE100

Unidelta Rückschlagventil Schema

Unidelta Rückschlagventil im Beispieleinsatz

Schematisches Beispiel für eine Anwendung von Unidelta Kugelhahn in Verbindung mit Kompressionsrückschlagventil.
Einsetzbar bis max. PN 16 bar bei 20°C Wasser.

Klemmringverschraubung aus PP Polypropylen - universell einsetzbar

Trinkwasserversorgung:

  • DVGW geprüft für den Trinkwassereinsatz

Bewässerung:

  • Landwirtschaft, Gärtnerei & Gartenbau, Weinberge

Besprengung:

  • Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze

Industrie:

  • Druckluft, Wasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz

Qualität:

  • Wetter, UV- und Ozonbeständig, hervorragende, wartungsfreie Korrosionsbeständigkeit

Preis/Leistung:

  • unser Markenprodukt mit hervorragendem Preis-/Leistungsverhältnis

DOWNLOAD DVGW Prüfzeugnis Unidelta
DOWNLOADKWT Prüfzeugnis Unidelta
DOWNLOADRoHS Bestätigung Unidelta

DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen

Festziehen der Überwurfmutter mit Spezialschlüssel

Spannriemen

Unsere Empfehlung

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Motageschlüssel zum Festziehen der Überwurfmuttern an.

Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.

Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.

Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.

Rückschlagventil mit zwei Klemmringverschraubungen für PE-Rohr

Die PE-Rohre werden beidseitig angefast in die Klemme eingeschoben und verscraubt. Unsere Anleitung hierzu können Sie über den Button "verarbeiten von PP Klemm Fittings" aufrufen und auch als .pdf downloaden oder ausdrucken. Der Schließmechanismus in Kegelform wird mittels einer innenliegenden Feder an die Eingangsseite gedrückt und verschließt das Ventil. Durch die Schließung des Ventils mittels Federdruck kann das Rückschlagventil stehend und liegend verbaut werden.

Das Ventil ist geeignet zum Transport von Trinkwasser, sauberem Brauchwasser, Regenwasser und auch chlorhaltigem Wasser. Nicht zu verwenden bei salzhaltigen Medien, da die innenliegende Feder zwar aus V2A Edelstahl ist, diese aber in korrosiver Umgebung rostet.

Unidelta Rückschlagventil Kompressionsrückschlagventil im Beispieleinsatz, beachten Sie bitte hierzu unser Anwendungsbeispiel. Die Fließrichtung ist auf dem Rückschlagventil mit Klemmverschraubung für PE-Rohr gekennzeichnet

Das Rückschlagventil mit Federspannung ist für jede Art von PE-Rohr geeignet. Wir bieten dies in unserem Webshop PVC-Welt.de in einer breiten Range an Anschlussdimensionen an:

  • 2fach Klemmverschraubung 20mm
  • 2x Klemmmuffe 25mm
  • 2fach Klemme für PE-Rohr 32mm
  • Klemmverschraubung 40mm
  • PP Klemmverbinder Typ Unidelta Rückschlagventil mit 50mm
  • Rückschlagventil check valve für die Wassertechnik Kaltwasserleitung PE-Rohr Klemme 63mm
