Variants

Item no.
Variation
E
E1
G
G1
H
K
L2
Price
Quantity
PF0831.NBR.020
1/2" x 3/8"
29
37
3/8" (16,66mm)
1/2" (20,96mm)
49
28
5
10,67 €*
pc:
PF0831.NBR.025
3/4" x 1/2"
35
43
1/2" (20,96mm)
3/4" (26,44mm)
52
32
4
11,11 €*
pc:
PF0831.NBR.032
1" x 3/4"
43
53
3/4" (26,44mm)
1" (33,25mm)
56
41
7
11,65 €*
pc:
PF0831.NBR.040
1 1/4" x 1"
52
62
1 1/4" (41,91mm)
1" (33,25mm)
65
50
6
15,62 €*
pc:
PF0831.NBR.050
1 1/2" x 1 1/4"
59
68
1 1/4" (41,91mm)
1 1/2" (47,81mm)
75
57
16
17,55 €*
pc:
PF0831.NBR.063
2" x 1 1/2"
70
80
1 1/2" (47,81mm)
2" (59,61mm)
91
70
31
19,72 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

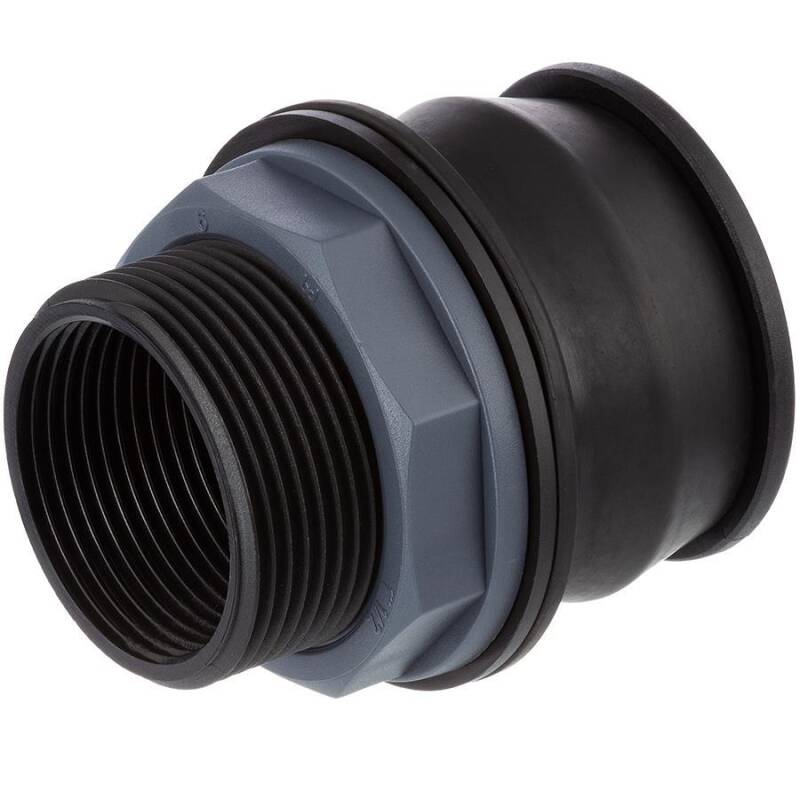

Push-In Quick Joints TankConnector NBR Aussen- x Innengewinde

QJ® - PUSH-IN-Anschluss Aussengewinde x Innengewinde aus Polypropylen, ausgestattet mit NBR-Dichtung, starrem Flachring aus PP und Klemmmanschette (Schwarz)

Anschluss:
Push-In Aussengewinde x Innengewinde
Gewinde:
BSP Rohrgewinde G zylindrisch ISO 228/1, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
0°C bis 80°C
Arbeitsdruck (PN):
max. 4 bar
Material:
PP Polypropylen glasfaserverstärkt
Dichtung:
NBR
Farbe:
Schwarz ähnl. RAL 9011

orange dot Technische Information

NBR

Dieses Elastomer ist ein Copolymer aus Butadien und Acrylnitril und wird für die meisten Dichtungsanwendungen für herkömmliche Flüssigkeiten verwendet. NBR-Elastomere bieten gute Eigenschaften hinsichtlich Druck-, Reiß- und Abriebfestigkeit; gute Flexibilität und hohe Bruchlast (bis 210kg cm²). Die Betriebstemperatur variiert von -30 ° bis + 100 ° C und kurzzeitig bis zu 120 ° C.
NBR-Dichtungen sind gasundurchlässig und weisen eine hervorragende chemische Beständigkeit gegenüber Stadtgas, Butan, Propan, Fettsäuren, Diesel, Alkohole, Öle, Benzn, Fette, verdünnte Laugen und Säuren, Wasser und Reinigungsmitteln auf.

orange dot Push-In TankConnector NBR mit Innengewinde

PushIn TankConnector NBR mit Kugelhahn 1

durchgehendes Innengewinde


  • für beidseitige Verwendung

DOWNLOAD  Installationsanleitung
PushIn TankConnector NBR mit Kugelhahn 2
