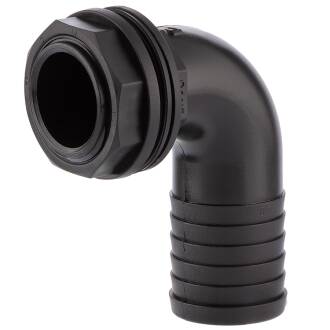

PP tank adapter male thread x elbow hose tail

SKU: PF0825
Auswahl Steuerzone / Lieferland
from
2,05 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
Variants

Item no.
Variation
B
D
DN
G
H
H1
L
L1
L2
Price
Quantity
PF0825.020.013
1/2" x 13mm
55
13(13,5/12,5)
8
1/2" (20,96mm)
56
63
30
19,5
17,5
2,05 €*
pc:
PF0825.025.020
3/4" x 20mm
41,5
20(20,5/19,5)
15
3/4" (26,44mm)
59
81
36
20
17
2,14 €*
pc:
PF0825.032.025
1" x 25mm
50
25(26/24,5)
18,5
1" (33,25mm)
79
87
36
24
20
2,38 €*
pc:
PF0825.040.032
1 1/4" x 32mm
58
32(32,5/31)
24
1 1/4" (41,91mm)
83
106
55,5
25
19
4,52 €*
pc:
PF0825.050.038
1 1/2" x 38mm
63
38(39/37,5)
30
1 1/2" (47,81mm)
92
121
45,5
23
19
4,52 €*
pc:
PF0825.063.050
2" x 50mm
75
50(51/49)
39
2" (59,61mm)
113
148
55
25
19
5,03 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PP Tankdurchführung Aussengewinde x Winkelschlauchtülle

Anschluss:
Aussengewinde x Winkelschlauchtülle
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend
Temperatur:
0°C bis 60°C, kurzzeitig bis 80°C
Arbeitsdruck (PN):
max. 6 bar bei 20°C Medium Wasser
Material Schlauchtülle und Überwurfmutter:
PP Polypropylen glasfaserverstärkt
Material Flachdichtung:
EPDM
Farbe:
Schwarz

Die optimale Lochbohrung


  • "mind. Bohrung" zeigt Ihnen die minimalste (optimale) Lochausschnittsgröße an.

  • Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä.. Dadurch erhalten Sie außerdem eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich der Silikonfilm mit einem Messer leicht vom Behälter trennen.
 Gewinde  mind. Bohrung
 1/2"  21,0mm
 3/4"  26,5mm
 1"  33,5mm
 1 1/4"  42,0mm
 1 1/2"  48,0mm
 2"  60,0mm
  • keine Recyclingware
  • absolut ungiftig, geruchs- und geschmackslos
  • geeignet für den Transport von Trinkwasser, Wein, Getränke und andere nährenden Flüssigkeiten
  • beständig gegenüber anorganischen Salzen in wässrigen Lösungen, schwach organischen Säuren und Laugen, Alkohol und teilweise Ölen
  • sehr gute mechanische Eigenschaften gegenüber Waschchemikalien o.ä
  • schützt als elektrisch isolierendes Material gegen elektrochemische Korrosion und Perforation, welche durch Streuströme verursacht wird
  • Wetter-, Ozon und UV-beständig
DOWNLOADRoHS Bestätigung HTC
DOWNLOADPolypropylen PP Temperatur-/ Druckdiagramm
DOWNLOADdie Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADchemische Beständigkeit von Kunststoffen

Tankdurchführung, Fassdurchführung mit Winkelschlauchtülle

Die Tankdurchführung mit Winkelschlauchtülle 90 Grad, bestehend aus einer festen Winkelschlauchtülle 90° mit Aussengewinde sowie Flachdichtung und Kontermutter. Das Maß "G" zeigt in Klammer den Aussendurchmesser in Millimeter - das Maß "B" die Auflagefläche des Anschlags am IBC - die Differenz zwischen den beiden Maßen wird für die Fixierung am IBC Container oder am Fass benötigt. Die Tankdurchführung mit Winkelschlauchtülle ist nicht geeignet für runde Fässer bzw. der Abdichtvorgang zum Fass muß mit Silikon o.ä. unterstützt werden.
