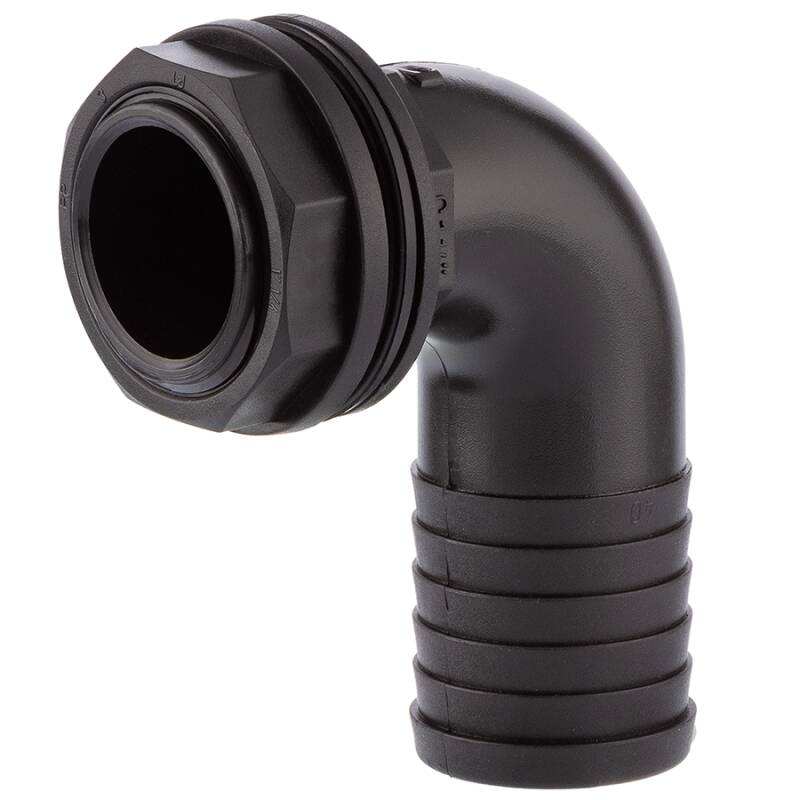

PP tank adapter male thread x elbow hose tail
8,39 €

including 19% VAT., plus shipping

Item number: PF0824

Product picture Item no. Variation Price Quantity
PP tank adapter male thread x elbow hose tail 1 1/4" x 40mm PF0824.040.040 1 1/4" x 40mm 8,39 €*
PP tank adapter male thread x elbow hose tail 2" x 50mm PF0824.063.050 2" x 50mm 10,77 €*

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PP Tankdurchführung Aussengewinde x Winkelschlauchtülle

Anschluss:
Aussengewinde x 90° Winkelschlauchtülle
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

Temperatur:
0°C bis 60°C, kurzzeitig bis 80°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 6 bar bei 20°C Medium Wasser
Material Schlauchtülle und Überwurfmutter:
PP Polypropylen glasfaserverstärkt
Material Flachdichtung:
EPDM
Farbe:
Schwarz
max. Wandstärke: Die maximale Wandstärke wird ermittelt aus der Länge des Gewindes (L) abzüglich der Baulänge von Überwurfmutter und Flachdichtung (L1). Die Überwurfmutter liegt komplett auf dem Gewinde.
  • absolut ungiftig, geruchs- und geschmackslos
  • geeignet für den Transport von Trinkwasser, Wein, Getränke und andere nährenden Flüssigkeiten
  • beständig gegenüber anorganischen Salzen in wässrigen Lösungen, schwach organischen Säuren und Laugen, Alkohol und teilweise Ölen
  • sehr gute mechanische Eigenschaften gegenüber Waschchemikalien o.ä
  • schützt als elektrisch isolierendes Material gegen elektrochemische Korrosion und Perforation, welche durch Streuströme verursacht wird
  • Wetter-, Ozon und UV-beständig
DOWNLOAD RoHS Konformitätserklärung - Bucchi s.R.l.
DOWNLOAD Polypropylen PP Temperatur-/ Druckdiagramm
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen

Tankdurchführung, Fassdurchführung mit Winkelschlauchtülle

Die Tankdurchführung mit Winkelschlauchtülle 90 Grad, bestehend aus einer festen Winkelschlauchtülle 90° mit Aussengewinde sowie Flachdichtung und Kontermutter. Das Maß "G" zeigt in Klammer den Aussendurchmesser in Millimeter - das Maß "B" die Auflagefläche des Anschlags am IBC - die Differenz zwischen den beiden Maßen wird für die Fixierung am IBC Container oder am Fass benötigt. Die Tankdurchführung mit Winkelschlauchtülle ist nicht geeignet für runde Fässer bzw. der Abdichtvorgang zum Fass muß mit Silikon o.ä. unterstützt werden.
