Variants

Product picture
Item no.
Variation
B
B1
B2
H
L
L1
L2
Price
Quantity

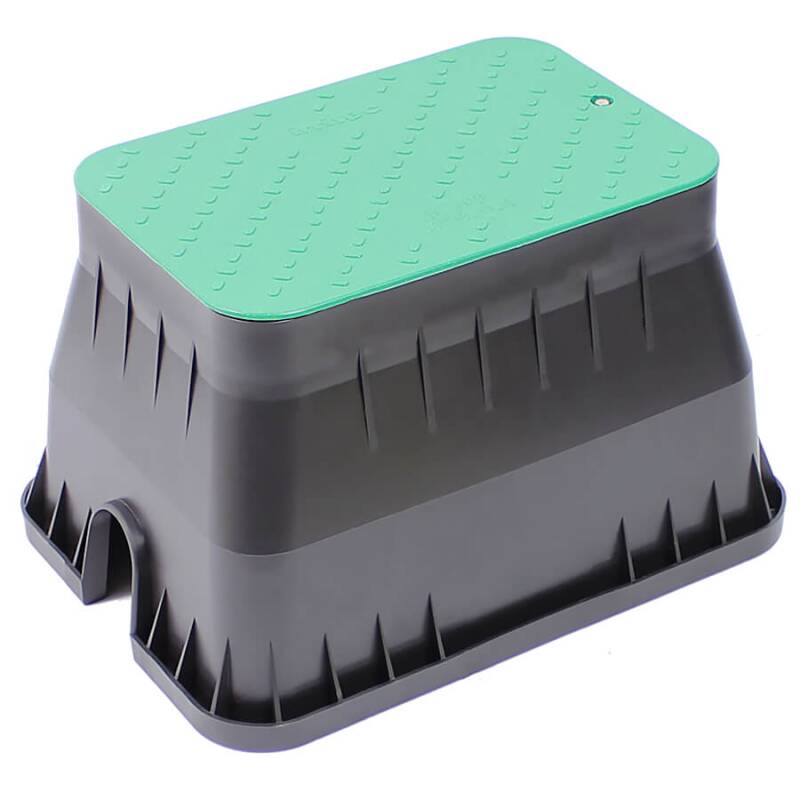

Rectangular valve box
PA0219.IRR.STA
Standard Irritec
375
335
280
310
510
470
410
27,89 €*
pc.:

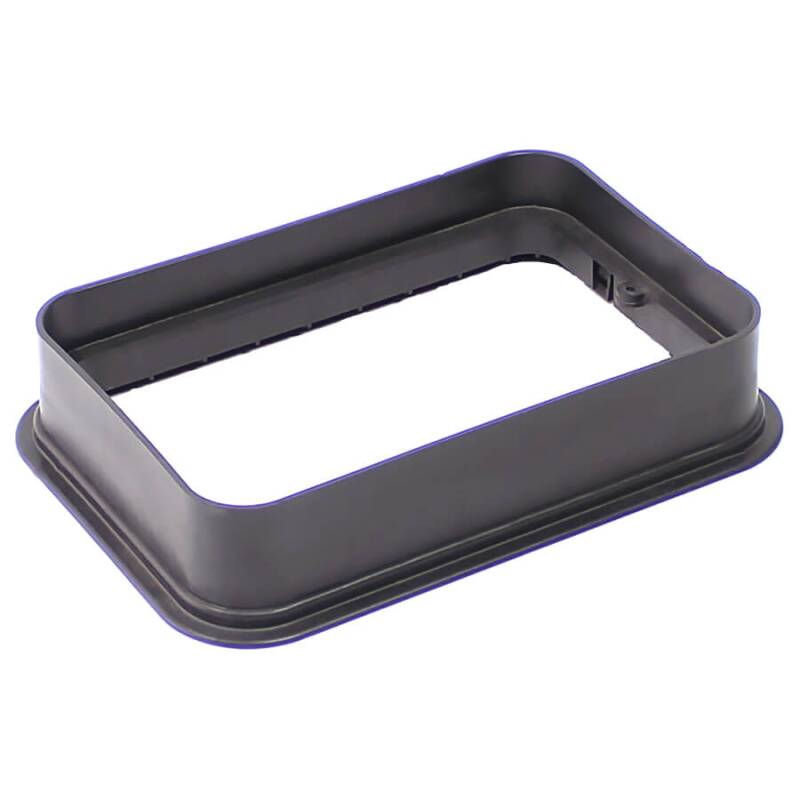

Rectangular valve box Erhöhung schmal Standard Irritec
PA0219.IRR.ER1
Erhöhung schmal Irritec Standard
310
230
275
90
445
365
405
20,74 €*
pc.:

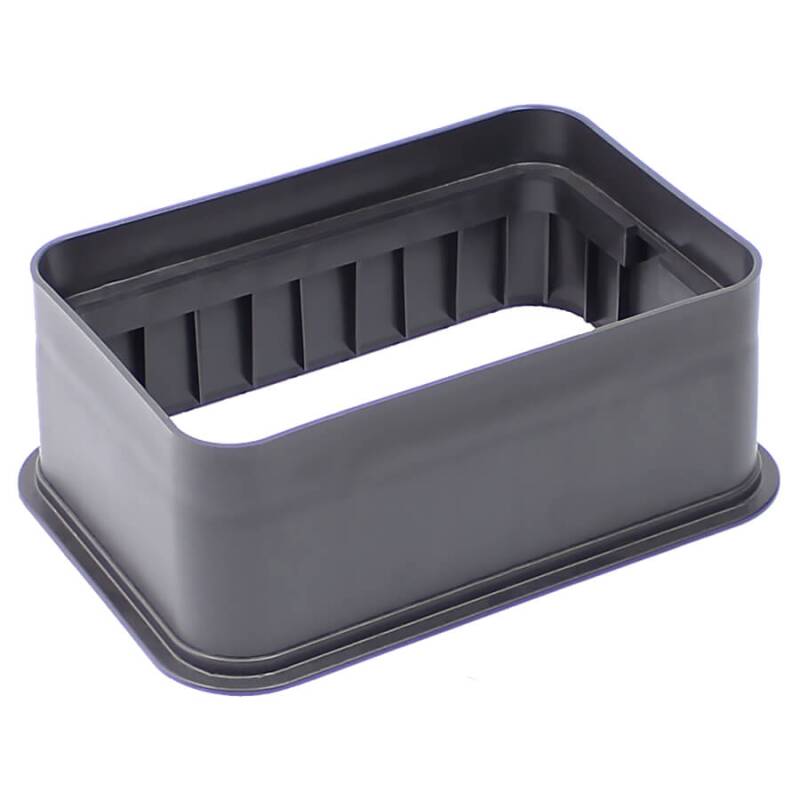

Rectangular valve box Erhöhung breit Standard Irritec
PA0219.IRR.ER2
Erhöhung breit Irritec Standard
310
250
270
167
445
385
405
23,76 €*
pc.:

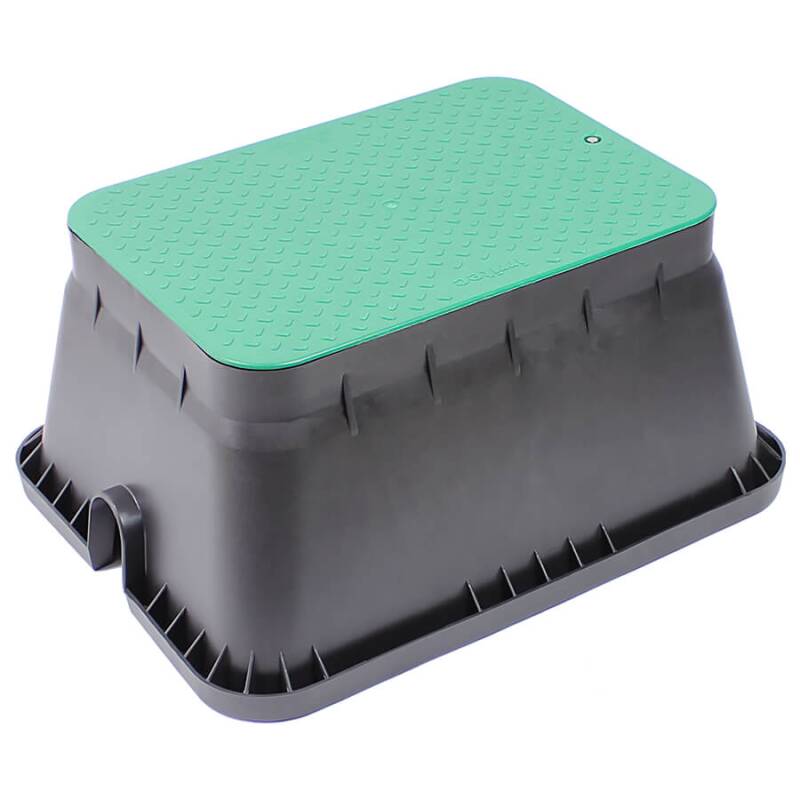

Rectangular valve box Jumbo Irritec
PA0219.IRR.JUM
Jumbo Irritec
500
460
370
310
650
595
520
48,83 €*
pc.:

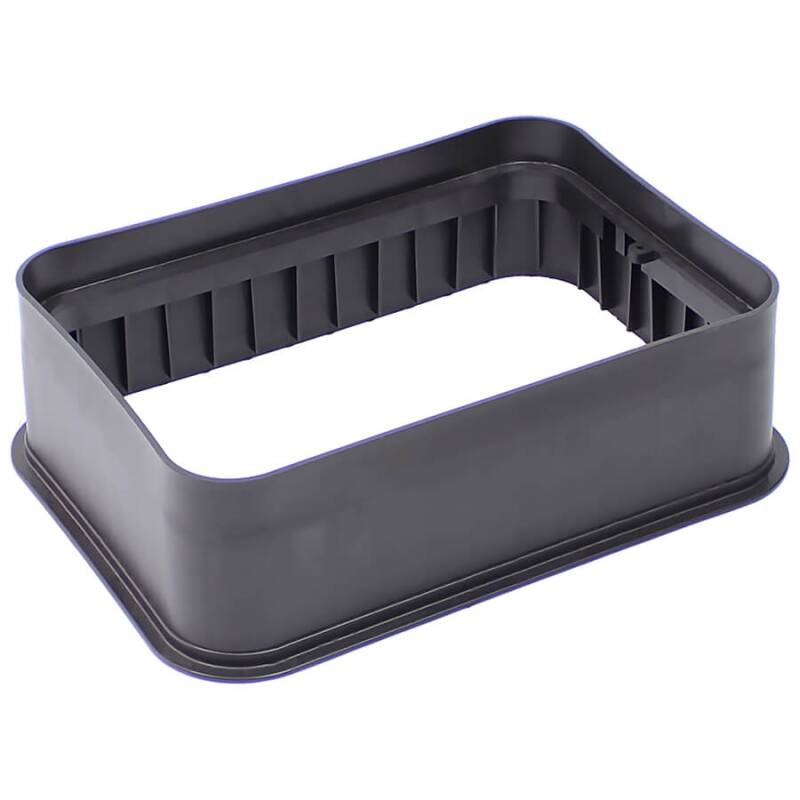

Rectangular valve box Erhöhung Jumbo Irritec
PA0219.IRR.ER3
Erhöhung Jumbo Irritec
405
370
365
165
550
525
515
35,50 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

Ventilschacht IRRITEC eckig



gut geplant ist halb gewonnen

Bereiten Sie bei Bau ein dementsprechend großzügiges Loch für Ihren Ventilschacht vor. Verfüllen Sie dieses Loch zu mind. 1/3 mit Kies o.ä. und setzen Sie Ihren Ventilschacht in dieses Kiesbett.Der Ventilschacht zur Aufnahme Ihrer Verteilereinheit ist unten offen - dies aus gutem Grund. So kann z.B. bei Regen eindringendes Wasser leicht abfließen bzw. im Kiesbett versickern. Vorteilhaft ist es auch, wenn z.B. der Ventilschacht in einem generellen Kiesbereich steht.

PA0219 Kiesbett



Qualität und Features:

  • hochschlagzäher Kunststoff in stabiler Ausführung
  • Ventilschachtgehäuse, unten offen: Schwarz und Deckel Grün
  • Polypropylen resistent gegen UV-Bestrahlung; geeignet für hohe Temperaturen
  • Chemikalien resistent und korrosionsfrei
  • wasserfest und funktionsfähig bei allen Wetterbedingungen.
  • optimale Passform: kein Schmutz oder Gras zwischen Gehäuse und Deckel
  • einfacher Zugriff auf Armaturen durch großen Innenraum
  • sichere Deckelverriegelung durch Schraube (zum Öffnen und Verschließen wird ein Steckschlüssel benötigt)
  • abgeschrägte Deckelkanten schützen vor möglichen Schäden durch Rasenmäher



Ventilschachtdeckel richtig aufsetzen - einfach erklärt


Ventilschacht Aufbau Anleitung Schritt 1

Schritt 1

Setzen Sie den Deckel schräg auf, so dass die Seite mit dem innenliegenden Widerhaken im Ventilschacht sitzt und die Seite mit der Schraubsicherung nach oben zeigt.


Ventilschacht Aufbau Anleitung Schritt 2

Schritt 2

Der grüne Widerhakenverschluss des Deckels rastet so bereits im Deckelgehäuse ein und kann so nicht beim Kompletteinrasten des Deckels beschädigt werden.


Ventilschacht Aufbau Anleitung Schritt 3

Schritt 3

Die Seite mit der Schraubensicherung in die Aussparung des Ventilschachtkörpers drücken, Schraube eventuell nach oben ziehen.


Ventilschacht Aufbau Anleitung Schritt 4

Schritt 4

Fertig - Sichern Sie Ihre Armaturen im Ventilschacht durch Einschrauben der Sicherungsschraube gegen Vantalismus. Hierzu benötigen Sie einen Steckschlüssel.


Ventilschacht Aufbau Anleitung Schritt 5

So nicht!

Bei einem beidseitigen Eindrücken des Deckels besteht die Gefahr des Abbrechens des Haltewiderhakens auf der Unterseite des Deckels.





Technischer Hinweis: Die Ventilschachterhöhung wird auf den jeweiligen Ventilschacht aufgesteckt und ist somit seitlich fixiert und kann nicht verrutschen. Der Deckel des Ventilschachtes wird nun in die Erhöhung eingelegt und kann ebenso mit der beim Ventilschacht mitgelieferten Schraube gesichert werden.





Erhöhung für Ventilschacht Standard Irritec

Für den Ventilschacht Standard von Irritec stehen zwei Erhöhungen zur Verfügung. Theoretisch kann der Ventilschacht endlos erhöht werden, wobei der Erddruck zu beachten ist.

PA0219 Irritec Erhöhung Standard



Erhöhung für Ventilschacht Jumbo Irritec

Die Erhöhung für den Ventilschacht Jumbo von Irritec erhöht den Schacht um brutto 168mm. Theoretisch kann der Ventilschacht endlos erhöht werden, wobei der Erddruck zu beachten ist.

PA0219 Irritec Erhöhung Jumbo
