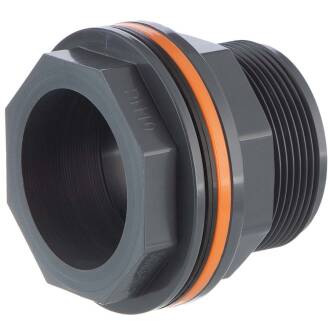

U-PVC solvent tank connector socket x socket/male thread

SKU: AF0820
Auswahl Steuerzone / Lieferland
from
5,03 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
Variants

Product picture
Technical drawing
Item no.
Variation
A
B
E
F
G
L
SW
Price
Quantity
U-PVC solvent tank connector socket x socket/male thread
AF0820.016.020
16 x 16mm, 1/2"
16
32
2x 3
14
1/2" (20,96mm)
43
27
5,03 €*
pc:
U-PVC solvent tank connector socket x socket/male thread 20/20mm x 1"
AF0820.020.032
20 x 20mm, 1"
20
46
2x 3
14
1" (33,25mm)
43
5,03 €*
pc:
U-PVC solvent tank connector socket x socket/male thread 25/25mm - 1"
AF0820.025.032
25 x 25mm, 1"
25
48
2x 3
14
1" (33,25mm)
43
5,46 €*
pc:
U-PVC solvent tank connector socket x socket/male thread 32/32mm - 1 1/4"
AF0820.032.040
32 x 32mm, 1 1/4"
32
54
2x 3
15
1 1/4" (41,91mm)
55
5,46 €*
pc:
U-PVC solvent tank connector socket x socket/male thread 40/40mm - 2"
AF0820.040.063
40 x 40mm, 2"
40
52
2x 4
22
2" (59,61mm)
72
10,21 €*
pc:
U-PVC solvent tank connector socket x socket/male thread 50/50mm - 2"
AF0820.050.063
50 x 50mm, 2"
50
52
2x 4
20
2" (59,61mm)
69
10,21 €*
pc:
U-PVC solvent tank connector socket x socket/male thread 63/63mm - 2 1/2"
AF0820.063.075
63 x 63mm, 2 1/2"
63
55
2x 4
22
2 1/2" (75,18mm)
84
16,31 €*
pc:
U-PVC solvent tank connector socket x socket/male thread 75/75mm - 3"
AF0820.075.090
75 x 75mm, 3"
75
65
2x 5
26
3" (87,88mm)
100
28,56 €*
pc:
U-PVC solvent tank connector socket x socket/male thread
AF0820.090.110
90 x 90mm, 4"
90
89
2x 5
28
4" (113,03mm)
128
94,89 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Tankdurchführung Tankconnector Klebemuffe x Klebemuffe/Aussengewinde

  • ideal zur Anbindung eines Schlauch- oder Rohrsystem an einen Behälter/Tank
  • mit breitem Mittenanschlag - von beiden Seiten kann ein Rohr eingeklebt werden
  • mit Einschränkung Nutzung des Aussengewindes z.B. zum Aufschrauben einer Schlauchtülle mit Überwurfmutter
Anschluss:
Klebemuffe x Klebemuffe/Aussengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Dichtung:
inklusive zwei Flachdichtungen EPDM bzw. einer Flachdichtung und orangem PE-Ring

Die optimale Lochbohrung


  • "mind. Bohrung" zeigt Ihnen die minimalste (optimale) Lochausschnittsgröße an.

  • Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä.. Dadurch erhalten Sie außerdem eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich der Silikonfilm mit einem Messer leicht vom Behälter trennen.

  • Die PVC Tankdurchführung Tank Connector mit beidseitiger Klebemuffe kann an der Wand und auch als Bodenablauf genutzt werden.

 Gewinde  mind. Bohrung
 1/2"  21,0mm
 3/4"  26,5mm
 1"  33,5mm
 1 1/4"  42,0mm
 1 3/4"  53,5mm
 2 1/2"  75,5mm
 2"  60,0mm
 3"  88,0mm
 4"  113,5mm

orange dot Ersatzteile Tankdurchführung AF0820

Flachdichtung Tankdurchführung

Flachdichtung Tankdurchführung
PE Gleitring Tankdurchführung

PE Gleitring
PVC Kontermutter Gegenmutter

Kontermutter Gegenmutter
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-Tankdurchführung mit beidseitig Klebemuffe

Die Tankdurchführung für den Behälterbau, Anbindung an Tanks, Pool, Teich oder Aquarium hat auf beiden Seiten eine Klebemuffe zum Einkleben von PVC-U Rohr. Der zusätzliche seitliche Abgang ermöglicht den Einsatz für verschiedene Misch- und Verteilersysteme und findet seinen Einsatz bis max. Arbeitsdruck von 10 bar bei 20° Medium Wasser. Die Rohre werden mit PVC-U Kleber verklebt.

Klebeanleitung: Kleben von PVC-U Rohren und Fittings

Einbautipp

Diese Tankdurchführung besitzt zwei Dichtungen aus EPDM. Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä.. Dadurch erhalten Sie außerdem eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich das Silikon mit einem Messer leicht vom Behälter trennen. Die Tankdurchführung ist ideal für die Verwendung bei Aquarien, Pool, Teich, Zisternen und Wassertanks. Eine Anbindung an einer planen Fläche ist ideal. Möchten Sie die Tankdurchführung an gewölbten Flächen wie z.B. Fässern oder Regentonnen anbringen, so überprüfen Sie vor Kauf die Biegung der Tonnenwölbung und die Wandungsstärke. Ist diese zu dick oder zu starr und es erscheint nicht möglich im Bereich der Tankdurchführung durch Andrehen der Kontermutter eine plane Fläche zu erzielen, so ist für solche Fälle eine PVC-Tankdurchführuung nicht zu empfehlen.

Die Anbindungsmöglichkeiten

Das Maß B gibt die Länge des Aussengewindes an. Wenn Sie die beiden Dichtungen und die Überwurfmutter abziehen, steht Ihnen das Nettonutzmaß zur Verfügung. Dies liegt je nach Größe des Tanklanschlusses bei ca. 30mm. Das Aussengewinde ist rein für die Aufnahme der Dichtungen und der Kontermutter ausgelegt und nicht zur Nutzung für den Anbau von Gewindefittings etc. ausgelegt.
