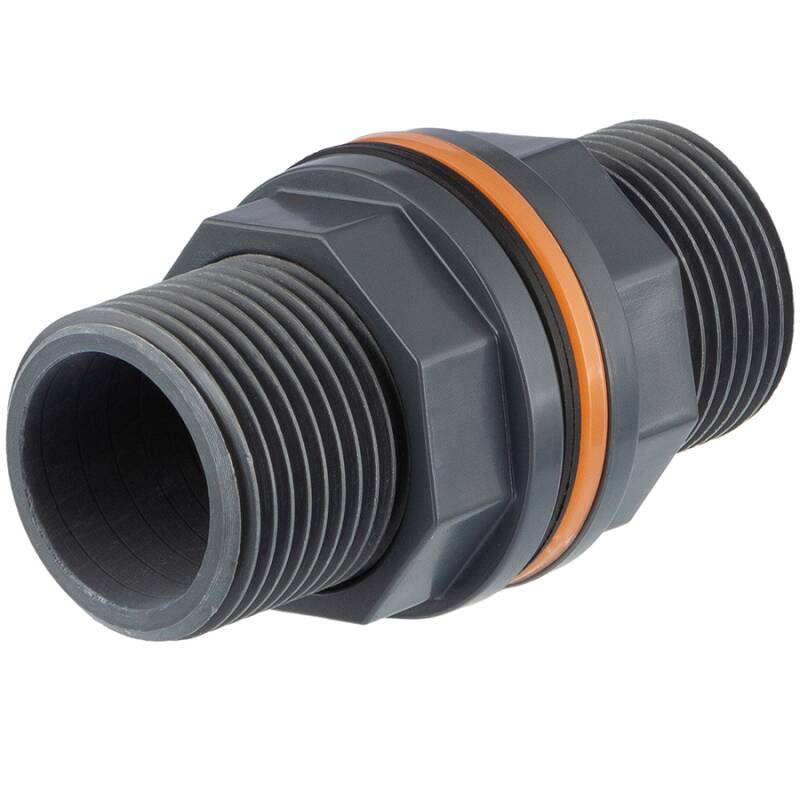

U-PVC tank connector male thread/solvent socket

from
4,24 €
incl. 19% VAT , plus shipping costs
  • Available immediately
  • Available immediately
Variants

Product picture
Item no.
Variation
D
G
L
L1
L2
L3
Price
Quantity
U-PVC tank connector male thread/solvent socket 1/2", 2x 16mm
AF0829.020.016
1/2" | 16mm
16
1/2" (20,96mm)
60
17
17
ca. 17
4,24 €*
pc:
U-PVC tank connector male thread/solvent socket 3/4", 2x 20mm
AF0829.025.020
3/4" | 20mm
20
3/4" (26,44mm)
60
13
13
ca. 19
4,57 €*
pc:
U-PVC tank connector male thread/solvent socket 1", 2x 25mm
AF0829.032.025
1" | 25mm
25
1" (33,25mm)
80
19
19
ca. 21
5,06 €*
pc:
U-PVC tank connector male thread/solvent socket 1 1/4", 2x 32mm
AF0829.040.032
1 1/4" | 32mm
32
1 1/4" (41,91mm)
80
20
20
ca. 23
7,44 €*
pc:
U-PVC tank connector male thread/solvent socket
AF0829.050.040
1 1/2" | 40mm
40
1 1/2" (47,81mm)
80
23
23
ca. 25
8,96 €*
pc:
U-PVC tank connector male thread/solvent socket
AF0829.063.050
2" | 50mm
50
2" (59,61mm)
100
24
24
ca. 26
10,38 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Tankdurchführung Aussengewinde, 2fach Klebemuffe

Anschluss:
Aussengewinde, 2fach Klebemuffe
Aussengewinde:
nutzbar in Abhängigkeit von Tankwandstärke (max. Mat.)
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Dichtung:
inklusive Flachdichtung EPDM und Gleitring PP Orange
Tankdurchführung Aussengewinde  Einsatz links
Tankdurchführung Aussengewinde  Einsatz rechts

Tankdurchführung Aussengewinde

Das durchgehende Aussengewinde ermöglicht einen individuellen Einsatzpunkt der Tank-, Aquarium- oder Behälterwand - so erhalten Sie einen längeren Stutzen im Innen- oder Aussenberecht der Durchführung je nach Einsatzpunkt. Fixieren Sie die gewünschte Längeneinheit durch einen Silikonfilm o.ä., so erzielen Sie einen wasserundurchlässigen Film und ebenso ist die Durchführung durch Einschneiden des Silikonfilms leicht zu lösen.

Die optimale Lochbohrung


  • "mind. Bohrung" zeigt Ihnen die minimalste (optimale) Lochausschnittsgröße an.

  • Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä.. Dadurch erhalten Sie außerdem eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich der Silikonfilm mit einem Messer leicht vom Behälter trennen.<


  • Die PVC Tankdurchführung Tank Connector mit beidseitiger Klebemuffe kann an der Wand und auch als Bodenablauf genutzt werden.

 Gewinde  mind. Bohrung
 1/2"  21,0mm
 3/4"  26,5mm
 1"  33,5mm
 1 1/4"  42,0mm
 1 1/2"  48,0mm
 2"  60,0mm

Ersatzteile Tankdurchführung AF0829
