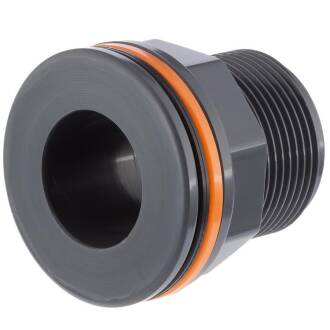

U-PVC tank connector with flat outlet

SKU: AF0824
Auswahl Steuerzone / Lieferland
from
5,51 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
Variants

Item no.
Variation
B
D
G
L
L1
L2
Price
Quantity
AF0824.020.016
16mm - 1/2"
32
16
1/2" (20,96mm)
32
20
3
5,51 €*
pc:
AF0824.025.020
20mm - 3/4"
39,5
20
3/4" (26,44mm)
42,5
16
3
6,71 €*
pc:
AF0824.032.025
25mm - 1"
46
25
1" (33,25mm)
45
22
4
8,70 €*
pc:
AF0824.040.032
32mm - 1 1/4"
55,5
32
1 1/4" (41,91mm)
48,5
23
4
9,94 €*
pc:
AF0824.055.040
40mm - 1 3/4"
71,5
40
1 3/4"
46,5
27,5
5
10,42 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Tankdurchführung Tankconnector Bodenablauf mit flachem Auslauf

Tankdurchführung flacher Auslauf

Tankdurchführung Bodenablauf mit flachem Auslauf

  • ideal im Behälter- bzw. Tankboden für die (fast) Komplettentleerung
  • flacher Auslauf mit einseitiger Klebemuffe
  • mit Einschränkung Nutzung des Aussengewindes z.B. zum Aufschrauben einer Schlauchtülle mit Überwurfmutter
  • Rohrleitungssystem vom Tank, Behälter jederzeit demontierbar und Tankdurchführung z.B. mit Endkappe Innengewinde verschließbar

 Gewinde  mind. Bohrung
 1/2"  21,0mm
 3/4"  26,5mm
 1"  33,5mm
 1 1/4"  42,0mm
 1 3/4"  53,5mm
Anschluss:
flacher Auslauf x Klebemuffe/Aussengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Dichtung:
EPDM Flachdichtung, Farbe Schwarz
PE Gleitring:
Orange
Einsatzbereich:
Pikto
Verarbeitungstipp: Fixieren Sie den flachen Auslauf am Boden des Behälters im Silikonbett o.ä. Dies hilft einerseits zum Ausgleich bei kleinsten Unebenheiten im Behälterboden und gleichzeitig wird hiermit eine perfekte Abdichtung erzielt. Die Überwurfmutter mit der Flachdichtung verwenden Sie von der gegenüberliegenden Seite zur Fixierung und wischen überflüssiges Silikon mit einem fusselfreiem Tuch weg. Nach der Trockenzeit des Silikons (24h) kann die Tankdurchführung mit flachem Auslauf genutzt werden.

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
