Variants

Item no.
Variation
D
d
G
L
L1
L2
L3
L4
S
S1
Hole
Weight
Price
Quantity
AF0826.070.050
50mm x 2 1/4"-50mm
92
50
2 1/4"
114
76
14,5
16
30
76
85
65,5
403
59,20 €*
pc.:
AF0826.080.063
63mm x 2 3/4"-63mm
108
63
2 3/4"
129
83,5
15
19
37
95
100
81,5
637
70,66 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Behälteranschluß mit Verschraubung, 2fach Klebemuffe

Anschluss:
2fach Klebemuffe
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung zum Behälter durch Flachdichtung
Gewinde Überwurfmutter:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung durch Flachdichtung
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto

Tipp: Idealerweise setzen Sie die Flachdichtung auf der Seite des Behälters mit der Flüssigkeit. Die Mindestbohrung gibt das Maß "G" vor. Je größer Ihre Bohrung, um so sorgfältiger sollte Ihre Abdichtung durchgeführt werden. Generell sollte die Abdichtung mit Sanitärsilikon o.ä. unterstützt werden. Diese Form der Abdichtung ist relativ leicht zu bewerkstelligen und sicher vor Leckage. Bei Demontage ist der Silikonfilm leicht mit einem Messer vom Behälter zu trennen.


DOWNLOAD RoHS Konformitätserklärung - CH Aquaram
DOWNLOAD Unbedenklichkeit Kontakt mit Trinkwasser und Nahrung - CH Aquaram PVC-U Fittings

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

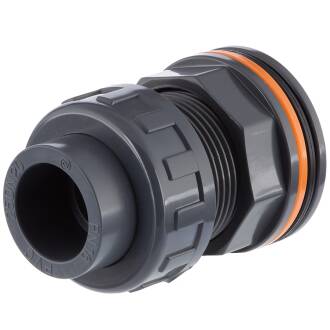

PVC-U Behälteranschluss mit Verschraubung, 2fach Klebemuffe

Die Verschraubung bei diesem Behälteranschluss ermöglicht die Demontage bzw. die Trennung des Rohrsystems ohne den Behälteranschluss vom Behälter trennen zu müssen. Der Behälteranschluss mit Verschraubung aus Hart-PVC (PVC-U) von VDL - Van de Lande BV hat Bohrungen im Sechskantkopf, so dass der Behälter bis auf eine geringe Höhe leerlaufen kann.
