Variants

Item no.
Variation
D
D1
D2
L
Price
Quantity
EF0204.012.009
1/4" x 1/8"
Rp 1/8" (9,73mm)
Rp 1/4" (13,16mm)
17,5
25,5
1,17 €*
pc.:
EF0204.016.009
3/8" x 1/8"
Rp 1/8" (9,73mm)
Rp 3/8" (16,66mm)
22,5
29,5
1,24 €*
pc.:
EF0204.016.012
3/8" x 1/4"
Rp 1/4" (13,16mm)
Rp 3/8" (16,66mm)
22,5
29
1,30 €*
pc.:
EF0204.020.009
1/2" x 1/8"
Rp 1/8" (9,73mm)
Rp 1/2" (20,95mm)
27
31,5
1,55 €*
pc.:
EF0204.020.012
1/2" x 1/4"
Rp 1/4" (13,16mm)
Rp 1/2" (20,95mm)
27
31
1,73 €*
pc.:
EF0204.020.016
1/2" x 3/8"
Rp 3/8" (16,66mm)
Rp 1/2" (20,96mm)
27
31
1,65 €*
pc.:
EF0204.025.009
3/8" x 1/8"
Rp 1/8" (9,73mm)
Rp 3/4" (26,44mm)
33
34
2,26 €*
pc.:
EF0204.025.012
3/4" x 1/4"
Rp 1/4" (13,16mm)
Rp 3/4" (26,44mm)
33
34
2,26 €*
pc.:
EF0204.025.016
3/4" x 3/8"
Rp 3/8" (16,66mm)
Rp 3/4" (26,44mm)
33
34
1,87 €*
pc.:
EF0204.025.020
3/4" x 1/2"
Rp 1/2" (20,96mm)
Rp 3/4" (26,44mm)
30
26
1,84 €*
pc.:
EF0204.032.009
1" x 1/8"
Rp 1/8" (9,73mm)
Rp 1" (33,25mm)
38
27
5,64 €*
pc.:
EF0204.032.012
1" x 1/4"
Rp 1/4" (13,16mm)
Rp 1" (33,25mm)
40
39
2,53 €*
pc.:
EF0204.032.016
1" x 3/8"
Rp 3/8" (16,66mm)
Rp 1" (33,25mm)
40
38
3,07 €*
pc.:
EF0204.032.020
1" x 1/2"
Rp 1/2" (20,96mm)
Rp 1" (33,25mm)
40
38
2,73 €*
pc.:
EF0204.032.025
1" x 3/4"
Rp 3/4" (26,44mm)
Rp 1" (33,25mm)
40
38
2,87 €*
pc.:
EF0204.040.009
1 1/4" x 1/8"
Rp 1/8" (9,73mm)
Rp 1 1/4" (41,91mm)
47
27
5,03 €*
pc.:
EF0204.040.012
1 1/4" x 1/4"
Rp 1/4" (13,16mm)
Rp 1 1/4" (41,91mm)
32
49
5,87 €*
pc.:
EF0204.040.016
1 1/4" x 3/8"
Rp 3/8" (16,66mm)
Rp 1 1/4" (41,91mm)
49
41
5,25 €*
pc.:
EF0204.040.020
1 1/4" x 1/2"
Rp 1/2" (20,96mm)
Rp 1 1/4" (41,91mm)
49
41
5,50 €*
pc.:
EF0204.040.025
1 1/4" x 3/4"
Rp 3/4" (26,44mm)
Rp 1 1/4" (41,91mm)
49
41
5,18 €*
pc.:
EF0204.040.032
1 1/4" x 1"
Rp 1" (33,25mm)
Rp 1 1/4" (41,91mm)
49
41
5,53 €*
pc.:
EF0204.050.009
1 1/2" x 1/8"
Rp 1/8" (9,73mm)
Rp
53,5
31
5,71 €*
pc.:
EF0204.050.012
1 1/2" x 1/4"
Rp 1/4" (13,16mm)
Rp 1 1/2" (47,81mm)
53,5
31
5,82 €*
pc.:
EF0204.050.016
1 1/2" x 3/8"
Rp 3/8" (16,66mm)
Rp 1 1/2" (47,80mm)
45,5
35
6,21 €*
pc.:
EF0204.050.020
1 1/2" x 1/2"
Rp 1/2" (20,96mm)
Rp 1 1/2" (47,80mm)
56
46
6,78 €*
pc.:
EF0204.050.025
1 1/2" x 3/4"
Rp 3/4" (26,44mm)
Rp 1 1/2" (47,80mm)
56
46
5,94 €*
pc.:
EF0204.050.032
1 1/2" x 1"
Rp 1" (33,25mm)
Rp 1 1/2" (47,80mm)
56
46
5,94 €*
pc.:
EF0204.050.040
1 1/2" x 1 1/4"
Rp 1 1/4" (41,91mm)
Rp 1 1/2" (47,80mm)
56
52
6,88 €*
pc.:
EF0204.063.012
2" x 1/4"
Rp 1/4" (13,16mm)
Rp 2" (59,61mm)
66,5
35
8,78 €*
pc.:
EF0204.063.016
2" x 3/8"
Rp 3/8" (16,66mm)
Rp 2" (59,61mm)
66,5
35
8,78 €*
pc.:
EF0204.063.020
2" x 1/2"
Rp 1/2" (20,96mm)
Rp 2" (59,61mm)
68
49
8,98 €*
pc.:
EF0204.063.025
2" x 3/4"
Rp 3/4" (26,44mm)
Rp 2" (59,61mm)
68
49
9,28 €*
pc.:
EF0204.063.032
2" x 1"
Rp 1" (33,25mm)
Rp 2" (59,61mm)
68
49
9,34 €*
pc.:
EF0204.063.040
2" x 1 1/4"
Rp 1 1/4" (41,91mm)
Rp 2" (59,61mm)
68
49
9,88 €*
pc.:
EF0204.063.050
2" x 1 1/2"
Rp 1 1/2" (47,80mm)
Rp 2" (59,61mm)
68
49
10,22 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

Reduziermuffe 2fach Innengewinde, Edelstahl Fitting, Qualität AISI 316, V4A

Anschluss:
2fach Innengewinde
Gewinde:
BSP Rohrgewinde ISO 7-1/EN 10226-1 Innengewinde parallel (Rp), nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Temperatur:
-20°C bis 200°C
Arbeitsdruck (PN):
20 bar | -20°C bis 40°C
16,5 bar | 100°C
15 bar | 150°C
13,5 bar | 200°C
Material:
Edelstahl AISI 316 | Werkstoff 1.440 | X5CrNiMo 17-12-2 | V4A
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Farbe:
Grau Edelstahl

Druck_Temperatur

Die Eckdaten

  • Arbeitstemperatur -20°C bis 200°C
  • Arbeitsdruck PN 20 bar (300 psi)
  • Vermaßung gemäß ISO 4144
  • Whitworth Gewinde, CNC gefräßt gemäß Norm ISO 7/1 (DIN 2999 / BS21)
  • Fertigungsstandard UNE EN 10213-4, Toleranz DIN 1.4408

Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad. Stähle, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.
Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.


Edelstahl AISI 316 | Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A) Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt.
Einsetzbar in vielfältigen Anwendungen in Chemie-, Petrochemie- und Erdgasindustrie, Lebensmittelindustrie, korrosive Umgebungen und extremen Temperaturen ... Fluidtechnik, Kessel, Kondensatoren, Wäretauscher, Reaktoren ...


DOWNLOADRoHS Bestätigung HTC

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

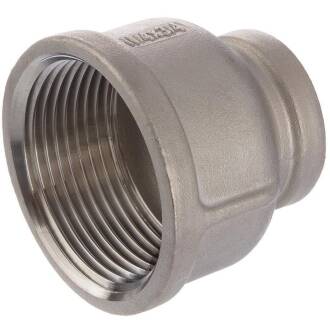

Edelstahl V4A Reduziermuffe 2fach Innengewinde


Mittels der Reduziermuffe aus Edelstahl V4A mit beidseitigem Innengewinde reduzieren Sie Rohrleitungen. In unserem Profi-Shop PVC-Welt.de finden Sie eine riesige Auswahl von Reduziermuffen aus Edelstahl V4A AISI 316 Qualität in den Größen von 1/4 Zoll x 1/8 Zoll bis zur Größe 2 Zoll x 1 1/2" Zoll.

Das gängige Gewindemaß in der Sanitärbranche ist das Zoll. Zur besseren Verdeutlichung ist in unserem Webshop jedes Zollmaß auch in Klammer in Millimeter hinterlegt. 1 Zoll entspricht ca. 33,25mm und wer Zoll bisher nur bei Monitoren oder Fernsehgrößen kannt, wird etwas verwirrt sein, deshalb beachten Sie auch hierzu unser Informationsdownload als .pdf "das Kreuz mit dem Zoll, oder warum 1" keine 25,4mm sind"

Bei Reduziermuffen aus Edelstahl V4A, AISI 316 Qualität ist das Innengewinde parallel gefertigt und es wird der Zollangabe ein "Rp" vorausgestellt.

Die Abdichtung von Gewindeverbindungen aus Metall kann mit Teflonband, Teflonfaden, aber auch im Gegensatz zu Kunststofffittings mit Hanf o.ä. quellenden Dichtmaterialien durchgeführt werden.

Unser großes Eigenlager ermöglicht uns sofort zu reagieren und wir können Sie innerhalb kürzester Zeit beliefern. Alle Artikel, welche Sie in Ihren warenkorb übernehmen können, sind vorrätig und können sofort aus unserem Lagervorrat geliefert werden. Stehen Sie in der Verantwortung und benötigen das Teil in kürzester Zeit so ist eine Overnightbelieferung per Express möglich.

Hier finden Sie unsere Lieferservices.
