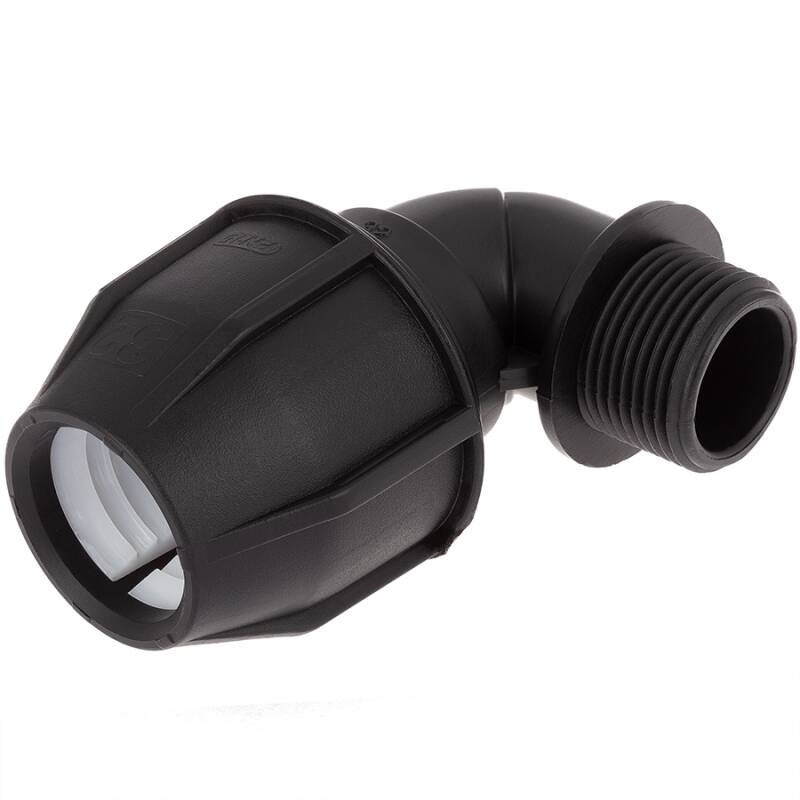

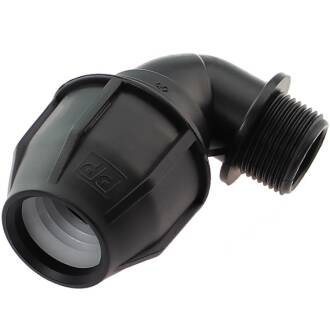

Adapter compression fitting elbow 90° x male thread

Item number: PZ0410

0,70 €

including 19% VAT., plus shipping

Item no. Variation Price Quantity
PZ0410.020.020 20mm x 1/2" 0,70 €*
PZ0410.020.025 20mm x 3/4" 0,70 €*
PZ0410.020.032 20mm x 1" 0,70 €*
PZ0410.025.020 25mm x 1/2" 0,94 €*
PZ0410.025.025 25mm x 3/4" 0,94 €*
PZ0410.025.032 25mm x 1" 0,94 €*
PZ0410.032.020 32mm x 1/2" 1,14 €*
PZ0410.032.025 32mm x 3/4" 1,14 €*
PZ0410.032.032 32mm x 1" 1,14 €*
PZ0410.032.040 32mm x 1 1/4" 1,14 €*
PZ0410.040.032 40mm x 1" 2,05 €*
PZ0410.040.040 40mm x 1 1/4" 2,05 €*
PZ0410.040.050 40mm x 1 1/2" 2,05 €*
PZ0410.050.040 50mm x 1 1/4" 2,56 €*
PZ0410.050.050 50mm x 1 1/2" 2,56 €*
PZ0410.063.040 63mm x 1 1/4" 4,20 €*
PZ0410.063.050 63mm x 1 1/2" 4,20 €*
PZ0410.063.063 63mm x 2" 4,20 €*

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PP Klemmringverschraubung Übergangswinkel 90° Klemme x Aussengewinde

PP Klemmringverschraubung für den universellen Einsatz bei Brauchwasser, Trinkwasser im privaten Bereich und Bewässerung
Anschluss:
Klemme x Aussengewinde
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C (in Verbindung mit Innengewinde max. 16 bar)
Material:
PP Polypropylen
O-Ring:
PVC
Metallring:
Stahl vernickelt
Farbe:
Schwarz, Überwurfmutter: Schwarz
Bewässerung:
  • Landwirtschaft, Gärtnerei & Gartenbau, Weinberge
Besprengung:
  • Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze
Industrie:
  • Brauchwasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz
Qualität:
  • Wetter, UV- und Ozonbeständig, Innengewinde mit Verstärkungsring (außer separat vermerkt)
Preis/Leistung:
  • unser Produkt mit hervorragendem Preis-/Leistungsverhältnis

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen

Festziehen der Überwurfmutter mit Spezialschlüssel

Spannriemen

Unsere Empfehlung

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Motageschlüssel zum Festziehen der Überwurfmuttern an.
Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.
Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.
Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
