Variants

Product picture
Item no.
Variation

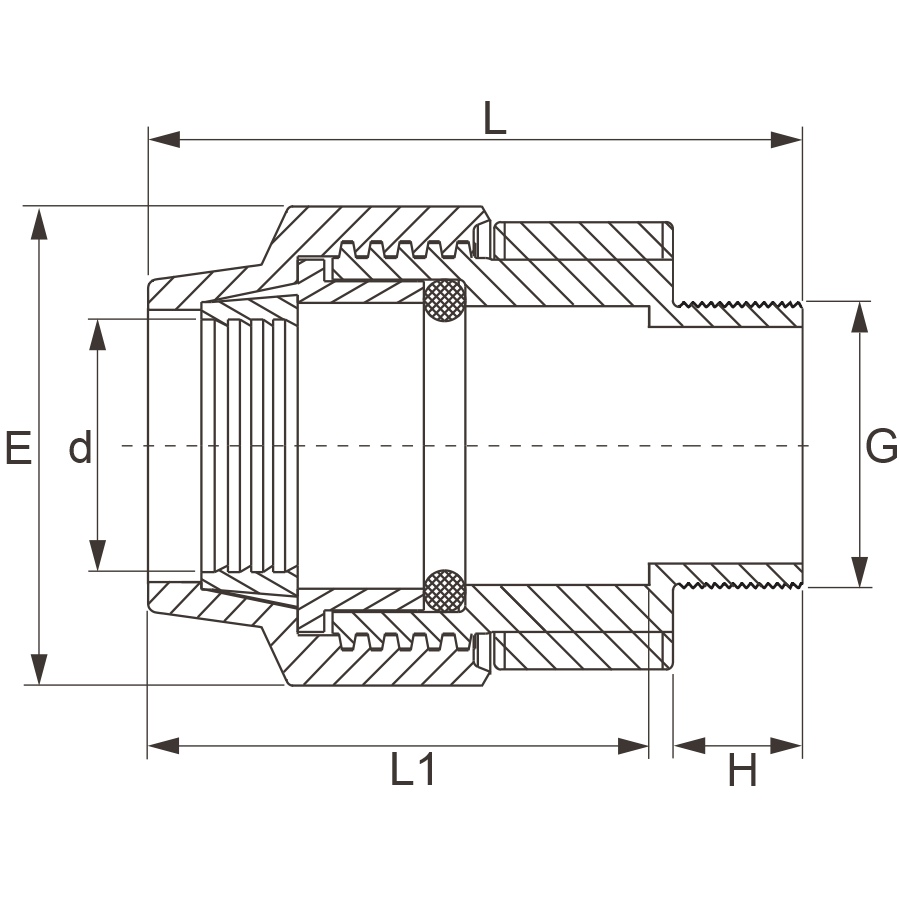

d
E
G
H
L
L1
Weight
Pipe O-ø
Price
Quantity
Übergangsnippel Klemme x Aussengewinde 20mm x 1/2"
PZ0104.020.020
20mm x 1/2"
20
42,5
1/2" (20,96mm)
18
71
50
35
20
0,80 €*
pc.:
Übergangsnippel Klemme x Aussengewinde 20mm x 3/4"
PZ0104.020.025
20mm x 3/4"
20
42,5
3/4" (26,44mm)
18
71
50
40
20
0,80 €*
pc.:
Übergangsnippel Klemme x Aussengewinde 25mm x 1/2"
PZ0104.025.020
25mm x 1/2"
25
54
1/2" (20,96mm)
16
87
66
63
25
1,17 €*
pc.:
Übergangsnippel Klemme x Aussengewinde 25mm x 3/4"
PZ0104.025.025
25mm x 3/4"
25
54
3/4" (26,44mm)
18
88
66
63
25
1,17 €*
Übergangsnippel Klemme x Aussengewinde 32mm x 3/4"
PZ0104.032.025
32mm x 3/4"
32
62
3/4" (26,44mm)
17
95
74
96
32
1,33 €*
pc.:
Übergangsnippel Klemme x Aussengewinde 32mm x 1"
PZ0104.032.032
32mm x 1"
32
62
1" (33,25mm)
18,5
97
76
97
32
1,33 €*
pc.:
Übergangsnippel Klemme x Aussengewinde 32mm x 1 1/4"
PZ0104.032.040
32mm x 1 1/4"
32
62
1 1/4" (41,91mm)
21
100
74
101
32
1,36 €*
pc.:
Übergangsnippel Klemme x Aussengewinde 40mm x 1"
PZ0104.040.032
40mm x 1"
40
72
1" (33,25mm)
22
103
76
132
40
2,25 €*
pc.:
Übergangsnippel Klemme x Aussengewinde 40mm x 1 1/4"
PZ0104.040.040
40mm x 1 1/4"
40
79
1 1/4" (41,91mm)
21,5
116
91
173
40
2,27 €*
pc.:
Übergangsnippel Klemme x Aussengewinde 50mm x 2"
PZ0104.050.063
50mm x 2"
50
96
2" (59,61mm)
22
130
112
287
50
3,36 €*
pc.:
Übergangsnippel Klemme x Aussengewinde 63mm x 1 1/2"
PZ0104.063.050
63mm x 1 1/2"
63
99
1 1/2" (47,80mm)
26
128
99
270
63
5,43 €*
pc.:
Übergangsnippel Klemme x Aussengewinde 63mm x 2"
PZ0104.063.063
63mm x 2"
63
111
2" (59,61mm)
30
154
118
452
63
5,43 €*
pc.:
Adapter compression fitting x brass male thread
PZ0104.DIC.020
Ersatzdichtung 20mm
20
---
---
---
---
---
1
20
0,11 €*
pc.:
Adapter compression fitting x brass male thread
PZ0104.DIC.025
Ersatzdichtung 25mm
25
---
---
---
---
---
1
25
0,14 €*
pc.:
Adapter compression fitting x brass male thread
PZ0104.DIC.032
Ersatzdichtung 32mm
32
---
---
---
---
---
1
32
0,23 €*
pc.:
Adapter compression fitting x brass male thread
PZ0104.DIC.040
Ersatzdichtung 40mm
40
---
---
---
---
---
3
40
0,37 €*
pc.:
Adapter compression fitting x brass male thread
PZ0104.DIC.050
Ersatzdichtung 50mm
50
---
---
---
---
---
4
50
0,55 €*
pc.:
Adapter compression fitting x brass male thread
PZ0104.DIC.063
Ersatzdichtung 63mm
63
---
---
---
---
---
9
63
0,70 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

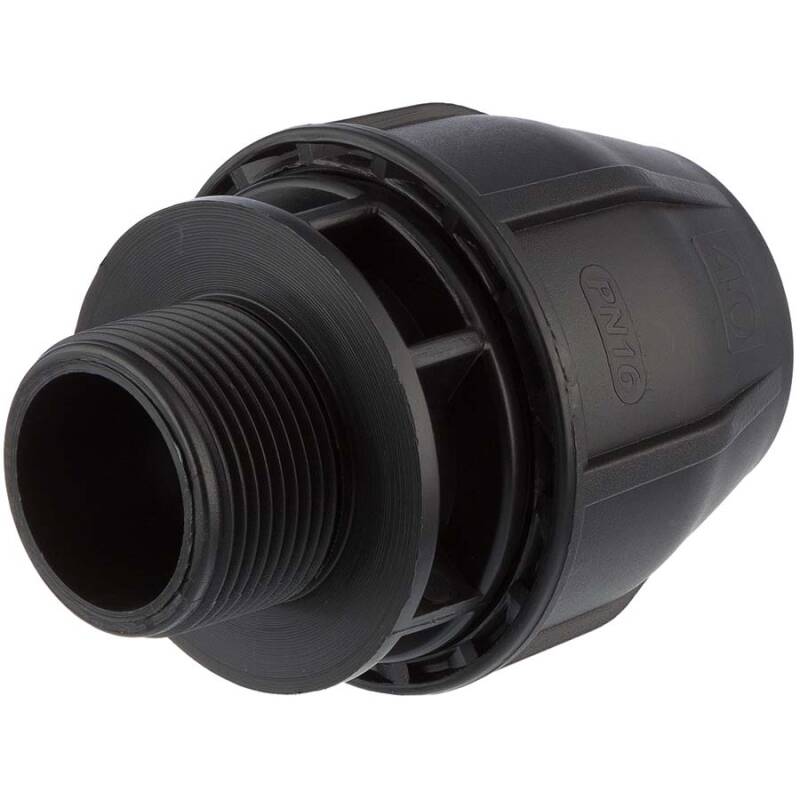

PP Klemmringverschraubung Übergangsmuffe, Klemme x Aussengewinde

PP Klemmringverschraubung für den universellen Einsatz bei Brauchwasser, Trinkwasser im privaten Bereich und Bewässerung

Anschluss:
Klemme x Aussengewinde
Gewinde:
BSP Rohrgewinde R, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C (in Verbindung mit Innengewinde max. 16 bar)
Material:
PP Polypropylen
O-Ring:
PVC
Metallring:
Stahl vernickelt
Farbe:
Schwarz, Überwurfmutter: Schwarz
Verwendung:
Rohre aus PELD, PEHD, PE40, PE80, PE100

Bewässerung:

  • Landwirtschaft, Gärtnerei & Gartenbau, Weinberge

Besprengung:

  • Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze

Industrie:

  • Brauchwasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz

Qualität:

  • Wetter, UV- und Ozonbeständig, Innengewinde mit Verstärkungsring (außer separat vermerkt)

Preis/Leistung:

  • unser Produkt mit hervorragendem Preis-/Leistungsverhältnis

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen

Festziehen der Überwurfmutter mit Spezialschlüssel

Spannriemen

Unsere Empfehlung

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Montageschlüssel zum Festziehen der Überwurfmuttern an.

Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.

Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.

Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
