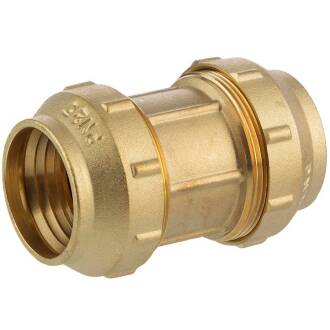

Brass compression fitting, DVGW

SKU: MP0101
Auswahl Steuerzone / Lieferland
from
4,99 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
Variants

Item no.
Variation
D
D1
L
Pipe O-ø
Price
Quantity
MP0101.000.020
2fach 20mm
20,7
20,7
34,5
20
4,99 €*
pc.:
MP0101.000.025
2fach 25mm
25,8
25,8
40
25
7,79 €*
pc.:
MP0101.000.032
2fach 32mm
33
33
48
32
10,39 €*
pc.:
MP0101.000.040
2fach 40mm
41,5
41,5
55,5
40
17,03 €*
pc.:
MP0101.000.050
2fach 50mm
51
51
64
50
25,10 €*
pc.:
MP0101.000.063
2fach 63mm
64
64
72
63
41,39 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

Messing Klemm Fitting Muffe, Kupplung, für Trinkwasser geeignet

Anschluss:
2fach Klemme
Material:
Messing CW617N (für Trinkwasserleitungen verwendbar)
O-Ring:
NBR 70 shore
Temperatur:
-20°C bis 90°C
Arbeitsdruck (PN):
max. Betriebsdruck 25 bar (400 psi), 20°C 16 Mpa, 95°C 4,2 Mpa
Erfüllt Druckbedingungen nach DIN 8076-1, Gewinde nach ISO 228 (BS 2779) mit parallelen Innengewinde und konischen Aussengewinde.
Farbe:
Messing
Verwendung:
Rohre aus PELD, PEHD, PE40, PE80, PE100
Einsatzbereich:
Pikto



Die Fakten

  • Sandstrahloptik
  • einsetzbar für Kalt- und Warmwasser
  • geeignet für alle Arten von Wässern, Abwässern sowie Flüssigkeiten höherer bzw. niedrigerer Dichte
  • Messing CW61N (für Trinkwasserleitungen verwendbar)



Die Daten

  • ➀ Überwurfmutter: Messing UNE 12165
  • ➁ Klemmring: Messing UNE 12165
  • ➂ Dichtring: Messing UNE 12165
  • ➃ O-Ring: NBR 70 shore
  • ➄ Körper: Messing UNE 12165
Messing Klemmfitting für PE-Rohr
DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC
DOWNLOADdie Gewindekennung - oder warum 1" eben keine 25,4mm sind
