All measurements in millimetres, weights in grams. For the photographic representation, we use an item size both studio light. The illustrations, technical data, dimensions and designs are non-binding. We reserve the right to make changes at any time without notice. The useful dimensions are defined or shown reinforced or result from the article designation. Other dimensions are for illustrative purposes only. Please note this in case of misuse.
Description

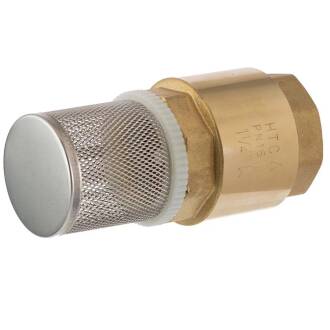

Messing Fußventil mit Edelstahlsaugkorb, Innengewinde
Die Kombination aus Rückschlagventil und einem Filterkorb ist ideal bei Ansaugung aus einem Behälter, Grundwasser oder Fließgewässer. Beim Betrieb sorgt der Filterkorb für eine grobe Vorfiltrierung von Schnmutzpartikeln, beim Abschalten der Pumpe sorgt das Rückschlagventil für den Verbleib die Flüssigkeit in der Steigleitung.
Anschluss:
Innengewinde DIN 259
Gewinde:
BSP Rohrgewinde G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Einsatzgebiet:
geeignet für Kalt- und Warmwasser
Temperatur:
mind. 0°C
Arbeitsdruck (PN):
60°C max. 16 bar (10 bar ab 1 1/4") | 80°C max. 8 bar
Material:
Messing MS 58 | CW614N (siehe Detailbeschreibung)
Betrieb:
in allen Positionen
Farbe:
Messing
Tipp: Bei Ansaugung sicherstellen, dass der Filterkorb nicht in ein vorhandene Sedimentablagerung am Boden abrutschen kann. Bei starker Verschmutzung durch Verwirblung warten Sie bitte, bis die Schmutzteilchen zu Boden sinken - den Korb immer bodenfern sichern.
Fußventil mit Edelstahlsaugkorb Kunststoffverschluss
Die preisgüstige Variante des Fußventils besitzt den Verschlussträger und Führungsstössel aus dem widerstandsfähigem Kunststoff Nylon.
Nr.
Teil
Material
1
Körper
Messing
2
Gegenstück
Nylon
3-1
Kern
Nylon
4
Dichtung
NBR
3-2
Scheibe
Nylon
5
Feder
V2A
6
Filter
V2A
