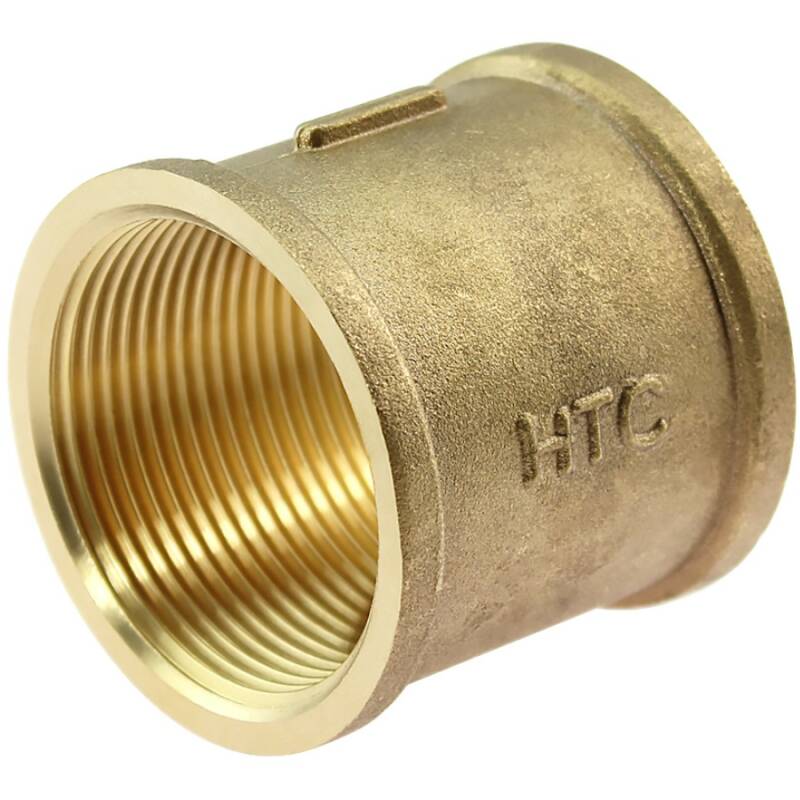

Brass female threaded socket
Brass female threaded socket
0,96 €

including 19% VAT., plus shipping

Item number: MF0103

How to measure a threaded fitting
Item no. Variation Price Quantity
MF0103.000.016 3/8" 0,96 €*
MF0103.000.020 1/2" 1,13 €*
MF0103.000.025 3/4" 2,19 €*
MF0103.000.032 1" 3,13 €*
MF0103.000.040 1 1/4" 5,07 €*
MF0103.000.050 1 1/2" 7,16 €*
MF0103.000.063 2" 11,00 €*

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

Messing Muffe, 2fach Innengewinde

Anschluss:
2fach Innengewinde
Material:
Messing CW61N (für Trinkwasserleitungen verwendbar)
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.
ISO 228-1,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.
, Abdichtung mit Teflonband o.ä.
Temperatur:
-20°C bis 150°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C Medium Wasser
DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

Messing Muffe 2fach Innengewinde

Um Fittings oder Rohre mit identischem Aussengewinde miteinander verbinden zu können kommt die Muffe Gewindemuffe aus Messing zum Einsatz. Die Messing Muffe ist beidseitig mit einem Innengewinde versehen. Die Messingmuffe kann für Kaltwasser und Heißwasser eingesetzt werden. Der maximale Arbeitsdruck beträgt PN 16 bar bei 20° Medium Wasser. An der Aussenseite des Messingkörpers befinden sich zwei Längsstreben, an denen z.B. eine Rohrzange angesetzt werden kann, um eine einfach Montage zu ermöglichen.
Messing Muffen sind nach der Norm ISO 228-1 BSP
Whitworth
Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet, wird auf dem europäischen Festland als British Standard Thread (BSP) bezeichnet.
-Gewinde G-Typ (Gasgewinde) hergestellt. das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind
Metallgewinde können ebenso wie Kunststofffittings mit PTFE (Teflon)-Gewindedichtband oder Gewinde Dichtfaden abgedichtet werden, entgegen den Kunststofffittings aber ebenso mit quellendem Dichtmaterial Hanf oder Flachs in Kombination mit Gewindedichtpaste.
Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial
