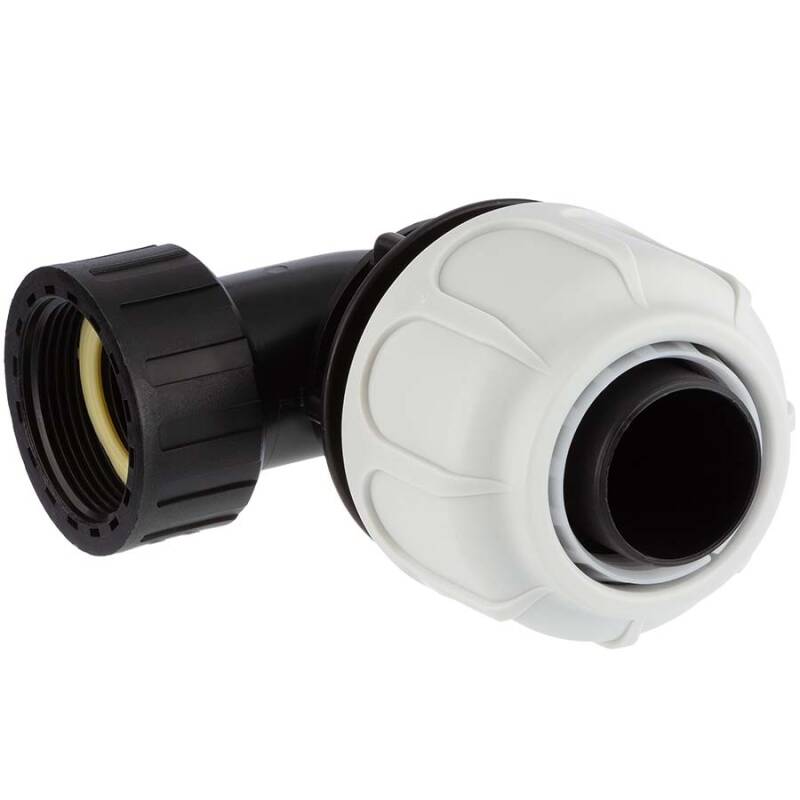

Compression fitting 90° BD FAST with female thread for suction/delivery hoses

SKU: PKS407
Auswahl Steuerzone / Lieferland
from
5,59 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting

wichtiger Hinweis

Geeignet für alle Arten von Schläuchen mit Verstärkungsspirale, bei denen der Innendurchmesser maßgeblich ist.

Nicht geeignet für Flex- oder Klebeschlauch, bei denen der Aussendurchmesser maßgeblich ist oder Solar- bzw. Schwimmbadschlauch.
  • Available immediately
Variants

Item no.
Variation
D
DN
E
G
H
h1
L(1)
Weight
Hose ø inside
Price
Quantity
PKS407.025.032
25mm x 1"
20,5
25
62
1" (33,25mm)
90
120
12
117
25
5,59 €*
pc.:
PKS407.032.040
32mm x 1 1/4"
27
32
71
1 1/4" (41,91mm)
108
130
14
166
32
8,94 €*
pc.:
PKS407.025.050
25mm x 1 1/2"
20,5
25
62
1 1/2" (47,80mm)
97
117
14
216
25
7,68 €*
pc.:
PKS407.038.050
38mm x 1 1/2"
33,5
38
85
1 1/2" (47,80mm)
120
145
14
264
38
12,36 €*
pc.:
PKS407.040.050
40mm x 1 1/2"
34,5
40
85
1 1/2" (47,80mm)
120
145
14
263
40
12,36 €*
pc.:
PKS407.050.063
50mm x 2"
43
50
102
2" (59,61mm)
120
167
16
444
50
17,64 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PP Klemm Kupplung für Schlauch, Klemme x Innengewinde Überwurfmutter

Innen-ø mm
Wandstärke mind. mm
Wandstärke max. mm
Schlauch max. A-ø
20
2,3
3,5
27
25
2,3
3,5
32
32
2,5
4,0
40
38
2,7
5,0
48
40
2,7
5,0
50
50
3,3
5,5
61
60
4,0
6,5
73

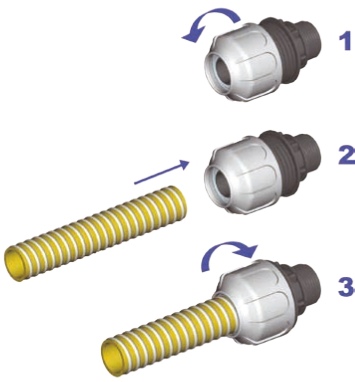

Installation

Klemmfitting

  1. Spaltring
  2. Pressring
  3. Dichtring

Klemmfitting

  1. Körper
  2. Überwurfmutter
  3. Spaltring
  4. Pressring
  5. Dichtring
  • max. Arbeitsdruck 10 bar bei 20°C (50 Jahre Lebensdauer)
  • max. Arbeitsdruck 3 bar bei 60°C (50 Jahre Lebensdauer)
  • max. Arbeitstemperatur 80°C, mind. Temperatur -5°C
  • beeindruckende Performance im Zugtest
  • hohe Widerstandskraft gegenüber thermischen und mechanischen Belastungen, Witterungseinflüssen und UV-Strahlen
  • absolut ungiftig, geruchsneutral: 100% einsetzbar zum Transport von flüssigen Lebensmitteln bzw. Trinkwasser
  • hohe chemische Resistenz: salzhaltige Lösungen, Chlor, gesättigte Kohlenwasserstoffe, Benzin, Öl sowie tierische und pflanzliche Fette
  • Wetter-, Ozon-, Chlor- und UV-beständig

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
