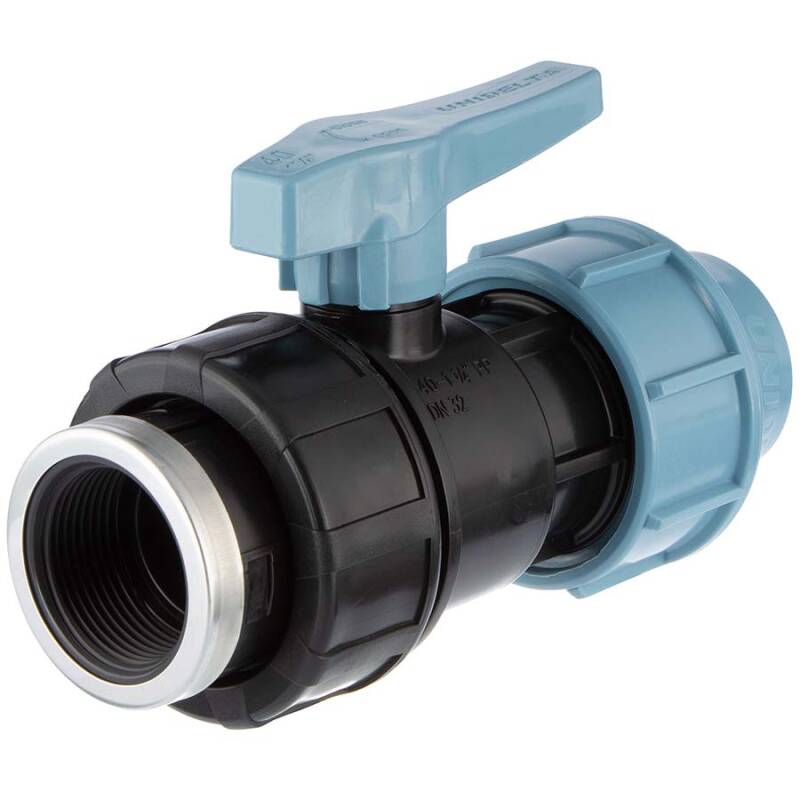

PP 2 way ball valve compression fitting x female thread, DVGW

SKU: PA0401
Auswahl Steuerzone / Lieferland
from
11,84 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
Variants

Product picture
Item no.
Variation
A
B
C
d
DN
g
H
L
l
Z
A2 ss ring
Pipe O-ø
Price
Quantity
PP 2 way ball valve compression fitting x female thread, DVGW
PA0401.020.020
20mm x 1/2"
50
51
68
20
15
Rp 1/2" (20,95mm)
17
126
54
55
NEIN
20
11,84 €*
pc:

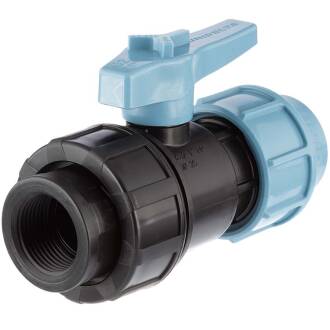

PP 2 way ball valve compression fitting x female thread, DVGW
PA0401.025.025
25mm x 3/4"
60
60
76
25
20
Rp 3/4" (26,44mm)
18
143
57
68
NEIN
25
12,61 €*
pc:
PP 2 way ball valve compression fitting x female thread, DVGW
PA0401.032.032
32mm x 1"
68
67
89
32
25
Rp 1" (33,25mm)
21
156
64
71
NEIN
32
13,27 €*
pc:
PP 2 way ball valve compression fitting x female thread, DVGW
PA0401.040.040
40mm x 1 1/4"
80
77
100
40
32
Rp 1 1/4" (41,91mm)
24
82
205
100
JA
40
19,28 €*
pc:
PP 2 way ball valve compression fitting x female thread, DVGW
PA0401.050.050
50mm x 1 1/2"
95
88
116
50
40
Rp 1 1/2" (47,81mm)
24
240
110
105
JA
50
26,12 €*
pc:
PP 2 way ball valve compression fitting x female thread, DVGW
PA0401.063.063
63mm x 2"
116
100
127
63
50
Rp 2" (59,61mm)
27
130
275
118
JA
63
42,16 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PP Kugelhahn für PE-Rohr Klemme x Innengewinde

DVGW geprüft für den Trinkwassereinsatz

Anschluss:
Klemme x Innengewinde (ab 1 1/4" mit V2A Verstärkungsring)
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Zulassung:
DVGW, KIWA, WRAS
Material:
PP Polypropylen
O-Ring:
NBR
Farbe:
Schwarz, Überwurfmutter: Blau
Verwendung:
Rohre aus PELD, PEHD, PE40, PE80, PE100

Unidelta Kugelsicherung

Justierbarer Sicherheitsblock

Bei den Unidelta-Ventilen ist die Kugel zu Prüfzwecken gut zugänglich. Das ist ein großer Vorteil, da etwaige Ablagerungen, die sich während des Gebrauchs angesammelt haben, einfach entfernt werden können. Bei einem Sicherheitsblock mit Gewinde wird der Druck nicht an die Kugel weitergegeben und die Leichtgängigkeit bleibt erhalten. Ebenso spielt die Fließrichtung des durchzuleitenden Mediums keine Rolle mehr, da durch den Sicherheitsblock mit Gewinde dieser nicht mehr durch den Wasserdruck herausgedrückt werden kann.


1. Die Überwurfmutter lösen. Dadurch wird die Innenverzahnung sichtbar. Dann den Griff vom Steuerstab entfernen. Beachten Sie, dass sich die Verzahnung für die Ventile 20-25-32mm im oberen Teil befindet (1A) und für die Ventile mit 40-50-63mm im unteren Teil (1B).


2. Die Verzahnung des Griffs in das Innere der Verzahnung der Halterung der Kugeldichtung einfügen. Zum Lösen den eingefügten Griff im Uhrzeigersinn drehen (2A + 2B).


3. Die Halterung der Kugeldichtung entfernen, um den Zugang zur Kugel zu ermöglichen (3A + 3B).

Klemmringverschraubung aus PP Polypropylen - universell einsetzbar

Trinkwasserversorgung:

  • DVGW geprüft für den Trinkwassereinsatz

Bewässerung:

  • Landwirtschaft, Gärtnerei & Gartenbau, Weinberge

Besprengung:

  • Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze

Industrie:

  • Druckluft, Wasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz

Qualität:

  • Wetter, UV- und Ozonbeständig, hervorragende, wartungsfreie Korrosionsbeständigkeit

Preis/Leistung:

  • unser Markenprodukt mit hervorragendem Preis-/Leistungsverhältnis

DOWNLOAD DVGW Prüfzeugnis Unidelta
DOWNLOADKWT Prüfzeugnis Unidelta
DOWNLOADRoHS Bestätigung Unidelta
DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen

Festziehen der Überwurfmutter mit Spezialschlüssel

Spannriemen

Unsere Empfehlung

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Motageschlüssel zum Festziehen der Überwurfmuttern an.

Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.

Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.

Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
