Variants

Item no.
Variation
h
H
L
M
Weight
ø
Price
Quantity
PA0131.020.020
1/2"
16,5
51,5
84,5
85
113
1/2" (20,96mm)
8,34 €*
pc.:
PA0131.025.025
3/4"
19,5
58
94
108
193
3/4" (26,44mm)
12,50 €*
pc.:
PA0131.032.032
1"
21,5
70
104,5
108
309
1" (33,25mm)
13,99 €*
pc.:
PA0131.050.050
1 1/2"
23,5
101
135
150
761
1 1/2" (47,80mm)
27,88 €*
pc.:
PA0131.063.063
2"
24,5
106
147
186
1135
2" (59,61mm)
40,66 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

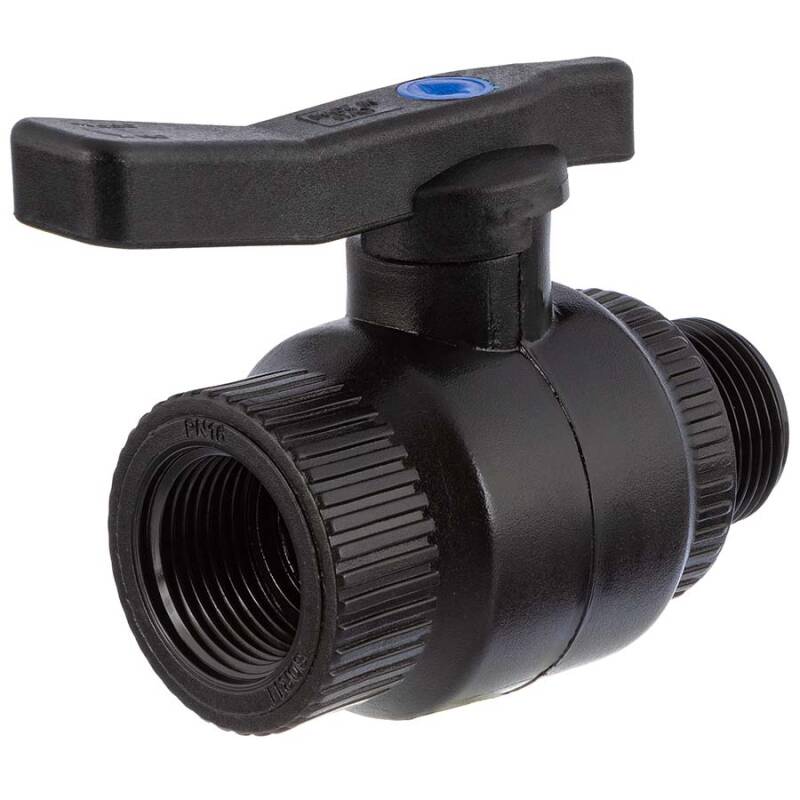

PP Kugelhahn Messingkugel Innen- x Aussengewinde

Anschluss:
Innen- x Aussengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Zertifikat:
KIWA
Kugel:
Messingkugel verchromt
Temperatur:
bis 80°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PP Polypropylen
Farbe:
Schwarz
  • Arbeitsdruck max. 16 bar (240 psi) bei 20°C - voller Durchlass
  • Betriebstemperatur max. 80°C
  • für Trinkwasser und nährende Flüssigkeiten, Wein etc.) geeignet - KIWA Zertifizierung
  • wetter-, UV- und Ozon-stabil
  • verchromte Messingkugel - kratzsicher auch bei Schmutzwasser
  • nach internationalen Standards gefertigt: ISO 9393-1:2004, ISO 9393-2:2005, UNI EN 10226-1, -2:2006
  • konform mit den Normen UNI EN 712, UNI EN 713,UNI EN 715, ISO 14236, UNI EN 10226-1,-2, ANSI/ASME B1.20.1 - UNI EN 1092-1
  • konform mit den Standards UNI 9561, UNI EN 712, UNI EN 713,UNI EN 715, ISO 14236, UNI EN 10226-1,-2, ANSI/ASME B1.20.1 - UNI EN 1092-1- ANSI, UNI 9561
  • für jederzeit lösbare Klemmverbindungen mit Hart-Rohr (PE-Rohr, PVC-Rohr) und PVC Flexschlauch
1
Steckverbindung PPCV/PPGF
2
Schraube Stahl
3
PPGF Handgriff
4
Messing Stift
5
O-Ring NBR
6
Körper PPGF
7
verchromte Messingkugel
8
O-Ring PTFE

PP Klemm Fittings für den universellen Einsatz bei Brauchwasser, Trinkwasser im privatem Bereich, Transport von nährenden Lösungen sowie industriellen Anforderungen


DOWNLOAD KIWA Zertifikat
DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
