PP manifolds and fittings

Item number: BF0001

1,32 €

including 19% VAT., plus shipping

Product picture Item no. Variation Price Quantity
Verteilersystem Doppelnippel einseitiger O-Ring 1" BF0104.032.032 Doppelnippel einseitig O-Ring 2,14 €*
Verteilersystem Doppelnippel einseitiger O-Ring 1 1/2" BF0104.050.050 Doppelnippel einseitig O-Ring 7,41 €*
Verteilersystem Doppelnippel einseitiger O-Ring 2" BF0104.063.063 Doppelnippel einseitig O-Ring 11,20 €*
Verteilersystem Reduziernippel einseitiger O-Ring 1" x 3/4" BF0205.032.025 Reduziernippel einseitig O-Ring 1,32 €*
Verteilersystem Reduziernippel einseitiger O-Ring 1 1/2" x 1 1/4" BF0205.050.040 Reduziernippel einseitig O-Ring 5,08 €*
Verteilersystem Reduziernippel einseitiger O-Ring 2" x 1 1/2" BF0205.063.050 Reduziernippel einseitig O-Ring 7,47 €*
Verteilersystem 1" Verbinder F/F BF0103.000.032 Verbinder F/F 3,38 €*
Verteilersystem Verbinder M/F 1" BF0107.032.032 Verbinder M/F 2,18 €*
Verteilersystem Verbinder M/F 1 1/2" BF0107.050.050 Verbinder M/F 6,84 €*
Verteilersystem Verbinder M/F 2" BF0107.063.063 Verbinder M/F 10,47 €*

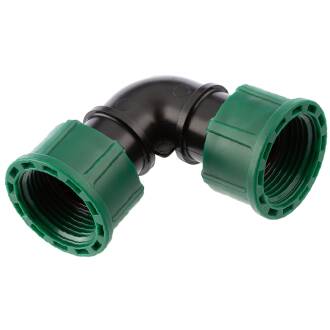

Verteilersystem Winkel F/F 1" BF0409.000.032 Winkel F/F 3,37 €*
Verteilersystem Winkel F/F 1 1/2" BF0409.000.050 Winkel F/F 11,36 €*
Verteilersystem Winkel F/F 2" BF0409.000.063 Winkel F/F 16,15 €*
Verteilersystem Winkel M/F 1" BF0410.032.032 Winkel M/F 2,27 €*
Verteilersystem Winkel M/F 1 1/2" BF0410.050.050 Winkel M/F 7,41 €*
Verteilersystem Winkel M/F 2" BF0410.063.063 Winkel M/F 11,20 €*
Verteilersystem 1" T-Stück F/M/M BF0523.032.032 T-Stück F/M/M 2,55 €*
Verteilersystem 1" T-Stück F/F/M BF0506.032.032 T-Stück F/F/M 2,98 €*
Verteilersystem 1" Kreuz F/M/F/F BF0509.032.032 Kreuz F/M/F/F 6,10 €*
Verteilersystem 1" Verteiler M/F/F/F open BF0820.332.032 Verteiler M/F/F/F 15,85 €*
Verteilersystem 1" Verteiler M/F/F/F/F open BF0820.432.032 Verteiler M/F/F/F/F 22,38 €*
Verteilersystem 1" Verteiler M/F/F/F/F/F open BF0820.532.032 Verteiler M/F/F/F/F/F 29,20 €*

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

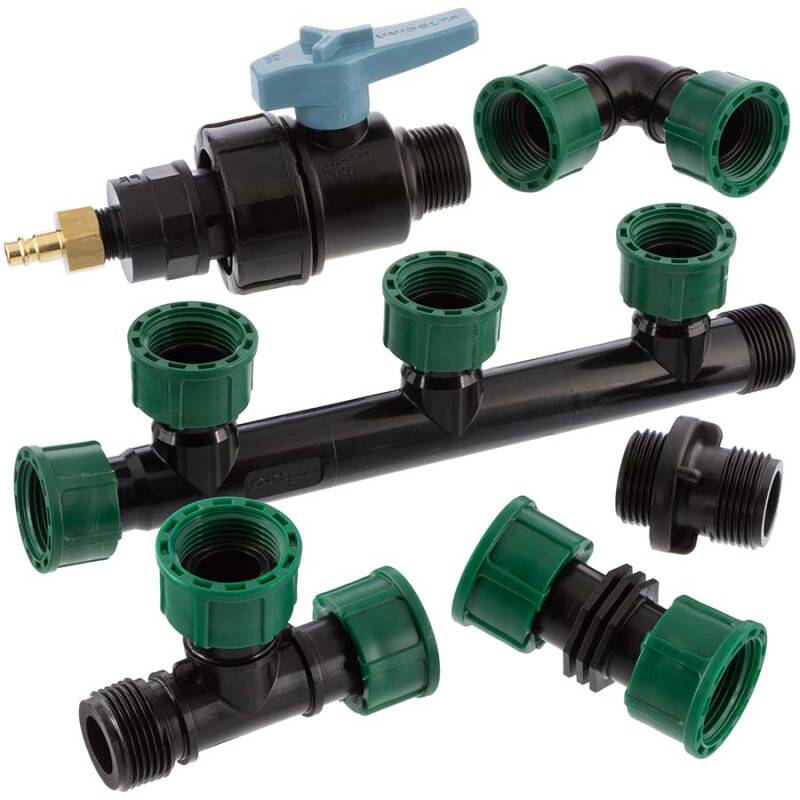

PP Polypropylen / POM Verteiler Verteilersystem Fitting mit Überwurfmutter

Das Verteilersystem mit Überwurfmuttern (Rollmuttern). Mittels dieser Einzelkomponenten lässt sich schier jede Variante eines modularen Verteilersystems aufbauen.
Die Überwurfmuttern sind mit innenliegenden O-Ringen bereits versehen und dichten gegen flachdichtende Aussengewinde ab.

Im Gegensatz zu einem Verteilersystem aus PVC-U punktet ein Verteilersystem aus Polypropylen mit allen Vorteilen dieses Kunststoffes, wie UV-Beständigkeit und höhere Wertigkeiten.
Anschluss:
Aussengewinde bzw. Überwurfmutter Innengewinde mit Dichtring
Legende:
F = female = Überwurfmutter incl. Dichtring
M = male = Aussengewinde
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung gegeneinander mit integriertem Dichtring gegen flachdichtendes Aussengewinde oder mit Teflonband o.ä.
Temperatur:
0°C bis 80°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C Medium Wasser, Verteiler für Bewässerungssysteme
Material:
PP Polypropylen / POM

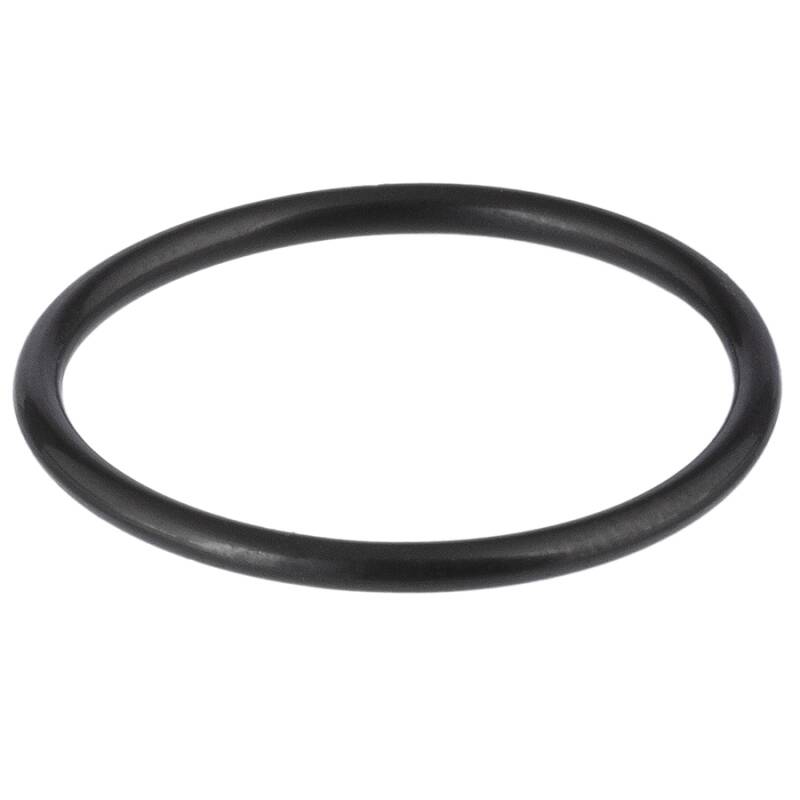

O-Ring:
NBR

Acrylnitril-Butadien-Kautschuk, kurz auch Nitrilkautschuk, Kurzzeichen NBR (Nitrile Butadiene Rubber) zählt zu den Synthesekautschuken

Farbe:
Schwarz, Überwurfmutter: Grün oder Schwarz
  • absolut ungiftig, geruchs- und geschmackslos
  • geeignet für den Transport von Trinkwasser, Wein, Getränke und andere nährenden Flüssigkeiten
  • beständig gegenüber anorganischen Salzen in wässrigen Lösungen, schwach organischen Säuren und Laugen, Alkohol und teilweise Ölen
  • sehr gute mechanische Eigenschaften gegenüber Waschchemikalien o.ä
  • schützt als elektrisch isolierendes Material gegen elektrochemische Korrosion und Perforation, welche durch Streuströme verursacht wird
  • Wetter-, Ozon und UV-beständig

BW-109 Anwendung

Verbinden von Verteilerelementen mit Magnetventil o.ä.

Für das Verbinden von Verteilerelementen mit Magnetventil o.ä. ist der Fitting Doppelnippel mit einseitigem Dichtring PF018 ideal.
Der integrierte Dichtring im Verteilerelement schließt mit dem flachdichtendem Ende Button 1 des Doppelnippels ab.
Das gegenüberliegende Aussengewinde mit integriertem Dichtring Button 2 dient zur Abdichtung zum Innengewinde des Magnetventils.

Zusammenbau

Schrauben Sie zuerst die Seite mit dem integriertem Dichtring in das Magnetventil o.ä.
Dann schrauben Sie die Überwurfmutter auf das gegenüberliegende Aussengewinde des Doppelnippels. Kurz vor Ende des Festziehens richten das Verteilerelement aus.
DOWNLOAD PP Polypropylen technische Charakteristik
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
