Variants

Product picture
Item no.
Variation
Connection
Price
Quantity
Pressure and flow control device female thread 3/4"
BW0003.A25.A25
Kugelhahn mit 3/4" (26,44mm) Aussengewinde
3/4" (26,44mm) Innengewinde
20,96 €*
pc.:

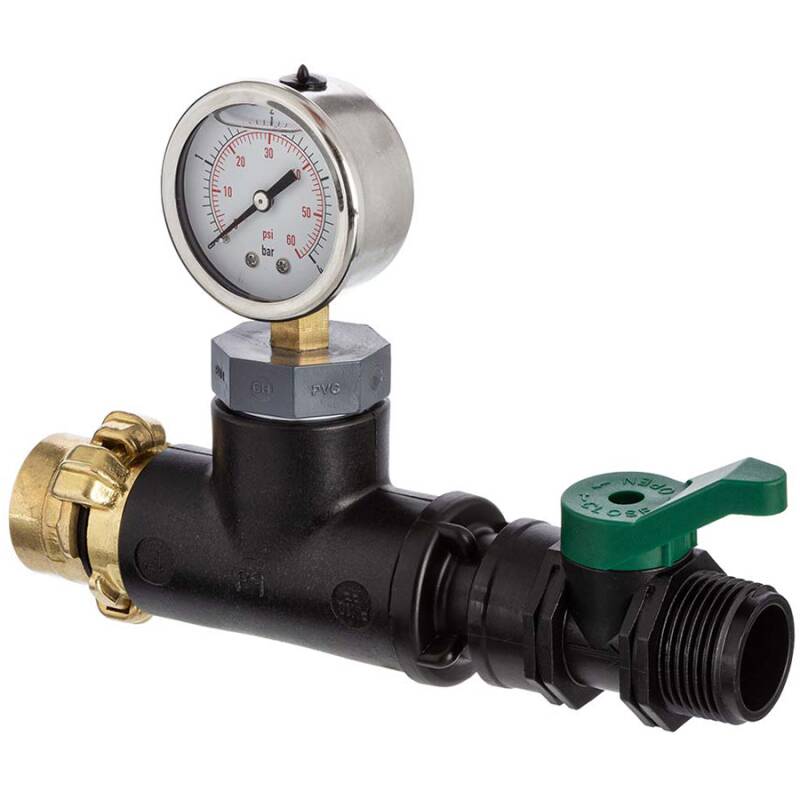

Pressure and flow control device female thread 1"
BW0003.A25.A32
Kugelhahn mit 1" (33,25mm) Aussengewinde
1" (33,25mm) Innengewinde
22,24 €*
pc.:
Pressure and flow control device female thread 1 1/4"
BW0003.A25.A40
Kugelhahn mit 1 1/4" (41,91mm) Innengewinde
1 1/4" (41,91mm) Innengewinde
23,42 €*
pc.:

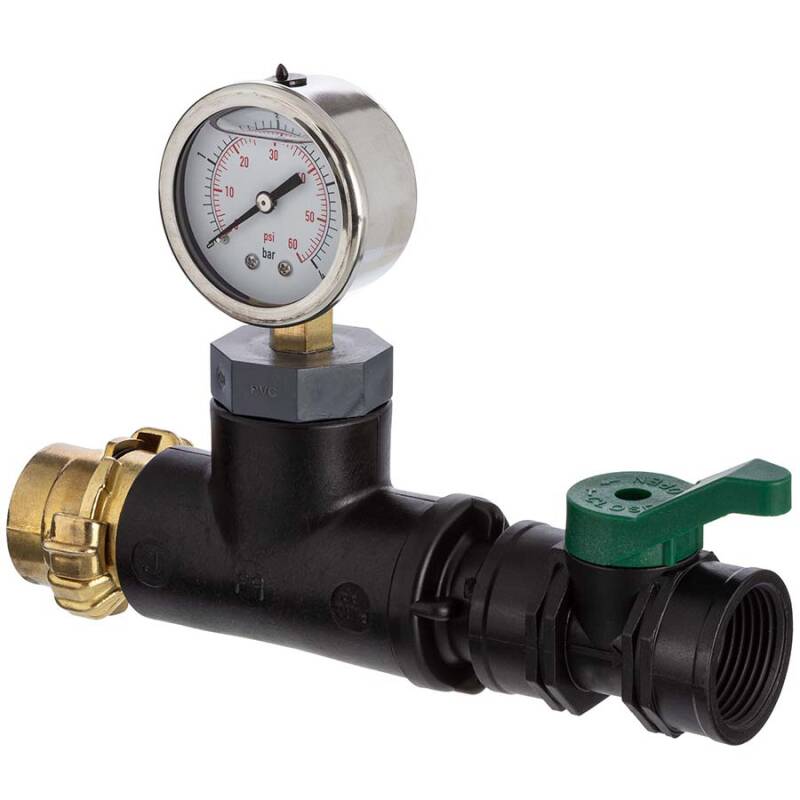

Pressure and flow control device
BW0003.I25.I25
Kugelhahn mit 3/4" (26,44mm) Innengewinde
3/4" (26,44mm) Innengewinde
21,18 €*
pc.:
Pressure and flow control device
BW0003.I25.I32
1" (33,25mm) Kugelhahn mit Innengewinde
1" (33,25mm) Innengewinde
22,97 €*
pc.:
Pressure and flow control device
BW0003.I25.I40
Kugelhahn mit 1 1/4" (41,91mm) Innengewinde
1 1/4" (41,91mm) Innengewinde
24,15 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

Messgerät für Druck- und Durchflussbestimmung

  • aufgebaut als 3/4" System zum optimalen Durchfluss
  • hochwertiger Manometer 2" V2A Edelstahl mit Glyzerinfüllung
  • verfügbar in 3 Anschlussvarianten zur Abdeckung aller Wasserhahnanschlüsse
  • vormontiert, Teflonband für Abdichtung liegt bei

Welchen Anschluss hat mein Wasserhahn?

Kein passender Anschluss zum vorhandenen Wasserhahn - das muss nicht sein.

Bitte überprüfen Sie an Hand eines Beispiels die Anschlussgröße Ihres Wasserhahns

MEHR LESEN Beispielwasserhahn Vermaßung

Wieviel Wasser steht Ihrem geplanten Bewässerungssystem zur Verfügung? Dieses Messgerät dient zur Bestimmung der verfügbaren Wassermenge

  • Schrauben Sie den GEKA-Adapter auf den Wasserhahn oder das vorhandene Aussengewinde auf.
  • das Messerät mit dem GEKA-Gegenstück am Adapter verbinden
  • Wasserhahn voll öffnen (Ablauf in geschlossenen Raum mit mind. 19mm (3/4") Schlauch)
  • Regulieren Sie den Wasserdurchfluss mit dem Kugelhahn am Messgerät, so dass am Manometer ein Leitungsdruck von 3,5 bar angezeigt wird
  • Befüllen Sie einen 10l Eimer und stoppen Sie die Zeit, welche benötigt wird
Die durchgeführte Messung ist die Grundlage Ihrer weiteren Berechnung oder Auswahl. Ein Fehler an dieser Stelle kann weitreichende Korrekturen zu einem späteren Zeitpunkt nach sich ziehen. Führen Sie im Idealfall die Messung zu zweit aus und dies mehrere Male, so dass Sie einen sicheren Durchschnittswert erzielen können.
Als Beispiel wurde Ihr 10l Eimer in 20sec. befüllt.
  • 3.600 Sekunden / Stunde : 20 Sekunden = 180 Eimer
  • 180 Eimer x 10l = 1.800 Liter / Stunde
  • Ihrem geplanten Bewässerungsanlage stehen 1.800 Liter / Stunde zur Verfügung
  • Sie können als Beispiel 18 Regner mit einem Stundenverbrauch von 100l optimal betreiben

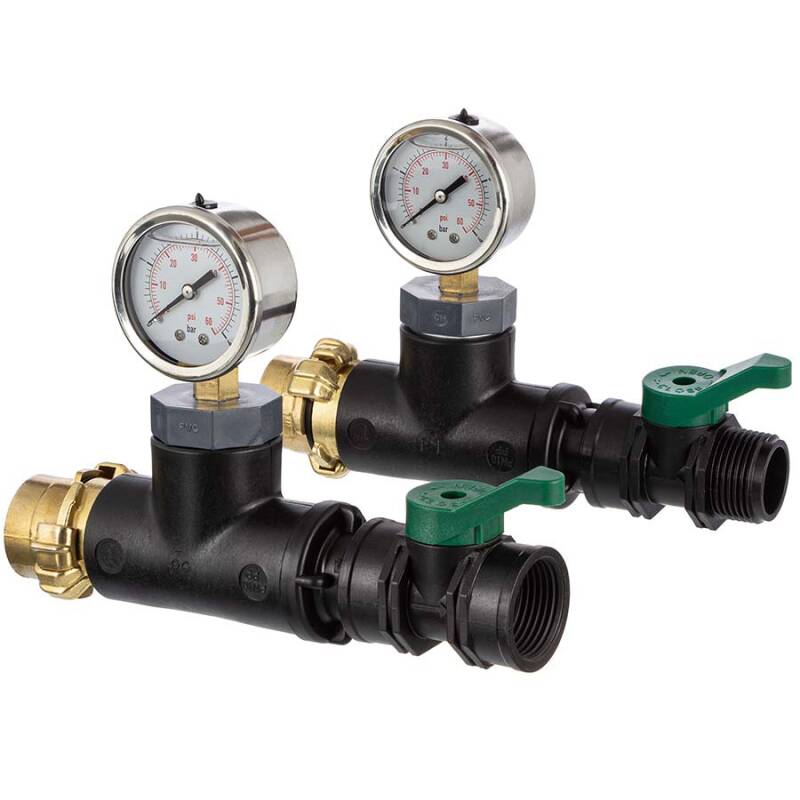

Messgerät für Druck- und Durchflussbestimmung

Das Messgerät für Druck- und Durchflussbestimmung im Einsatz

Ermitteln Sie die maximale Entnahmemenge schnell und einfach mit unserem Messgerät für Druck- und Durchflussbestimmung. Die Glyzerinlagerung der Anzeige im hochwertigen Manometer verhindert ein "Zittern" der Anzeigenadel und ermöglicht so ein genaueres Einstellen und letztendlich eine genauere Mengenermittlung.

Arbeiten Sie mit mehreren Kreisläufen, falls der Gesamtverbrauch der Regner die verfügbare Wassermenge am Leitungsstrang übersteigt. Planen Sie ebenfalls mehrere Kreisläufe, wenn die Anforderungen Ihres Grundstückes unterschiedliche Beregnung benötigt.
