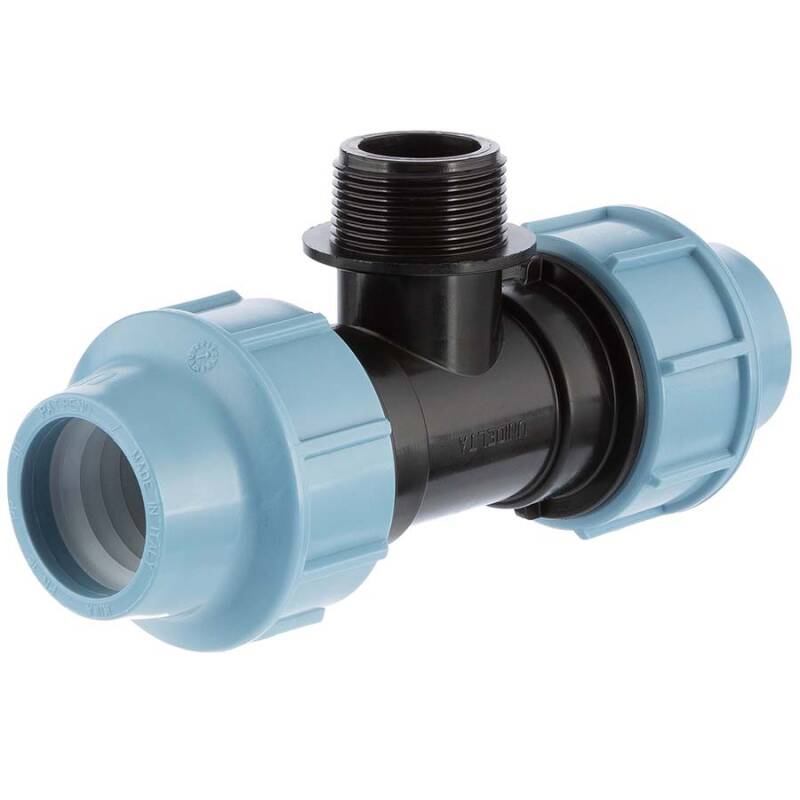

Tee 90° compression fitting x male thread, DVGW

Item number: PP0506

Item no. Variation Price Quantity
PP0506.020.020 20mm x 1/2" 2,12 €*
PP0506.020.025 20mm x 3/4" 2,12 €*
PP0506.025.020 25mm x 1/2" 2,77 €*
PP0506.025.025 25mm x 3/4" 2,77 €*
PP0506.025.032 25mm x 1" 2,75 €*
PP0506.032.020 32mm x 1/2" 3,38 €*
PP0506.032.025 32mm x 3/4" 3,49 €*
PP0506.032.032 32mm x 1" 3,49 €*
PP0506.032.040 32mm x 1 1/4" 3,45 €*
PP0506.040.032 40mm x 1" 5,97 €*
PP0506.040.040 40mm x 1 1/4" 5,97 €*
PP0506.040.050 40mm x 1 1/2" 6,07 €*
PP0506.050.040 50mm x 1 1/4" 8,58 €*
PP0506.050.050 50mm x 1 1/2" 8,58 €*
PP0506.050.063 50mm x 2" 8,58 €*
PP0506.063.050 63 x 1 1/2" 17,65 €*
PP0506.063.063 63mm x 2" 17,67 €*

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PP Klemmringverschraubung T-Stück Klemme x Aussengewinde

DVGW geprüft für den Trinkwassereinsatz

Anschluss:
2fach Klemme x Aussengewinde
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

R (konisch),
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C
Material:
PP Polypropylen
O-Ring:
NBR

Acrylnitril-Butadien-Kautschuk, kurz auch Nitrilkautschuk, Kurzzeichen NBR (Nitrile Butadiene Rubber) zählt zu den Synthesekautschuken

Farbe:
Schwarz, Überwurfmutter: Blau
Verwendung:
Rohre aus PELD, PEHD, PE40, PE80, PE100
Einsatzbereich:
Pikto
Zertifikat:
DVGW Qualitätslogo
DVGW geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.

Klemmringverschraubung aus PP Polypropylen - universell einsetzbar

Trinkwasserversorgung:
  • DVGW geprüft für den Trinkwassereinsatz
Bewässerung:
  • Landwirtschaft, Gärtnerei & Gartenbau, Weinberge
Besprengung:
  • Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze
Industrie:
  • Wasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz
Qualität:
  • Wetter, UV- und Ozonbeständig, hervorragende, wartungsfreie Korrosionsbeständigkeit
Preis/Leistung:
  • unser Markenprodukt mit hervorragendem Preis-/Leistungsverhältnis

DOWNLOAD DVGW Prüfzeugnis Unidelta
DOWNLOADKWT Prüfzeugnis Unidelta
DOWNLOADRoHS Bestätigung Unidelta

DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen

verarbeiten von UNIDELTA 20mm - 40mm Klemmfittings


verarbeiten von DELTAONE 50mm - 110mm Klemmfittings


Festziehen der Überwurfmutter mit Spezialschlüssel

Spannriemen

Unsere Empfehlung

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Montageschlüssel zum Festziehen der Überwurfmuttern an.
Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.
Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.
Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.

PP T-Stück 90 Grad 3fach Klemme DVGW Unidelta

PP T-Stück 90° PP Klemmverschraubung für PE-Rohr mit drei Klemmmuffen für einen Rohrabgang im 90 Grad Winkel. Die Rohre werden in die Klemmmuffen eingeschoben und verklemmt. Wichtig ist das anfasen des Rohres, so dass das "eintauchen" des Rohres einfach gelingt und z.B. den O-Ring nicht beschädigt oder unkontrolliert nach unten gedrückt wird.
PE-Rohr Fittings und PE-Rohr zu Großhandelskonditionen bestellen bei PVC-Welt.de für Privatkunden und Gewerbekunden. Günstige Preise - sehr gute Qualität - schnelle Lieferung.
Höchste Qualität in Verbindung mit einer DVGW Zertifizierung und KTW-Zertifizierung für geprüften Einsatz in der Trinkwasserversorgung garantieren die Produkte von unserem Partnerlieferanten UNIDELTA. Ebenso liegt zum Download bereit die RoHS Bestätigung von Unidelta für unser Unternehmen.

Die Produkteigenschaften von PP Polypropylen Klemmverbindungen:
  • Überwurfmutter aus PP Polypropylen
  • Grip-Ring Dichtring aus weißem POM Polyoxymethylene
  • Einlegeteil O-Ring Fixierung PP Polypropylen
  • O-Ring NBR
  • Körper Basisteil aus PP Polypropylen
PP Polypropylen T-Stück 3fach Klemmverschraubung weisen eine gute Beständigkeit gegen wässrige Lösungen anorganische Säuren, schwache organische Säuren, Spirituosen und Öle auf, keine Beständigkeit liegt vor für starke Oxidationsmittel, halogenierte Kohlenwasserstoffe, quillt mit aliphatischen und aromatischen Kohlenwasserstoffen.
