Variants

Product picture
Item no.
Variation
B
d
E
L
L1
Weight
Pipe O-ø
Price
Quantity

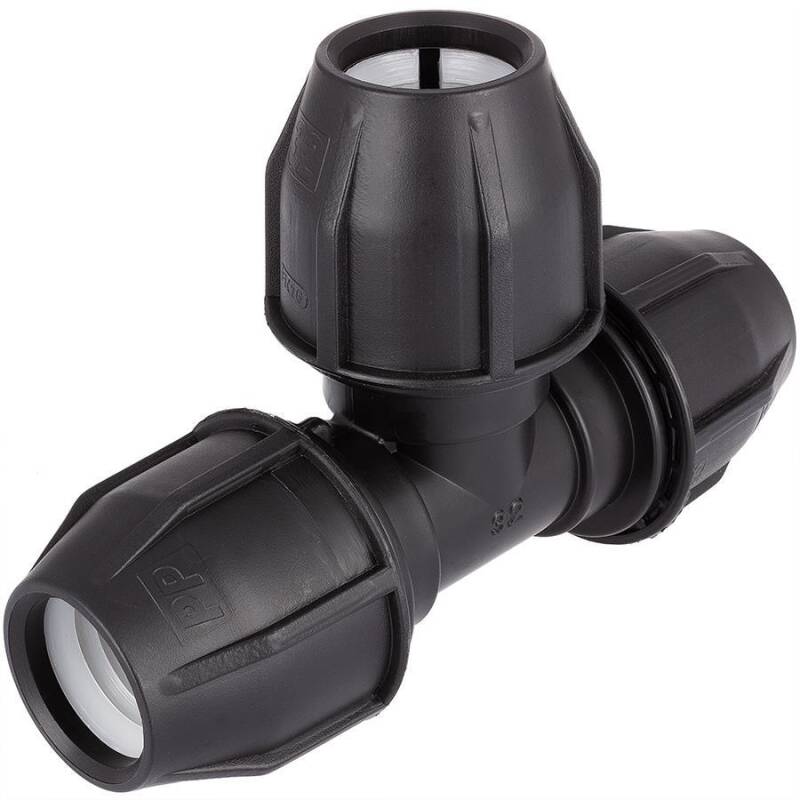

Tee 90° compression fitting 20mm
PZ0502.000.020
3fach 20mm
51
20
45
129
65
110
20
1,77 €*
pc.:
Tee 90° compression fitting 25mm
PZ0502.000.025
3fach 25mm
55
25
55
144
75
168
25
2,62 €*
pc.:
Tee 90° compression fitting 32mm
PZ0502.000.032
3fach 32mm
60
32
60
154
59
224
32
3,22 €*
pc.:
Tee 90° compression fitting 40mm
PZ0502.000.040
3fach 40mm
78
40
78
206
106
456
40
5,16 €*
pc.:
Tee 90° compression fitting 50mm
PZ0502.000.050
3fach 50mm
89
50
96
243
121
752
50
9,19 €*
pc.:
Tee 90° compression fitting 63mm
PZ0502.000.063
3fach 63mm
98
63
99
265
133
954
63
13,38 €*
pc.:
Tee 90° compression fitting - spare gasket 20mm
PZ0502.DIC.020
Ersatzdichtung 20mm
---
20
---
---
---
1
20
0,11 €*
pc.:
Tee 90° compression fitting - spare gasket 25mm
PZ0502.DIC.025
Ersatzdichtung 25mm
---
25
---
---
---
1
25
0,14 €*
pc.:
Tee 90° compression fitting - spare gasket 32mm
PZ0502.DIC.032
Ersatzdichtung 32mm
---
32
---
---
---
1
32
0,23 €*
pc.:
Tee 90° compression fitting - spare gasket 40mm
PZ0502.DIC.040
Ersatzdichtung 40mm
---
40
---
---
---
3
40
0,37 €*
pc.:
Tee 90° compression fitting - spare gasket 50mm
PZ0502.DIC.050
Ersatzdichtung 50mm
---
50
---
---
---
4
50
0,55 €*
pc.:
Tee 90° compression fitting - spare gasket 63mm
PZ0502.DIC.063
Ersatzdichtung 63mm
---
63
---
---
---
9
63
0,70 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PP Klemmringverschraubung T-Stück, 3fach Klemme

PP Klemmringverschraubung für den universellen Einsatz bei Brauchwasser, Trinkwasser im privaten Bereich und Bewässerung

Anschluss:
3fach Klemme
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PP Polypropylen
O-Ring:
PVC
Farbe:
Schwarz, Überwurfmutter: Schwarz
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen

Festziehen der Überwurfmutter mit Spezialschlüssel

Spannriemen

Unsere Empfehlung

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Montageschlüssel zum Festziehen der Überwurfmuttern an.

Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.

Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.

Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
