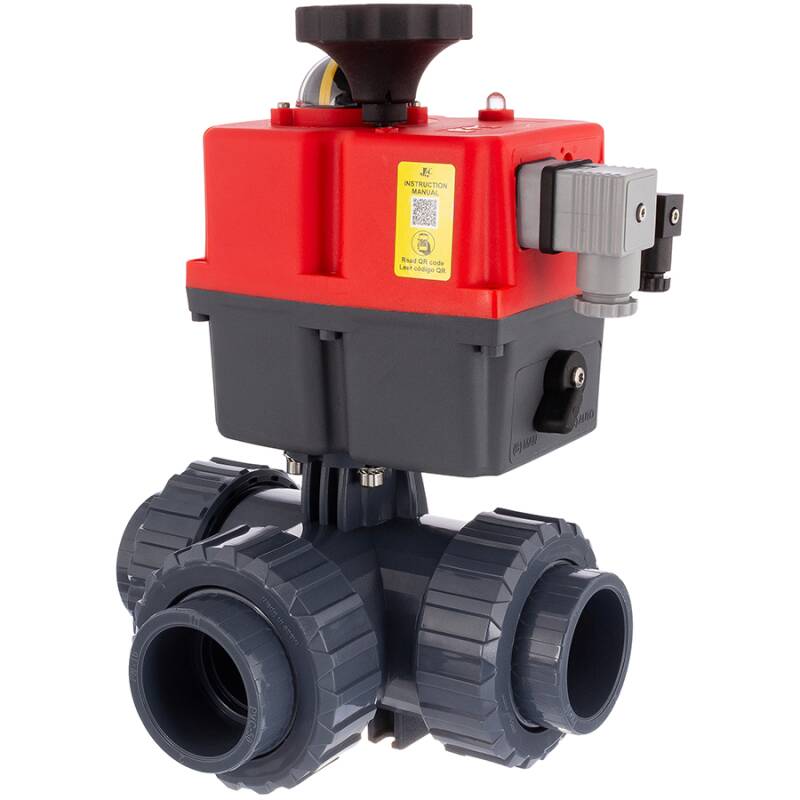

U-PVC 3 way solvent ball valve with electrical actuator 24 - 240 AC/DC with T-pattern

from
525,48 €
incl. 19% VAT , Free shipping
  • Available immediately
  • Available immediately
Variants

Item no.
Variation
D
E
H
L
Stellantrieb Typ
Tension
Price
Quantity
AKS958.S20.T32
32mm
32
177
220
160
J+J S20, 20 Nm
24 - 240 VAC
525,48 €*
AKS958.S20.T40
40mm
40
177
279
214
J+J S20, 20 Nm
24 - 240 VAC
553,03 €*
AKS958.S20.T50
50mm
50
177
279
216
J+J S20, 20 Nm
24 - 240 VAC
554,44 €*
AKS958.S35.T63
63mm
63
177
318
251
J+J S35, 35 Nm
24 - 240 VAC
628,37 €*
AKS958.S55.T75
75mm
75
177
384
308
J+J S55, 55 Nm
24 - 240 VAC
Sperrgutbild fehlt Sperrgut
957,12 €*
pc.:
AKS958.S55.T90
90mm
90
177
384
332
J+J S55, 55 Nm
24 - 240 VAC
Sperrgutbild fehlt Sperrgut
1.067,99 €*
pc.:
AKS958.S20.L32
32mm
32
177
220
160
J+J S20, 20 Nm
24 - 240 VAC
525,48 €*
AKS958.S20.L40
40mm
40
177
279
214
J+J S20, 20 Nm
24 - 240 VAC
553,03 €*
AKS958.S20.L50
50mm
50
177
279
216
J+J S20, 20 Nm
24 - 240 VAC
554,44 €*
AKS958.S35.L63
63mm
63
177
318
251
J+J S35, 35 Nm
24 - 240 VAC
628,37 €*
AKS958.S55.L75
75mm
75
177
384
308
J+J S55, 55 Nm
24 - 240 VAC
Sperrgutbild fehlt Sperrgut
957,12 €*
pc.:
AKS958.S55.L90
90mm
90
177
384
332
J+J S55, 55 Nm
24 - 240 VAC
Sperrgutbild fehlt Sperrgut
1.067,99 €*
pc.:

incl. 19% VAT , Free shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U 3Wege Kugelhahn 24 - 240 VAC, 3fach Klebemuffe

Der große Vorteil der aufwändigen Bauweise ist der einstellbare Sicherheitsblock. Der Druck der Einlegemuffe, welcher durch das Festziehen der Überwurfmutter nach innen weitergegeben wird, gelangt nicht an die Kugel, da an allen drei Seiten der Sicherheitsblock durch Gewinde fixiert und einstellbar ist. Der Hebel zur Justage des Sicherheitsblocks liegt bei.
Als Stellantrieb werden ausschließlich Multi-Voltage 24 - 240 VAC und 24 - 135 VDC eingesetzt. Kugelhahngehäuse und Multiflangegegenstück sind aus einem Guss - keine Sollbruchstelle durch angeklebte Stellantriebhalterung.

Spannung:
24 - 240 VAC und 24 - 135 VDC
Anschluss:
3fach Klebemuffe
Kugel:
T-Bohrung oder L-Bohrung
Besonderheit:
einstellbarer Sicherheitsblock, Griffhebel arretierbar und abschließbar
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
32 - 63mm max. PN 16 bar bei 20°C Medium Wasser, ab 75mm max. PN 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Zertifikat:
WRAS geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.
Einsatzbereich:


Der Kugelhahn:

  • bi-directional geformter Handgriff
  • Kugel und Zapfenloch poliert
  • justierbarer Sicherheitsblock
  • industriell einsetzbar - Teflon Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
  • O-Ringe EPDM
  • Arbeitsdruck 16 bar (240 psi) bei 20°C Medium Wasser bis 63mm
  • Arbeitsdruck 10 bar (150 psi) bei 20°C Medium Wasser ab 75mm
  • zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser
  • sicheres Handling durch griffsichere Überwurfmutter

Der Stellantrieb:

  • J+J Multi-Voltage ab Version S20
  • Multiflange Interface ISO 5211
  • Nothandbetätigung
  • 2Wege-Hilfsschalter
  • Optische Stellungsanzeige
  • Welle Polyamid nichtrostend
  • Interne Heizung um eine Beschädigung durch Kondensation vorzubeugen
  • elektronischer Drehmomentlimiter
  • Gehäuse aus Polyamid, IP-65

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Montage Instruktion: Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.
Die innenliegende Schaltraumheizung benötigt eine dauerhafte Spannungsversorgung.


Justierbarer Sicherheitsblock

Hidroten 3Wege Kugelhahn Sicherheitsblock

Druckverlust

Hidroten 3Wege Kugelhahn Druckverlust

Bohrung

Hidroten 3Wege Kugelhahn Druckverlust

Einsatzpunkt/Stellantrieb ändern

Der Stellantrieb fährt zwischen zwei Positionen im 90° Winkel "auf und zu". Als Beispiel: Bei der L-Bohrung und mittigen Zufluss kann somit zwischen Linksabgang und Rechtsabgang gewechselt werden (L-Bohrung Bild 1 + 2). Sollte ein anderer 90° Stellbereich gewünscht werden, so kann der Stellantrieb vom Kugelhahn und dem Verbindungsadapter getrennt, abgenommen und in die jeweilige neue Stellung gebracht werden. Hierzu sind lediglich die vier Verbindungsschrauben zu lösen.


MEHR LESEN Detailinfo: PVC-U Kugelhahn
MEHR LESEN Detailinfo: elektrischer Stellantrieb

DOWNLOAD WRAS Zertifikat (Trinkwasser)
DOWNLOAD RoHS Konformitätserklärung - Hidroten

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
