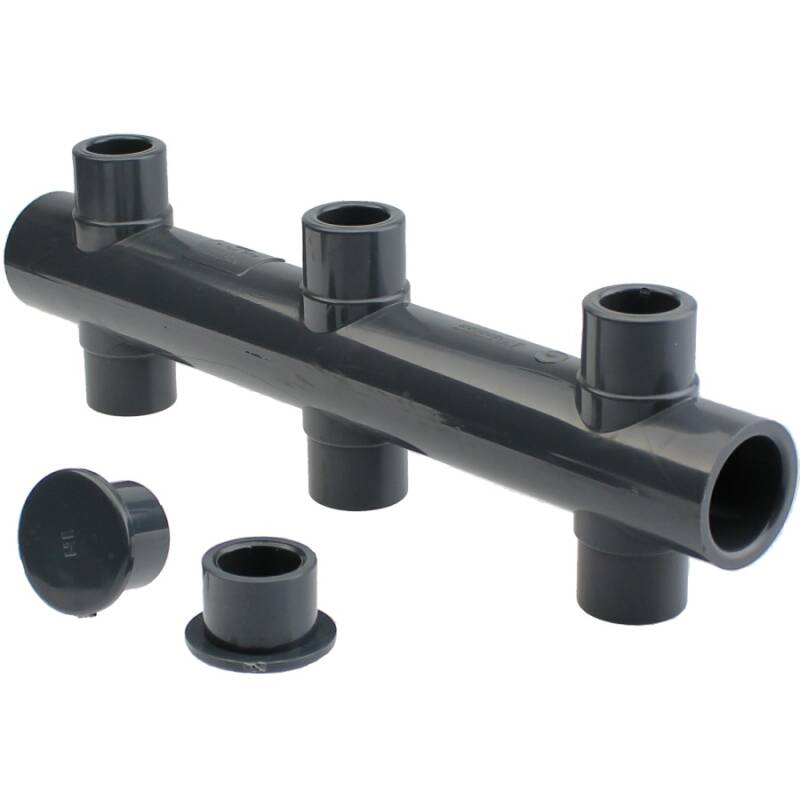

U-PVC 6 way manifold

SKU: AV1830
Auswahl Steuerzone / Lieferland
from
17,80 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
b
D
D1
d
E
L
Weight
Price
Quantity
AV1830.V32.032
32mm
21
32
43
32
115
312
415
17,80 €*
pc:
AV1830.V50.050
50mm
26
50
62
50
132
378
864
43,20 €*
pc:
AV1830.V63.063
63mm
37
63
75
63
159
462
1535
49,54 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

   Description

PVC-U Verteiler 6fach

Individuell einsetzbarer Verteiler, erweiterbar und endlos kombinierbar incl. zwei Endkappen zum Verschließen von zwei Ausgängen mit Klebemuffe.

Anschluss:
Klebemuffe / Klebestutzen - siehe Anschlussmöglichkeiten
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
AV-810 Anschlussschema

PVC-U Verteiler 6fach Anschlussmöglichkeiten

  1. Klebestutzen
  2. Klebestutzen
  3. Klebestutzen
  4. Klebemuffe (verschließbar mit beiliegender Klebekappe)
  5. Klebestutzen
  6. Klebestutzen
  7. Klebestutzen
  8. Klebemuffe (verschließbar mit beiliegender Klebekappe)

DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
