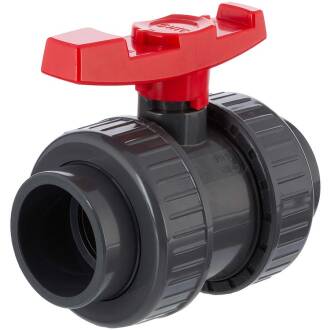

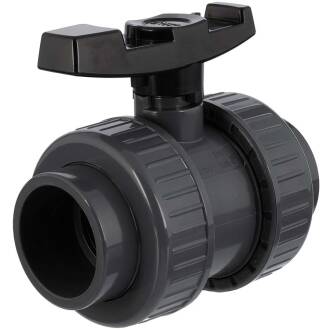

U-PVC and PTFE 2 way solvent ball valve with nuts

from
6,75 €
incl. 19% VAT , plus shipping costs
  • Available immediately
  • Available immediately
Variants

Item no.
Variation
B
D
DN
H
L
L1
Price
Quantity
AK0950.000.016
16mm
56
16
10
71
84
18
6,75 €*
pc.:
AK0950.000.020
20mm
56
20
16
71
84
18
6,75 €*
pc.:
AK0950.000.025
25mm
77
25
20
89
93
19
7,60 €*
pc.:
AK0950.000.032
32mm
75
32
25
94
104
23
11,09 €*
AK0950.000.040
40mm
102
40
30
118
123,5
26
14,42 €*
AK0950.000.050
50mm
119
50
40
136
144
32
18,79 €*
pc.:
AK0950.000.063
63mm
145
63
50
163
175
38
30,45 €*
AK0950.000.075
75mm
178
75
58
188
210
42
53,29 €*
pc.:
AK0950.000.090
90mm
195
90
80
247
277
52
94,03 €*
pc.:
AK0950.000.110
110mm
250
110
96
273
280
61
172,72 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Kugelhahn PTFE (Teflon) 2fach Überwurfmutter, 2fach Klebemuffe

Anschluss:
2fach Überwurf, 2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm max. 10 bar bei 20°C Medium Wasser
Kugeldichtung:
PTFE (Teflon)
O-Ring:
EPDM 70sh
Material:
PVC-U
Farbe:
Grau, Griff Rot
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Einsatzbereich:


Wichtig: Das Gewinde der Überwurfmutter ist bei jedem Kugelhahn oder anderer Armatur nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), PTFE (Teflon) Kugeldichtung, EPDM O-Ring




HTC AK0950 Kugelhahn Explosionsbild
 Nummer
 Bezeichnung  Material
 1
 Einlegeteil Klebemuffe  PVC-U
 2
 Überwurfmutter  PVC-U
 3
 O-Ring  EPDM
 4
 Körper  PVC-U
 5
 Griff  Polypropylen
 6
 Kugelwelle  PVC-U
 7
 Wellendichtung  2fach EPDM
 8
 Kugeldichtung  PTFE (Teflon)
 9
 Kugel  PVC-U
 10
 Sicherheitsblock O-Ring  EPDM
 11
 Sicherheitsblock  PVC-U
AK0950 Justierbarer Sicherheitsblock

Justierbarer Sicherheitsblock


  • das Feature der Oberklasse: justierbarer Sicherheitsblock
    • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Kugeldichtung PTFE (Teflon)
  • O-Ring FPM (Viton)
  • industriell einsetzbar - hervorragende Beständigkeit gegen Ozon, Sauerstoff, Mineralöle, synthetische Hydraulikflüssigkeiten, Kraftstoffe, Aromate, viele organische Lösungsmittel und Chemikalien.
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

Ersatzteile Kugelhahn HTC Serie AK0950

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

Others

AK0950.000.020

20mm .Step-File

AK0950.000.025

25mm .Step-File

AK0950.000.032

32mm .Step-File

AK0950.000.040

40mm .Step-File

AK0950.000.050

50mm .Step-File

AK0950.000.063

63mm .Step-File

AK0950.000.075

75mm .Step-File

AK0950.000.090

90mm .Step-File

AK0950.000.110

110mm .Step-File
