Description

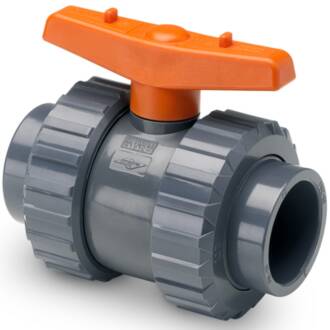

PVC-U Kugelhahn P.T.F.E. (Teflon), 2fach Klebemuffe
Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C, ab 75mm 10 bar
Material:
PVC-U
Farbe:
Grau, Griff Orange
Einsatzbereich:
Justierbarer Sicherheitsblock
Das Griffstück dient gleichzeitg als Regulierschlüssel für den justierbaren Sicherheitsblock. Für die schnelle Anpassung des Dichtungsträgers zur Kugel.
- justierbarer Sicherheitsblock
- Kugel und Zapfenloch poliert - Grundvoraussetzung für leichtgängiges Betätigen und dauerhafte Dichtigkeit
- P.T.F.E. (Teflon) Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
- O-Ringe EPDM 70 shore
- Arbeitsdruck 16 bar (240 psi) bei 20°C (16mm - 60mm)
- alle Kugelhähne werksseitig hydraulisch geprüft
