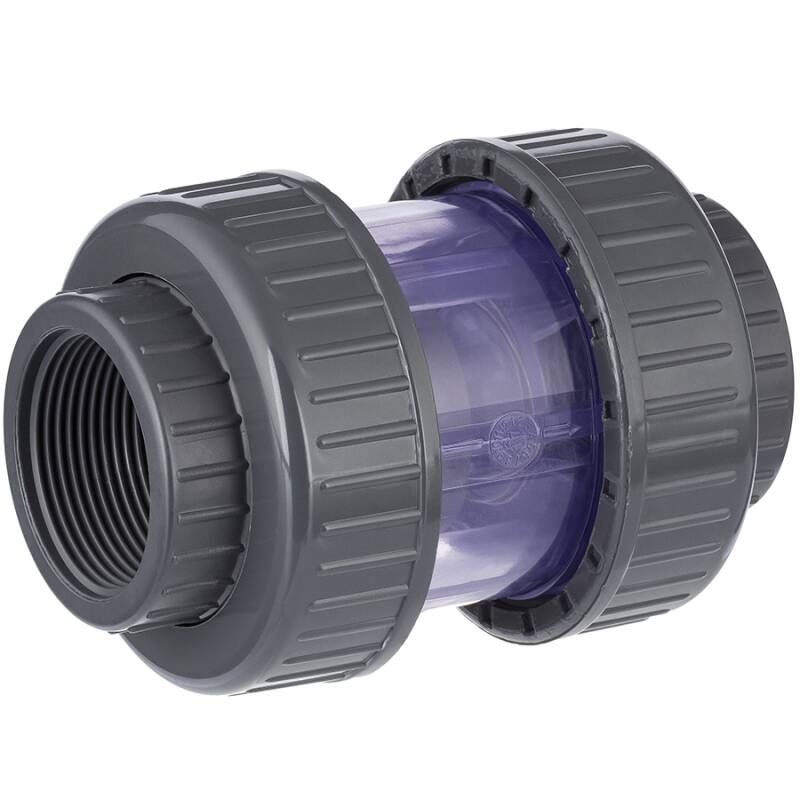

U-PVC check valve with female threads - transparent

from
6,46 €
incl. 19% VAT , plus shipping costs
  • Available immediately
  • Available immediately
Variants

Item no.
Variation
B
D
DN
L
L1
Price
Quantity
AK0823.000.020
1/2"
54,5
1/2" (20,96mm)
15
82,5
16
6,46 €*
AK0823.000.025
3/4"
59
3/4" (26,44mm)
20
93,5
17
8,75 €*
AK0823.000.032
1"
69
1" (33,25mm)
25
111
21
9,57 €*
pc.:
AK0823.000.040
1 1/4"
79,5
1 1/4" (41,91mm)
32
122
26
15,85 €*
AK0823.000.050
1 1/2"
94
1 1/2" (47,81mm)
40
142
27
17,42 €*
pc.:
AK0823.000.063
2"
117
2" (59,61mm)
50
170
34
31,02 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Rückschlagventil transparent 2fach Überwurf 2fach Innengewinde

Anschluss:
2fach Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ring:
EPDM
Feder:
Edelstahl AISI 304
Farbe:
Grau - transparenter Körper
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie sowie Vakuumleitungen.
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe, da ansonsten Verwirblungen aus der Pumpe zu Geräuschbildung im Ventil führen können. Abstand nach Pumpe mind. 5x Leitungsquerschnitt. Entfernen Sie nach Möglichkeit eingeschlossene Luft vor dem Rückschlagventil, da sich diese im Ventil sammeln kann und auch dadurch eine erhöhte Geräuschentwicklung sowie eine Verwirbelung des Volumenstroms entsteht.
Rückschlagventil Transparent 2fach Überwurf Klebemuffe

orange dot Druckverlustkurve

PVC-U Rückschlagventil Druckverlustkurve


Sicherer Verschluß horizontal und vertikal


Durch die Federunterstützung verschließt der Konus in horizontaler und vertikaler Stellung sicher. Das Design der seitlichen Führung erlaub einen reibungslosen Betrieb mit wenig Leistungsverlust bei äußerst geringem Schließdruck. Hierdurch kann das Rückschlagventil ebenso unter "low pressure" Bedingungen hervorragend eingesetzt werden.

AKC962 Detail Schließkonus

orange dot Ersatzteile Rückschlagventil HTC Serie AK0823

orange dot Download

DOWNLOADRoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
