Description

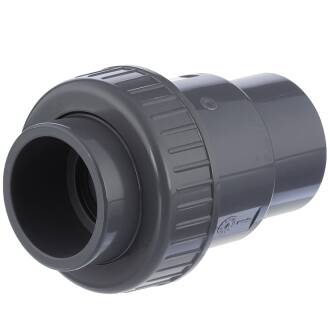

Rückschlagventil 1fach Überwurf, 2fach Klebemuffe
Anschluss:
1fach Überwurf, 2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PVC-U
Feder:
Edelstahl V2A, AISI-302
Farbe:
Grau
Rückschlagventil mit einem Kegel und V2A Feder als Verschlussmechanismus
- stehend und liegend verbaubar
- ohne Feder benutzbar bei geringerem Widerstand - dann aber nur stehender Verbau
- Tellerdichtung EPDM
Die Bauart und ihre Vorteile
- Feder geführt vom Kegelstößel - keine Verkantung in der Führung im Vergleich zu einer breiten Feder ohne Stößelführung
- Feder geführt vom Kegelstößel - weniger Schmutzfestsetzung in der Feder (Haare, Blätter, Tannennadeln etc.) im Vergleich zu einer breiten Feder ohne Stößelführung
- Kegel in Halbkugelform, Abdichtungsring nicht am Kegel - dadurch weniger Strömungsverwirbelungen
- Kegel in offener Halbkugelform - bessere, sofortige Abdichtung zur Tellerdichtung, da der rückfließende Wasserdruck den Kegelhohlraum zusätzlich beschwert und so besser verschließt
Ersatzteile für Rückschlagventil Typ A-960
Klebemuffe
Innengewinde
Überwurfmutter
