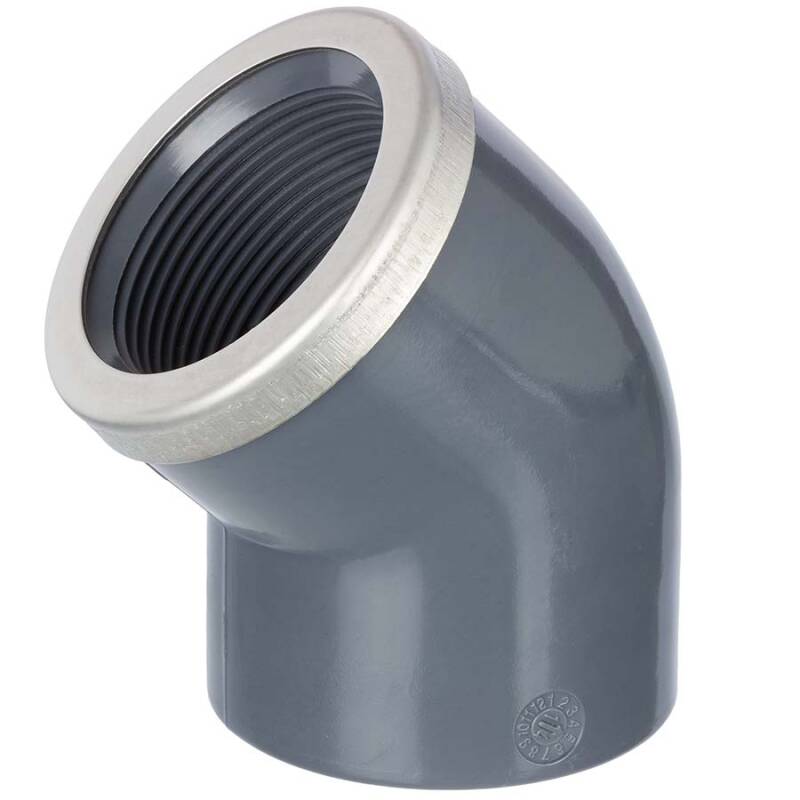

U-PVC solvent elbow 45° x reinforced female thread

SKU: AFX406
Auswahl Steuerzone / Lieferland
from
2,32 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF
How to measure a threaded fitting
  • Available immediately
   Variants

Item no.
Variation
A
B
C
D
DN
E
Weight
Price
Quantity
AFX406.020.020
20mm x 1/2"
20
25
16
5
15
1/2" (20,96mm)
25
2,32 €*
pc:
AFX406.025.025
25mm x 3/4"
25
32
19
6
20
3/4" (26,44mm)
33
2,56 €*
pc:
AFX406.000.032
32mm x 1"
32
40
22
7,5
25
1" (33,25mm)
48
3,33 €*
pc:
AFX406.040.040
40mm x 1 1/4"
40
50
26
9,5
32
1 1/4" (41,91mm)
87
4,05 €*
pc:
AFX406.050.050
50mm x 1 1/2"
50
63
31
11,5
40
1 1/2" (47,80mm)
174
5,75 €*
pc:
AFX406.063.063
63mm x 2"
63
75
38
14
50
2" (59,61mm)
248
7,50 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are in millimeters, weights in grams. For photographic representations, we use an item size and studio lighting. The images, technical data, dimensions, and designs are non-binding. They do not constitute warranted properties or guarantees of quality or durability. We reserve the right to make changes at any time without notice. The usable dimensions are defined or emphasized, or are derived from the item description. Additional dimensions are provided solely for illustrative purposes. Please note this in the event of misuse.

   Description

PVC-U Winkel 45° Klebemuffe x Innengewinde V2A Edelstahlring

Anschluss:
Klebemuffe x Innengewinde V2A Edelstahlring
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Gewindemuffe

Gewindemuffe, einseitig verstärkt mit V2A Edelstahlring

Der Edelstahlring kompensiert den auf das Gewinde einwirkenden Druck und verhindert eine Beschädigung oder Aufplatzen der Gewindemuffe. Die mit Edelstahlring verstärkte Gewindemuffe kann für höhere Druckstufen bis max. 16 bar eingesetzt werden.

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
