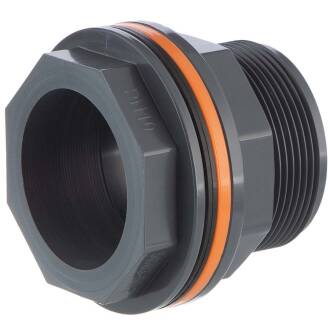

U-PVC solvent tank connector socket x socket/male thread

Item number: AF0820

Item no. Variation Price Quantity
AF0820.020.032 20 x 20mm, 1" 3,57 €*
AF0820.025.032 25 x 25mm, 1" 3,87 €*
AF0820.032.040 32 x 32mm, 1 1/4" 4,07 €*
AF0820.040.063 40 x 40mm, 2" 6,20 €*
AF0820.050.063 50 x 50mm, 2" 6,93 €*
AF0820.063.075 63 x 63mm, 2 1/2" 12,01 €*
AF0820.075.090 75 x 75mm, 3" 19,81 €*

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Tankdurchführung Tankconnector Klebemuffe x Klebemuffe/Aussengewinde

  • ideal zur Anbindung eines Schlauch- oder Rohrsystem an einen Behälter/Tank
  • mit breitem Mittenanschlag - von beiden Seiten kann ein Rohr eingeklebt werden
  • mit Einschränkung Nutzung des Aussengewindes z.B. zum Aufschrauben einer Schlauchtülle mit Überwurfmutter
Anschluss:
Klebemuffe x Klebemuffe/Aussengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Dichtung:
inklusive zwei Flachdichtungen EPDM
Tipp: "mind. Lochbohrung" zeigt Ihnen die optimale Lochausschnittsgröße an. Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä.. Dadurch erhalten Sie außerdem eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich das Silikon mit einem Messer leicht vom Behälter trennen.

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings


Flachdichtung EPDM

PE Gleitring

Tankdurchführungen werden herstellerabhängig mit unterschiedlichen Dichtringen, Flachdichtungen etc. angeboten.
Der PE-Gleitring sorgt u.a. dafür, dass die Energie der Bewegung der Überwurfmutter beim Zudrehen gleichmäßig an die Tankwand o.ä. weitergegeben wird und Überwurfmutter beim zudrehen nicht an der Flachdichtung "klebt" und somit die Flachdichtung nicht durch die Drehbewegung negativ beeinflußt wird.
Ein nützliches Teil zur optimalen Verteilung der Drehkraft.


Ersatzteile für Tankdurchführung Typ AF0820

Flachdichtung für Tankdurchführung
Flachdichtung für Tankdurchführung
PE Gleitring für Tankdurchführung
PE Gleitring für Tankdurchführung
Kontermutter Gegenmutter
Kontermutter Gegenmutter

PVC-Tankdurchführung mit beidseitig Klebemuffe

Die Tankdurchführung für den Behälterbau, Anbindung an Tanks, Pool, Teich oder Aquarium hat auf beiden Seiten eine Klebemuffe zum Einkleben von PVC-U Rohr. Der zusätzliche seitliche Abgang ermöglicht den Einsatz für verschiedene Misch- und Verteilersysteme und findet seinen Einsatz bis max. Arbeitsdruck von 10 bar bei 20° Medium Wasser. Die Rohre werden mit PVC-U Kleber verklebt.
Klebeanleitung: Kleben von PVC-U Rohren und Fittings

Einbautipp

Diese Tankdurchführung besitzt zwei Dichtungen aus EPDM. Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä.. Dadurch erhalten Sie außerdem eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich das Silikon mit einem Messer leicht vom Behälter trennen. Die Tankdurchführung ist ideal für die Verwendung bei Aquarien, Pool, Teich, Zisternen und Wassertanks. Eine Anbindung an einer planen Fläche ist ideal. Möchten Sie die Tankdurchführung an gewölbten Flächen wie z.B. Fässern oder Regentonnen anbringen, so überprüfen Sie vor Kauf die Biegung der Tonnenwölbung und die Wandungsstärke. Ist diese zu dick oder zu starr und es erscheint nicht möglich im Bereich der Tankdurchführung durch Andrehen der Kontermutter eine plane Fläche zu erzielen, so ist für solche Fälle eine PVC-Tankdurchführuung nicht zu empfehlen.

Die Anbindungsmöglichkeiten

Das Maß B gibt die Länge des Aussengewindes an. Wenn Sie die beiden Dichtungen und die Überwurfmutter abziehen, steht Ihnen das Nettonutzmaß zur Verfügung. Dies liegt je nach Größe des Tanklanschlusses bei ca. 30mm. Das Aussengewinde ist rein für die Aufnahme der Dichtungen und der Kontermutter ausgelegt und nicht zur Nutzung für den Anbau von Gewindefittings etc. ausgelegt.
