U-PVC threaded nut

SKU: AF0809
Auswahl Steuerzone / Lieferland
from
0,62 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
Variants

Product picture
Item no.
Variation
A
G
I
S
Price
Quantity

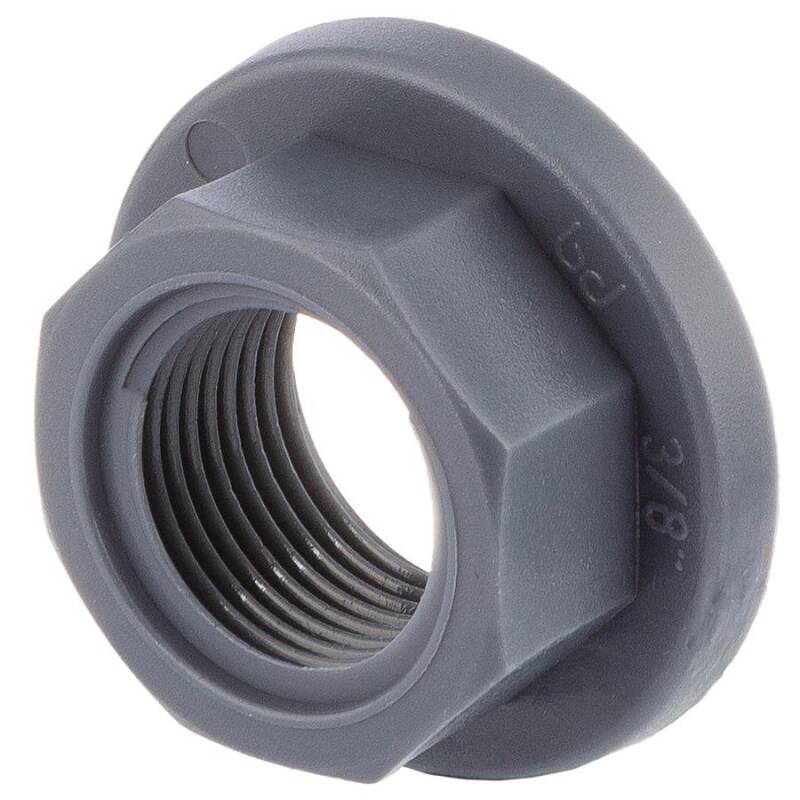

PP threaded nut 3/8"
AF0809.000.016
3/8"
32
3/8" (16,66mm)
14
24
1,29 €*
pc.:

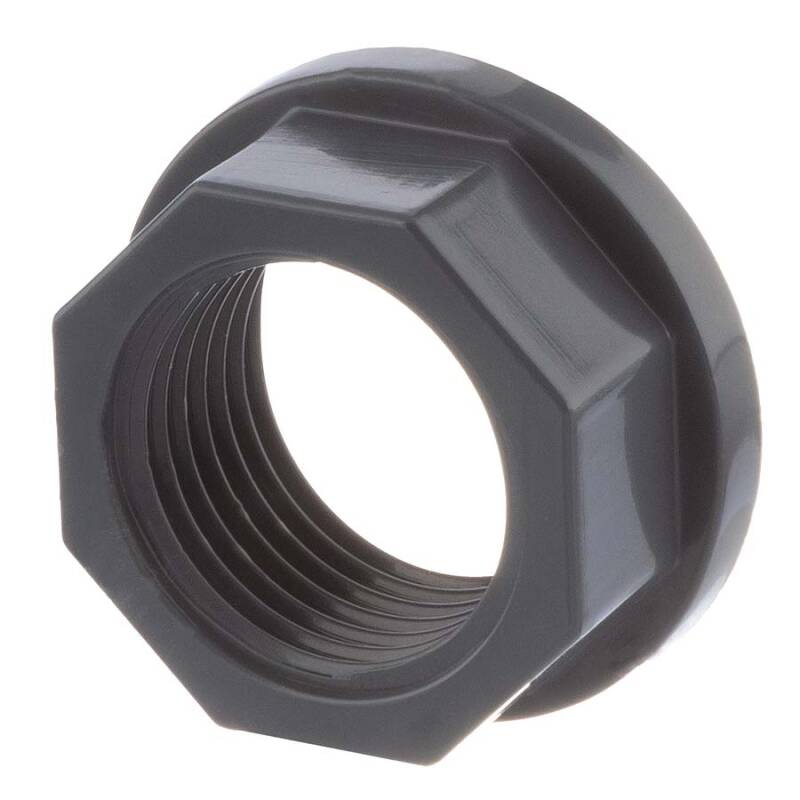

U-PVC threaded nut 1/2"
AF0809.000.020
1/2"
32
1/2" (20,96mm)
14
27
0,62 €*
pc.:
U-PVC threaded nut 3/4" A
AF0809.000.025
3/4"
39
3/4" (26,44mm)
13
33
0,63 €*
pc.:

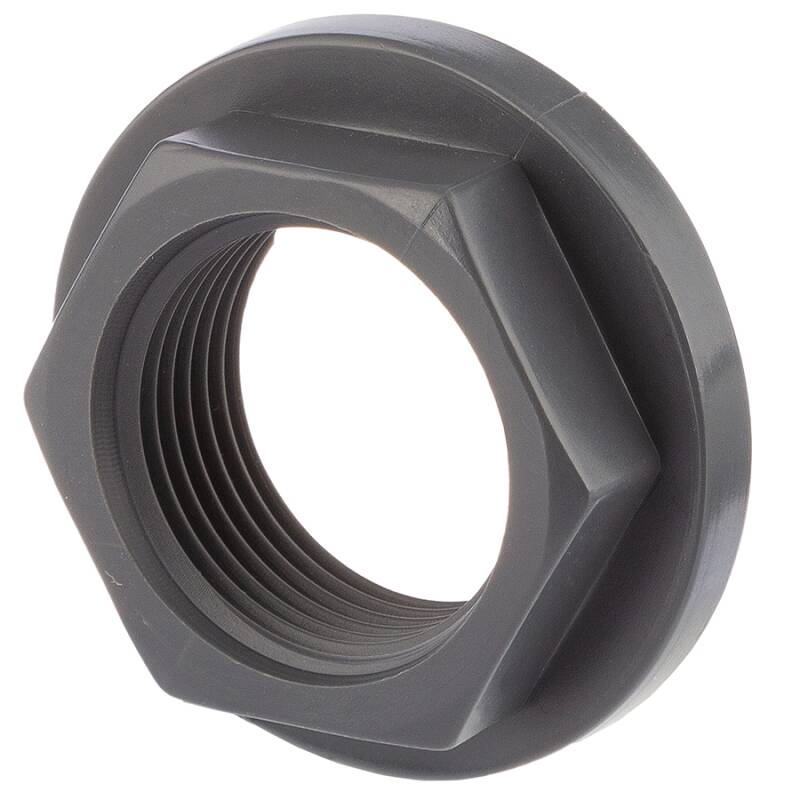

U-PVC threaded nut 1"
AF0809.000.032
1"
46
1" (33,25mm)
15,7
40
0,94 €*
pc.:

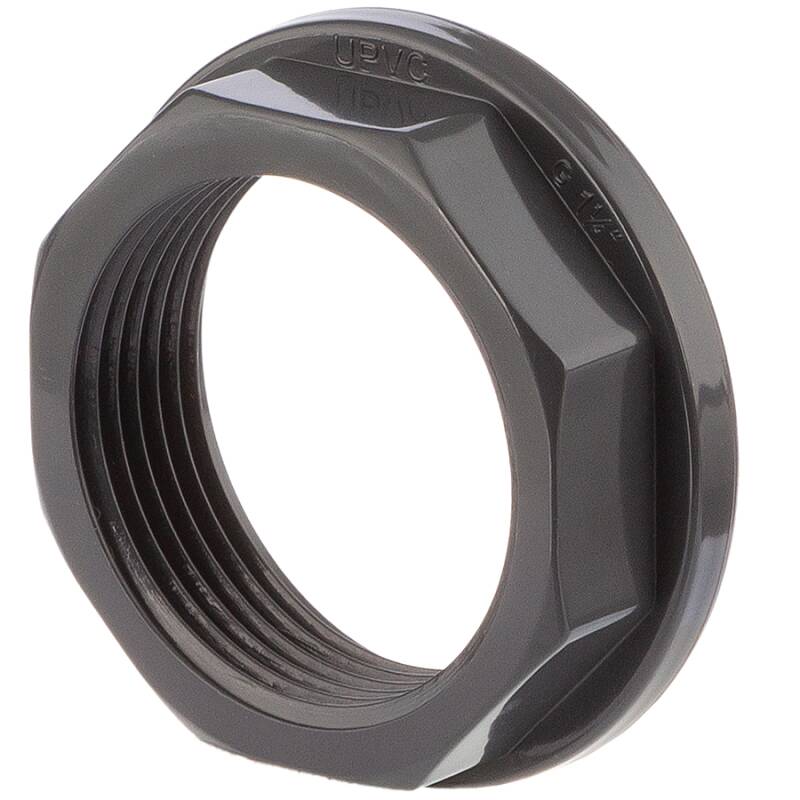

U-PVC threaded nut 1 1/4" A
AF0809.000.040.
1 1/4"
64
1 1/4" (41,91mm)
15
55
1,50 €*
pc.:
U-PVC threaded nut 1 1/2"
AF0809.000.050
1 1/2"
72
1 1/2" (47,80mm)
19
58
3,77 €*
pc.:

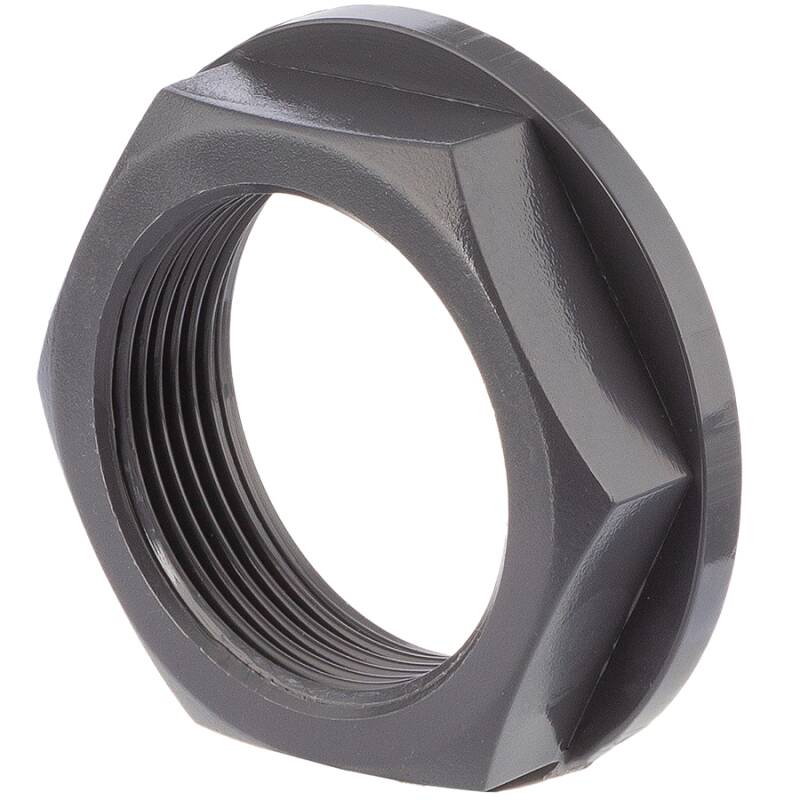

U-PVC threaded nut 1 3/4"
A-809-55
1 3/4"
72,5
1 3/4" (53,74mm)
19,5
64
2,02 €*
pc.:

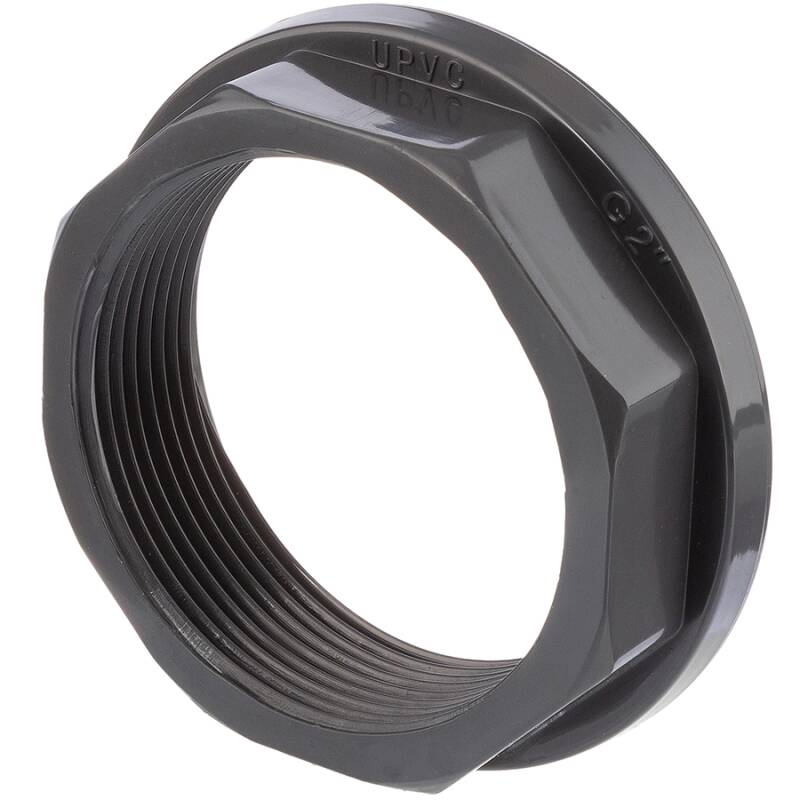

U-PVC threaded nut 2"
AF0809.000.063
2"
80
2" (59,61mm)
20
66
2,37 €*
pc.:

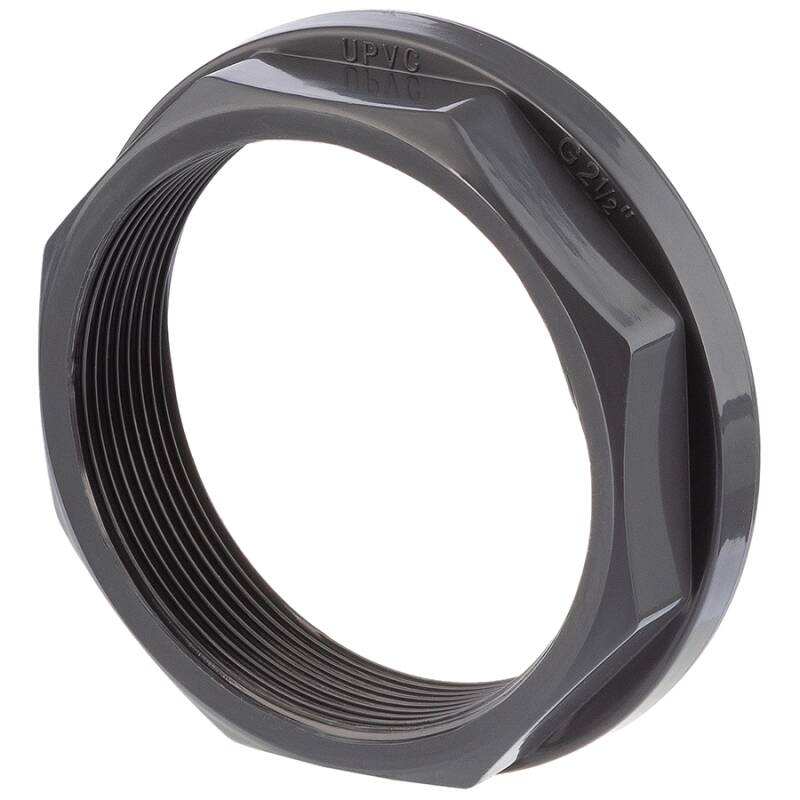

U-PVC threaded nut 2 1/2"
AF0809.000.075
2 1/2"
95
2 1/2" (75,18mm)
22
85
3,15 €*
pc.:

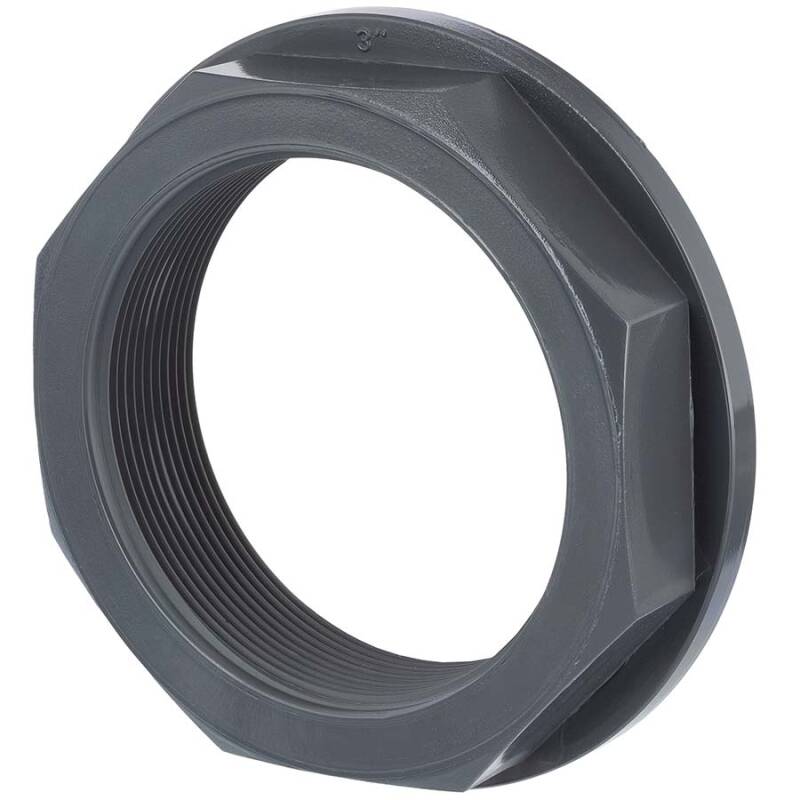

U-PVC threaded nut 3"
AF0809.000.090
3"
125
3" (87,88mm)
27
110
7,20 €*
pc.:

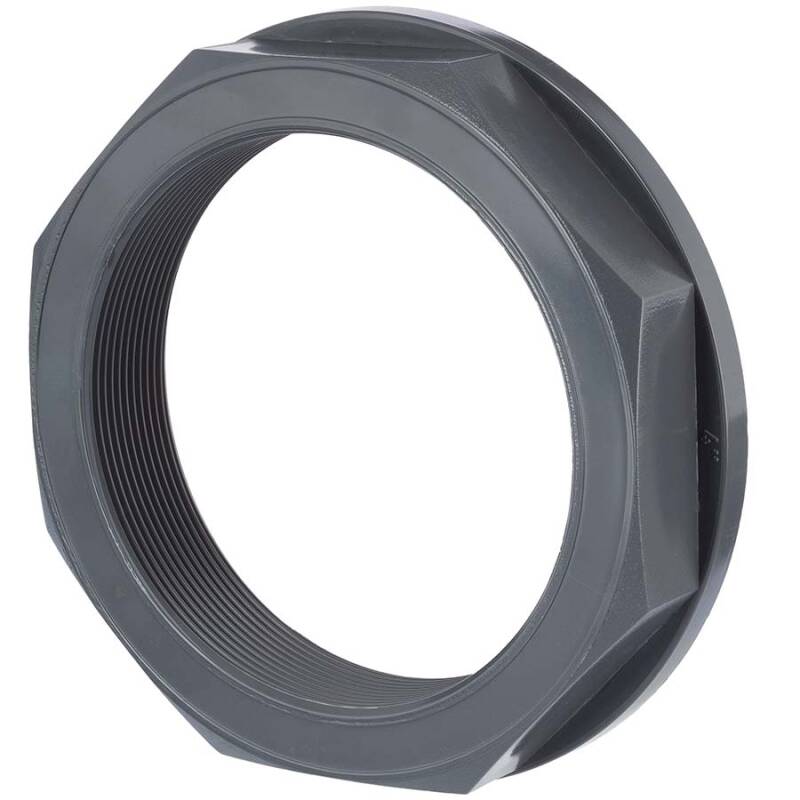

U-PVC threaded nut 4"
AF0809.000.110
4"
153
4" (113,03mm)
30
140
8,66 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Gegenmutter Kontermutter Innengewinde

Anschluss:
Innengewinde
Gewinde:
BSP Rohrgewinde G
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD RoHS Konformitätserklärung - Hidroten
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Kontermutter Gegenmutter Innengewinde

Die Kontermutter, auch als Gegnmutter bekannt sichert z.B. einen Gegnfitting mit Aussengewinde an einer zwischenliegenden Wand. Hier ist darauf zu achten, dass das Aussengewinde genügend Auflagefläche bietet, so dass ohne Beschädigung o.ä. mit einer PVC-U Mutter gekontert werden kann.
Eine Kontermutter oder Gegenmutter hat ein BSP G (Gas) Whitworth-Rohrgewinde. Unsere Kontermutter wird ebenso an unseren Tankdurchführungen eingesetzt - wertige, schwere, stabile Qualität in PVC.
Die offene Überwurfmutter ist rein für flachdichtende Anwendungen einsetzbar, z.B. mit Flachdichtung und direkt vor der Kontermutter aufgesetzen PE-Ring. Dieser PE-Ring sorgt während der konternden Drehbewegung für die gleichmäßige Verteilung des Konterdrucks.
PVC-U ist korrosionsbeständig, leicht und kann im gesamten Sanitärbereich oder der Prozesstechnik eingesetzt werden. Wir bieten Ihnen in unserem Webshop PVC-Welt.de alle gängigen Größen von 3/8 Zoll über 1/2 Zoll, 3/4 Zoll, 1 Zoll, 1,25 Zoll, 1,5 Zoll, 2 Zoll, 2,5 Zoll, 3 Zoll bis zu 4 Zoll. Ebenso erhalten Sie bei uns 1,75 Zoll als Ersatz z.B. für Tankdurchführungen, welche mit dieser Sondergröße ausgestattet sind.
