Variants

Product picture
Item no.
Variation
Thread
Price
Quantity
fittings for 16/17mm for dripline
BW0103.101.016
Steckverbinder 16mm gerade
---
0,15 €*
pc.:
fittings for 16/17mm for dripline
BW0103.102.116
Steckverbinder 16mm x Überwurf Innengewinde 1/2"
1/2" (20,96mm)
0,60 €*
pc.:
fittings for 16/17mm for dripline
BW0103.102.216
Steckverbinder 16mm x Überwurf Innengewinde 3/4"
3/4" (26,66mm)
0,65 €*
pc.:
fittings for 16/17mm for dripline
BW0103.108.120
Steckverbinder 16mm x Aussengewinde 1/2"
1/2" (20,96mm)
0,19 €*
pc.:
fittings for 16/17mm for dripline
BW0103.108.125
Steckverbinder 16mm x Aussengewinde 3/4"
3/4" (26,44mm)
0,23 €*
pc.:
fittings for 16/17mm for dripline
BW0103.QUI.M16
QuickConnector x Steckverbinder 16mm
---
0,85 €*
pc.:
fittings for 16/17mm for dripline
BW0103.403.016
Winkelsteckverbinder 16mm
---
0,15 €*
pc.:
fittings for 16/17mm for dripline
BW0103.502.016
T-Stück Steckverbinder 16mm
---
0,23 €*
pc.:
fittings for 16/17mm for dripline
BW0103.506.120
T-Stück Steckverbinder 16mm x Aussengewinde 1/2"
1/2" (20,95mm)
0,25 €*
pc.:
fittings for 16/17mm for dripline
BW0103.508.225
Y-Stück Steckverbinder 16mm x Aussengewinde 3/4"
3/4" (26,44mm)
1,43 €*
fittings for 16/17mm for dripline
BW0103.510.016
Steckverbinder Verteiler 16mm x Innengewinde 1"
1" (33,25mm)
1,96 €*
pc.:
fittings for 16/17mm for dripline
BW0103.815.008
Endstück "8"
---
0,15 €*
pc.:
fittings for 16/17mm for dripline
BW0103.815.016
Endstopfen 16mm
---
0,15 €*
pc.:
fittings for 16/17mm for dripline
BW0103.903.016
Kugelhahn 2fach Steckverbinder 16mm
---
1,06 €*
pc.:
fittings for 16/17mm for dripline
BW0103.904.116
Kugelhahn Steckverbinder 16mm x Überwurf Innengewinde 1/2"
1/2" (20,96mm)
1,24 €*
pc.:
fittings for 16/17mm for dripline
BW0103.904.216
Kugelhahn Steckverbinder 16mm x Überwurf Innengewinde 3/4"
3/4" (26,44mm)
1,24 €*
pc.:
fittings for 16/17mm for dripline
BW0103.905.116
Kugelhahn Steckverbinder 16mm x Aussengewinde 1/2"
1/2" (20,96mm)
1,12 €*
pc.:
fittings for 16/17mm for dripline
BW0103.905.216
Kugelhahn Steckverbinder 16mm x Aussengewinde 3/4"
3/4" (26,44mm)
1,18 €*
pc.:
fittings for 16/17mm for dripline
BW0103.906.020
Kugelhahn 2fach Aussengewinde 1/2"
1/2" (20,96mm)
1,33 €*
pc.:
fittings for 16/17mm for dripline
BW0103.906.205
Kugelhahn 2fach Aussengewinde 1/2" x 3/4"
1/2" x 3/4" (20,96mm x 26,44mm)
1,43 €*
pc.:
fittings for 16/17mm for dripline
BW0103.906.025
Kugelhahn 2fach Aussengewinde 3/4"
3/4" (26,44mm)
1,43 €*
pc.:
fittings for 16/17mm for dripline
BW0103.907.220
Kugelhahn Überwurf Innengewinde 3/4" x Aussengewinde 1/2"
3/4" x 1/2" (26,44 x 20,96mm)
1,68 €*
pc.:
fittings for 16/17mm for dripline
BW0103.907.225
Kugelhahn Überwurf Innengewinde x Aussengewinde 3/4"
3/4" (26,44mm)
1,58 €*
pc.:
fittings for 16/17mm for dripline
BW0103.900.225
Kugelhahn 2fach Aussengewinde 3/4"
3/4" (26,44mm)
1,61 €*
pc.:
fittings ball valve for 16mm for dripline
BW0103.900.016
Kugelhahn 2fach Steckverbinder 16mm
---
1,45 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

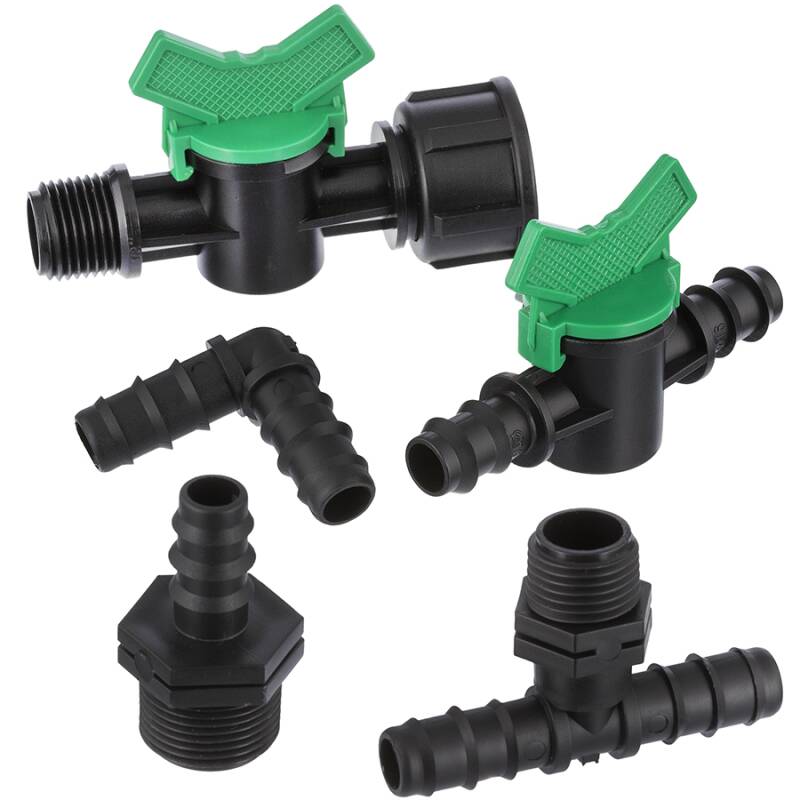

Steckverbinder für Tropfrohr, Verlegeschlauch Versorgungsschlauch 16mm

Die Montage der Steckverbinder ist denkbar einfach. Sie schneiden den Schlauch mit einem scharfen Messer (Cutter) gerade ab, so dass sich eine scharfe Schnittkante ergibt. Anschließen wird der Verbinder eingesteckt. Bei niedrigen Temperaturen erleichtert man sich die Montage durch leichtes Erwärmen (z.B. mit einer Heißluftpistole). Die Verwendung von zusätzlichen Schlauchschellen ist nicht notwendig.


Die Steckverbinder sind aus einem hochwertigen Kunststoff gefertigt und UV-beständig. Dadurch wird eine lange Lebensdauer sowie eine hohe Zuverlässigkeit im Betrieb Ihrer Bewässerungsanlage erreicht.


  • Farbe: Schwarz
  • empfohlener Maximaldruck: 1,8 bar (vorgeschalteter Druckbegrenzer)
  • keine Schlauchschellen nötig
  • Überwurf Innengewinde drehbar mit Flachdichtung
  • UV-beständig
  • verwendbar für alle Tropf- und Verlegeschläuche mit 16mm Aussendurchmesser PN4

Hinweis: Bei Artikeln mit Überwurfmutter ist diese frei drehbar und mit innenliegender Flachdichtung.
Hinweis: Steckverbinder für Tropfrohr bzw. Verlegerohr sind nicht geeignet für die Montage mit Schlauch. Die scharfkantigen Rippen sollen sich in das LDPE-Rohr (Tropfrohr, Verlegerohr) eindrücken. Bei einem Schlauch würde dies die innere Lage, die Schlauchseele verletzen.

Endstück 8 Dripleitung

Endstück "8" Endverschluss

Das Versorgungsrohr wird am Ende abgeknickt und mit dem "8"-Figurfitting fixiert, so dass auf einfache Weise der Durchfluss gestoppt ist.
