Description
ab Ende Februar 2019

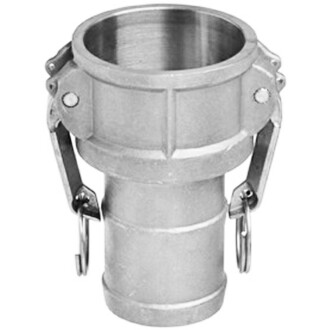

Schlauchkupplung Hebelarmkupplung System Kamlock Edelstahl V4A Typ C M-Teil Mutterteil mit Schlauchtülle
Die Kamlock Kupplungen haben ihren Ursprung in den USA und sind sicherlich eine der meist verbreitesten Kupplungstypen weltweit. Grundlage war die Norm des amerikanischen Militärs. Die Variantenbezeichnung wie z.B. 1" hat deshalb auch nichts mit dem europäischen BSP Zoll zu tun sondern bezieht sich auf das amerikanische INCH.Die Auswahl der richtigen Komponenten ist trotzdem ohne großes Fachwissen zu bewerkstelligen, da "Vater" und "Mutter" nur identische Maße (Maßangabe "B") haben müssen. Anschlüsse mit Innen- oder Aussengewinde weisen das europäische BSP Rohrgewinde G auf und sind kompatibel zu allen Fittings mit diesem Zollgewinde (BSP G).
Das Kamlock Schlauchkupplung Schnellkupplung Programm besticht durch sein einfaches Verschließsystem. Eine Familie, welche sich aus Vater- und Mutterteil logisch zusammensetzt und ergänzt und so universell in Landwirtschaft, Industrie und Privathaushalt bei ansprechenden Installationen Verwendung findet.
Typ C Kupplung ist kombinierbar mit Typ E, A und F Stecker sowie mit Abschlusskappe Typ DP.
| Anschluss: | Typ A Mutterteil x Schlauchtülle |
| Gewinde: | BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä. |
| Temperatur: | -10°C bis 80°C |
| Arbeitsdruck (PN) -20°C bis 40°C: | PN 16 bar |
| Material: | Edelstahl V4A 1.4408 |
| Dichtung: | NBR |
| Farbe: | Edelstahl |
 |
|
Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad. Stähle, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.
Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.
Edelstahl AISI 316 | Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A) Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt.
Einsetzbar in vielfältigen Anwendungen in Chemie-, Petrochemie- und Erdgasindustrie, Lebensmittelindustrie, korrosive Umgebungen und extremen Temperaturen ... Fluidtechnik, Kessel, Kondensatoren, Wäretauscher, Reaktoren ...
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
