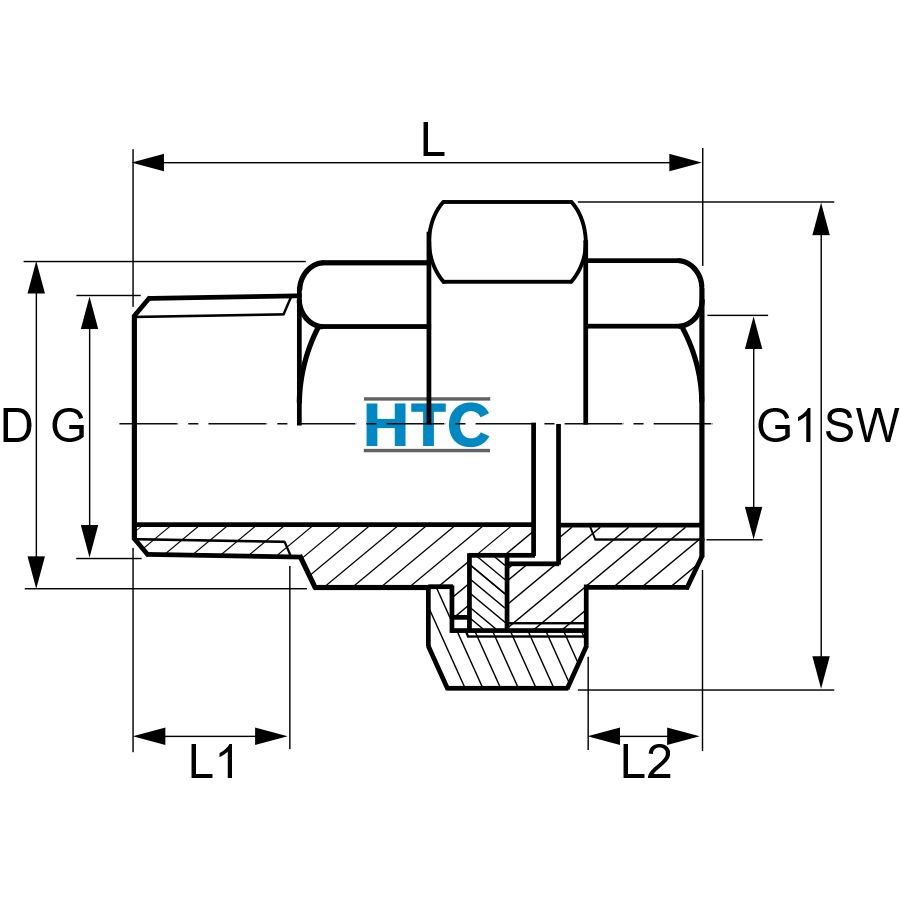

Variants

Item no.
Variation
D
G
G1
L
L1
L2
SW
Price
Quantity
EF0605.012.012
1/4"
17
R 1/4" (13,16mm)
Rp 1/4" (13,16mm)
43
11
9
31
3,90 €*
pc.:
EF0605.016.016
3/8"
20
R 3/8" (16,66mm)
Rp 3/8" (16,66mm)
46,5
11
9
34
4,91 €*
pc.:
EF0605.020.020
1/2"
24
R 1/2" (20,96mm)
Rp 1/2" (20,96mm)
52,5
13
11
37
6,58 €*
pc.:
EF0605.025.025
3/4"
30
R 3/4" (26,44mm)
Rp 3/4" (26,44mm)
58
15
14
46
9,40 €*
EF0605.032.032
1"
37
R 1" (33,25mm)
Rp 1" (33,25mm)
67
17
17
52
12,65 €*
EF0605.040.040
1 1/4"
46
R 1 1/4" (41,91mm)
Rp 1 1/4" (41,91mm)
72,5
18
18
65
19,49 €*
pc.:
EF0605.050.050
1 1/2"
52
R 1 1/2" (47,80mm)
Rp 1 1/2" (47,80mm)
78,5
20
19
70
24,75 €*
EF0605.063.063
2"
64
R 2" (59,61mm)
Rp 2" (59,61mm)
90
24
19
86
37,28 €*
pc.:
EF0605.TEF.012
Flachdichtung PTFE für 1/4"
---
---
Ersatzteil: kein Widerruf/keine Rückgabe
---
---
---
---
0,33 €*
pc.:
EF0605.TEF.016
Flachdichtung PTFE für 3/8"
---
---
Ersatzteil: kein Widerruf/keine Rückgabe
---
---
---
---
0,33 €*
pc.:
EF0605.TEF.020
Flachdichtung PTFE für 1/2"
---
---
Ersatzteil: kein Widerruf/keine Rückgabe
---
---
---
---
0,42 €*
pc.:
EF0605.TEF.025
Flachdichtung PTFE für 3/4"
---
---
Ersatzteil: kein Widerruf/keine Rückgabe
---
---
---
---
0,50 €*
EF0605.TEF.032
Flachdichtung PTFE für 1"
---
---
Ersatzteil: kein Widerruf/keine Rückgabe
---
---
---
---
0,58 €*
EF0605.TEF.040
Flachdichtung PTFE für 1 1/4"
---
---
Ersatzteil: kein Widerruf/keine Rückgabe
---
---
---
---
0,71 €*
EF0605.TEF.050
Flachdichtung PTFE für 1 1/2"
---
---
Ersatzteil: kein Widerruf/keine Rückgabe
---
---
---
---
0,86 €*
pc.:
EF0605.TEF.063
Flachdichtung PTFE für 2"
---
---
Ersatzteil: kein Widerruf/keine Rückgabe
---
---
---
---
1,14 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

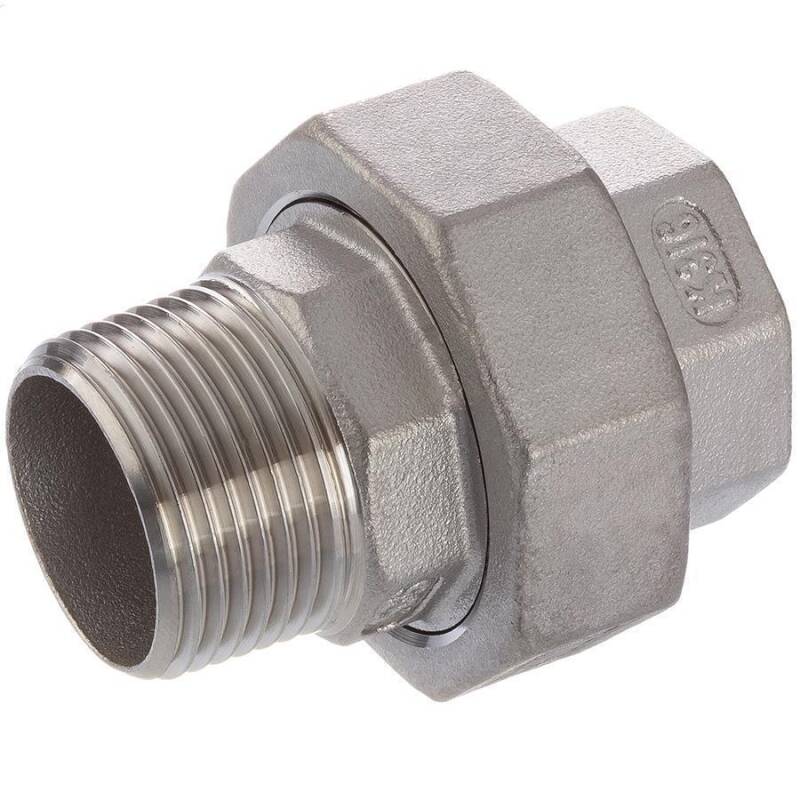

Edelstahl V4A AISI 316, Verschraubung flachdichtend Innen- x Aussengewinde

Anschluss:
Innen- x Aussengewinde
Gewinde:
BSP Rohrgewinde R (konisch) DIN 2999 & BS21, ISO 228/1 & ISO 7/1, nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Temperatur:
-20°C bis 200°C
Arbeitsdruck (PN):
20 bar
Material:
Edelstahl AISI 316 V4A (UNE EN 10213-4 / DIN 1.4408)
Dichtung:
Flachdichtung PTFE (Teflon)
DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Farbe:
Grau Edelstahl

orange dot Edelstahl V4A AISI316 Verschraubung Innen- x Aussengewinde

Verschraubung Edelstahl V4A Explosionsbild

Verschraubung Innen- x Aussengewinde. flach dichtend


 Nummer  Bezeichnung  Material
 1  Überwurfmutter  V4A AISI 316
 2  Einlegeteil Aussengewinde  V4A AISI 316
 3  Flachdichtung  PTFE (Teflon)
 4  Gegenstück Innengewinde  V4A AISI 316

orange dot Die Eckdaten

V4A Edelstahl AISI 316 Eckdaten

Die Eckdaten


  • Arbeitstemperatur -20°C bis 200°C
  • Arbeitsdruck PN 20 bar (300 psi)
  • Vermaßung gemäß ISO 4144
  • BSP Rohrgewinde R (konisch) DIN 2999 & BS21, ISO 228/1 & ISO 7/1
  • Fertigungsstandard UNE EN 10213-4, Toleranz DIN 1.4408

Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad. Stähle, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.
Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.


Edelstahl AISI 316 | Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A) Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt.
Einsetzbar in vielfältigen Anwendungen in Chemie-, Petrochemie- und Erdgasindustrie, Lebensmittelindustrie, korrosive Umgebungen und extremen Temperaturen ... Fluidtechnik, Kessel, Kondensatoren, Wäretauscher, Reaktoren ...


Edelstahl und Magnetismus

Die nichtrostenden Chromstähle haben die gleiche kristallgraphische Struktur wie normale Stähle (Struktur Alpha) und sind magnetisch. Durch Beigabe von Nickel verändert sich die Struktur und wird dadurch austenitisch (Struktur Gamma) und unmagnetisch. Der so erhaltene Chrom-Nickel-Stahl hat unglücklicherweise keine beständige Struktur. Die Bestrebung des Stahls ist wieder auf die Struktur Typ Alpha zurückzukommen. Dies hängt von der chemischen Zusammensetzung und der Einwirkung äußerer Einflüße wie Temperatur, Kaltverfestigung, Verformung usw. ab. Je nach Verhältnis seiner Bestandteile und von einer Schmelze zur anderen kann der nichtrostende Stahl eine mehr oder weniger große Neigung zum Magnetismus haben.


DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
