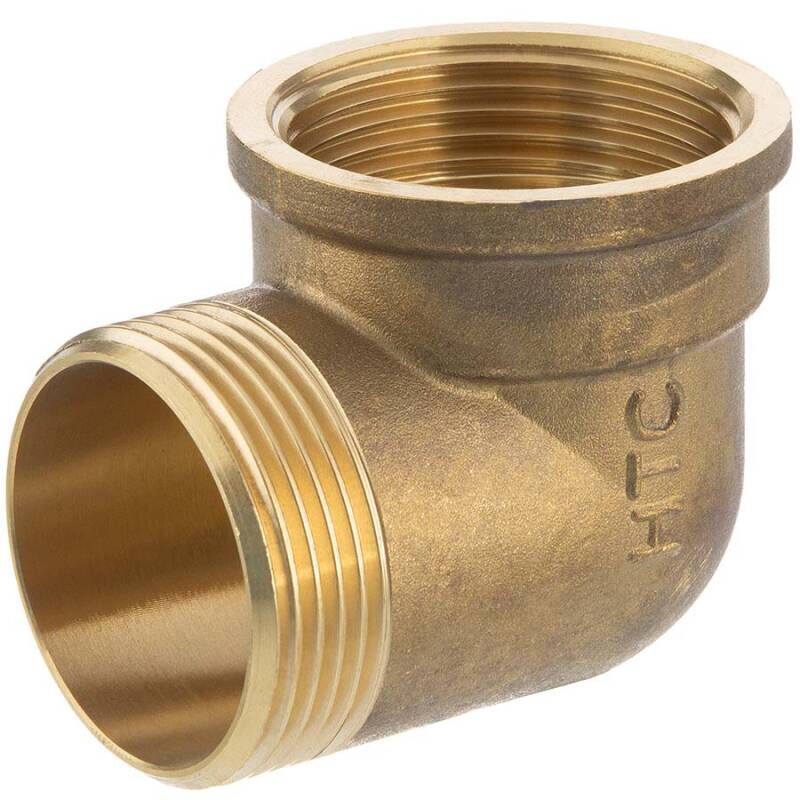

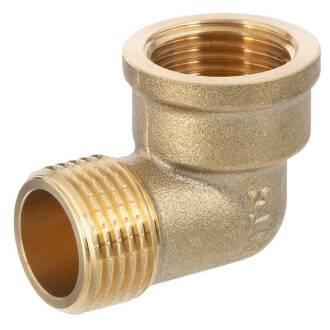

Brass male/female threaded elbow 90°

SKU: MF0406
Auswahl Steuerzone / Lieferland
from
1,30 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
  • Available immediately
Variants

Item no.
Variation
A
B
C
D
Price
Quantity
MF0406.016.016
3/8"
24,5
17
3/8" (16,66mm)
3/8" (16,66mm)
1,30 €*
pc:
MF0406.020.020
1/2"
29
22
1/2" (20,96mm)
1/2" (20,96mm)
1,69 €*
pc:
MF0406.025.025
3/4"
33,5
28
3/4" (26,44mm)
3/4" (26,44mm)
3,53 €*
pc:
MF0406.032.032
1"
38
32
1" (33,25mm)
1" (33,25mm)
4,11 €*
MF0406.040.040
1 1/4"
48
40
1 1/4" (41,91mm)
1 1/4" (41,91mm)
7,45 €*
pc:
MF0406.050.050
1 1/2"
48
40
1 1/2" (47,80mm)
1 1/2" (47,80mm)
9,46 €*
pc:
MF0406.063.063
2"
62
52
2" (59,61mm)
2" (59,61mm)
15,45 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

Messing Winkel 90°, Innen- x Aussengewinde

Anschluss:
Innen- x Aussengewinde
Material:
Messing CW61N (für Trinkwasserleitungen verwendbar)
Gewinde:
BSP Rohrgewinde ISO 228-1, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
-20°C bis 150°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

Messing Winkel 90 Grad Innengewinde x Aussengewinde

Der Messing Winkel 90 Grad mit Innengewinde und Aussengewinde sorgt für einen Anschlusswechsel in einem 90 Grad Winkel. Ideal für die Installationstechnik, für Klimaanlagen, Heizungssysteme, Sanitäreinrichtungen, Brunnenleitungen, Beregnungsanlagen Be- und Entwässerungsanlagen sowie Regenwassernutzung. Messing ist nicht zu verwenden bei Salzwasser oder in Verbindung mit Chlor.

Die Gewinde des Messing Winkel 90 Grad Innengewinde x Aussengewinde sind nach der Norm ISO 228-1 BSP Whitworth-Gewinde G-Typ (Gasgewinde) hergestellt. das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Metallgewinde können ebenso wie Kunststofffittings mit PTFE (Teflon)-Gewindedichtband oder Gewinde Dichtfaden abgedichtet werden und ebenso mit quellendem Dichtmaterial Hanf oder Flachs in Kombination mit Gewindedichtpaste.

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial
