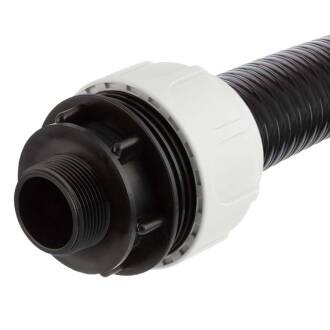

Compression fitting BD FAST with male thread for suction/delivery hoses

SKU: PKS104
Auswahl Steuerzone / Lieferland
from
2,48 €
incl. 19% VAT , plus shipping costs
  • Available immediately
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting

wichtiger Hinweis

Geeignet für alle Arten von Schläuchen mit Verstärkungsspirale, bei denen der Innendurchmesser maßgeblich ist.

Nicht geeignet für Flex- oder Klebeschlauch, bei denen der Aussendurchmesser maßgeblich ist oder Solar- bzw. Schwimmbadschlauch.
  • Available immediately
Variants

Item no.
Variation
D
DN
E
H
L
R
Weight
Hose inner ø
Price
Quantity
PKS104.020.020
20mm x 1/2"
15,5
20
58,5
86
14,5
1/2" (20,96mm)
75
20
2,48 €*
pc.:
PKS104.020.025
20mm x 3/4"
15,5
20
58,5
87,5
16
3/4" (26,44mm)
75
20
2,55 €*
pc.:
PKS104.025.025
25mm x 3/4"
20,5
25
62
90,5
16
3/4" (26,44mm)
88
25
3,28 €*
pc.:
PKS104.020.032
20mm x 1"
15,5
20
58,5
89
18
1" (33,25mm)
78
20
2,55 €*
pc.:
PKS104.025.032
25mm x 1"
20,5
25
62
92
18
1" (33,25mm)
92
25
3,28 €*
pc.:
PKS104.032.040
32mm x 1 1/4"
27
32
71
99
20
1 1/4" (41,91mm)
123
32
6,01 €*
pc.:
PKS104.032.050
32mm x 1 1/2"
27
32
71
99
20
1 1/2" (47,80mm)
124
32
6,01 €*
pc.:
PKS104.038.050
38mm x 1 1/2"
33,5
38
85
110
20
1 1/2" (47,80mm)
205
38
7,91 €*
pc.:
PKS104.040.050
40mm x 1 1/2"
34,5
40
85
110
20
1 1/2" (47,80mm)
205
40
7,91 €*
pc.:
PKS104.050.050
50mm x 1 1/2"
43
50
102
125
20
1 1/2" (47,80mm)
315
50
11,28 €*
pc.:
PKS104.050.063
50mm x 2"
43
50
102
129
24
2" (59,61mm)
325
50
11,28 €*
pc.:
PKS104.060.063
60mm x 2"
52
60
122
144
24
2" (59,61mm)
510
60
22,37 €*
pc.:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PP Klemm Kupplung für Schlauch, Klemme x Aussengewinde

Innen-ø mm
Wandstärke mind. mm
Wandstärke max. mm
Schlauch max. A-ø
20
2,3
3,5
27
25
2,3
3,5
32
32
2,5
4,0
40
38
2,7
5,0
48
40
2,7
5,0
50
50
3,3
5,5
61
60
4,0
6,5
73

Installation

Klemmfitting

  1. Spaltring
  2. Pressring
  3. Dichtring

Klemmfitting

  1. Körper
  2. Überwurfmutter
  3. Spaltring
  4. Pressring
  5. Dichtring
  • max. Arbeitsdruck 10 bar bei 20°C (50 Jahre Lebensdauer)
  • max. Arbeitsdruck 3 bar bei 60°C (50 Jahre Lebensdauer)
  • max. Arbeitstemperatur 80°C, mind. Temperatur -5°C
  • beeindruckende Performance im Zugtest
  • hohe Widerstandskraft gegenüber thermischen und mechanischen Belastungen, Witterungseinflüssen und UV-Strahlen
  • absolut ungiftig, geruchsneutral: 100% einsetzbar zum Transport von flüssigen Lebensmitteln bzw. Trinkwasser
  • hohe chemische Resistenz: salzhaltige Lösungen, Chlor, gesättigte Kohlenwasserstoffe, Benzin, Öl sowie tierische und pflanzliche Fette
  • Wetter-, Ozon-, Chlor- und UV-beständig

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD RoSH Konformitätserklärung - Bucchi s.R.l.
