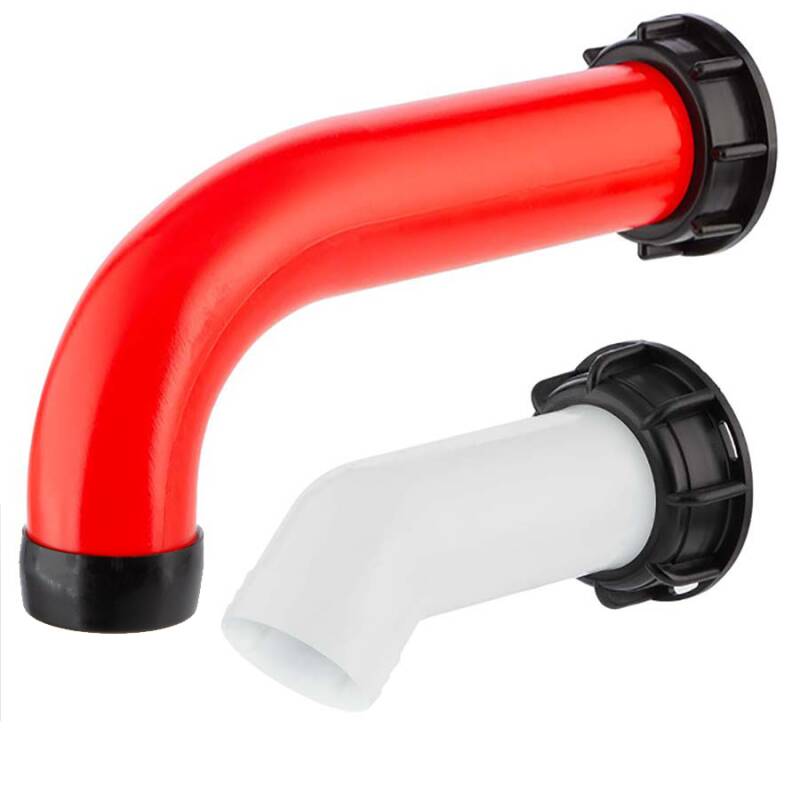

IBC container hose tail extension with S60*6 nut

pc.
  • Available immediately
  • Delivery time: 2 - 4 Workdays  (DE - int. shipments may differ)
All measurements in millimetres, weights in grams. For the photographic representation, we use an item size both studio light. The illustrations, technical data, dimensions and designs are non-binding. We reserve the right to make changes at any time without notice. The useful dimensions are defined or shown reinforced or result from the article designation. Other dimensions are for illustrative purposes only. Please note this in case of misuse.

Description

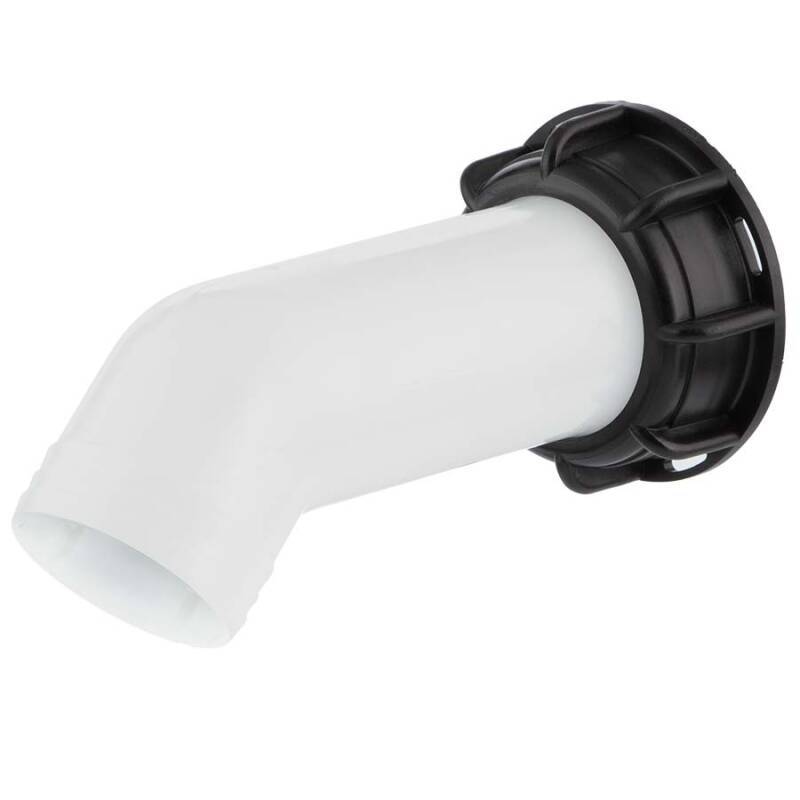

IBC Container Auslauftülle

2-teilig mit Überwurfmutter und Flachdichtung

Ideal für die einfache und gezielte Entnahme von Brauch- oder Nutzwasser aus Ihrem IBC Containers. Die Überwurfmutter aus HD-PE ist frei beweglich, der Stutzen bereits mit einer EPDM-Flachdichtung versehen. Der Innendurchmesser des Auslaufsstutzens beträgt ca. 42mm und ermöglicht so einen Ablauf auch größerer Mengen in relativ kurzer Zeit. Das gewinkelte Endstück des Auslaufshahn ist zwar als "Schlauchtülle" ausgebildet, letztendlich ist aber von einer Schlauchverlängerung bzw. der Befestigung mittels Schlauchschelle abzuraten.

Anschluss:
Überwurfmutter S60*6
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Wertigkeit:
UV-stabil
Material:
HD-PE
Dichtung:
EPDM
Farbe:
Schwarz, Stutzen Weiss
Verarbeitungshinweis:
der Anschlussstutzen mit Aussengewinde muss plan sein. Ein Ausgleichen von Randbeschädigungen durch max. Aufdrehen des Anschlusses kann den Deckelteil unter Druck setzen, so dass dieser vom Gewindeteil abreisst - dies kann auch zu einem späterem Zeitpunkt geschehen, wenn die Materialermüdung endgültig ist.

orange dot IBC Container Anschlussgrößen


IBC Containeranschluss S60*6

Anschlussgröße

S60*6 DN50 (2") Grobgewinde

S60 (2,36") Gewinde Aussenmaß 60mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S75*6

Anschlussgröße

S75*6 DN50 (2") Grobgewinde

S75 (2,95") Gewinde Aussenmaß 75mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S80*6

Anschlussgröße

S80*6 DN50 (2") Grobgewinde

S80 (3,15") Gewinde Aussenmaß 80mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S100*8

Anschlussgröße

S100*8 DN80 (3") Grobgewinde

S100 (3,94") Gewinde Aussenmaß 100mm
8mm (0,32") Gewindesteigung

orange dot Download

DOWNLOAD RoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD RoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG
