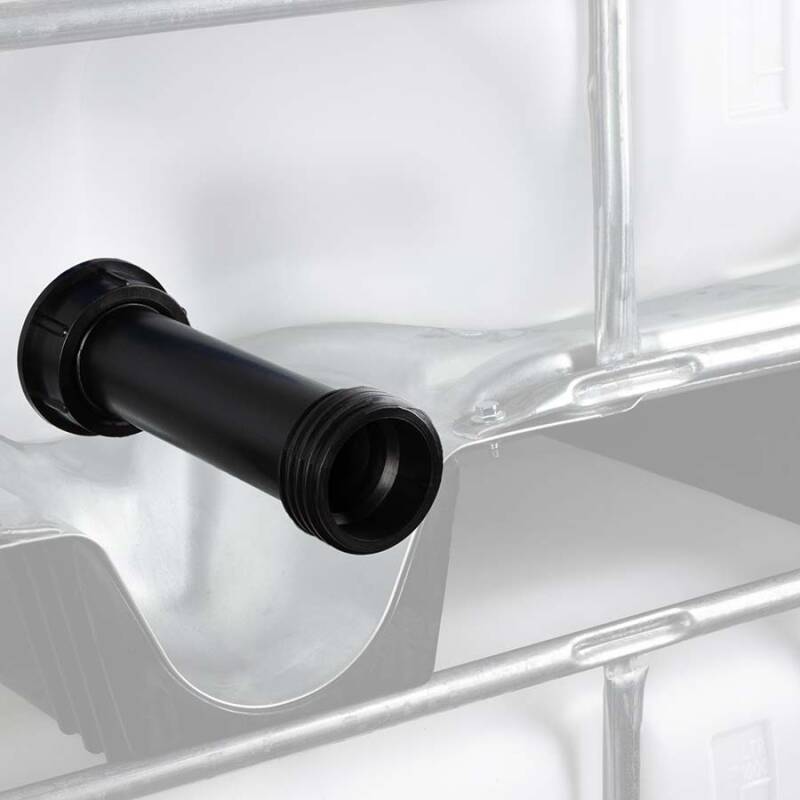

IBC container rotatable coupling with extension

SKU: IB0009.060.060
Auswahl Steuerzone / Lieferland
11,89 €
incl. 19% VAT , plus shipping costs
  • Available immediately
  • Delivery time: 2 - 4 Workdays  (DE - int. shipments may differ)
View item details in PDF The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification."
How to measure a threaded fitting
pc.
  • Available immediately
  • Delivery time: 2 - 4 Workdays  (DE - int. shipments may differ)
All measurements in millimetres, weights in grams. For the photographic representation, we use an item size both studio light. The illustrations, technical data, dimensions and designs are non-binding. We reserve the right to make changes at any time without notice. The useful dimensions are defined or shown reinforced or result from the article designation. Other dimensions are for illustrative purposes only. Please note this in case of misuse.
Main item including dimensions

Description

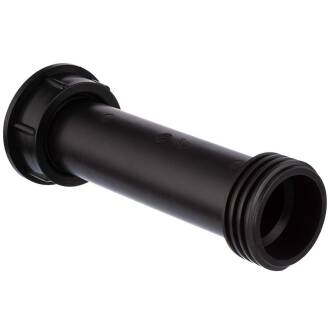

IBC Container Anschluss S60*6 Verlängerung drehbar

Anschluss nach dem Klappenhahn mit drehbarer Überwurfmutter zur Ausrichtung weiterer Anbauteile

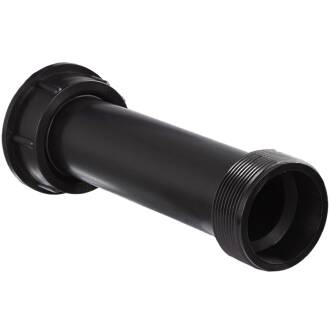

Mit dem neuen perfekt positionierbaren IBC Container Anschluss Verlängerung S60*6 auf Aussengewinde S60*6 oder 2" von HTC Logo steht Ihr Projekt immer in der perfekten Position.

Die Fakten:

  • Die Verlängerung mit Überwurfmutter ermöglicht eine passgenaue Ausrichtung aller nachgelagerten Hähne, Winkel etc.
  • keine offenliegenden Dichtungen, welche unter UV-Strahlung langsam zerbröseln
  • keine zusätzlichen Abdichtarbeiten
  • endlos erweiterbar
  • der neue und exklusive "plug & work" IBC Container Anschluss S60*6 von HTC Logo
Anschluss:
IBC Grobgewinde S60*6 x Aussengewinde S60*6 oder 2"
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Wertigkeit:
UV-stabil
Material:
PP Polypropylen
Dichtung S60*6:
PU-Schaum Flachdichtung
Farbe:
Schwarz
Verarbeitungshinweis:
der Anschlussstutzen mit Aussengewinde muss plan sein. Ein Ausgleichen von Randbeschädigungen durch max. Aufdrehen des Anschlusses kann den Deckelteil unter Druck setzen, so dass dieser vom Gewindeteil abreisst - dies kann auch zu einem späterem Zeitpunkt geschehen, wenn die Materialermüdung endgültig ist.

orange dot IBC Container Anschlussgrößen


IBC Containeranschluss S60*6

Anschlussgröße

S60*6 DN50 (2") Grobgewinde

S60 (2,36") Gewinde Aussenmaß 60mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S75*6

Anschlussgröße

S75*6 DN50 (2") Grobgewinde

S75 (2,95") Gewinde Aussenmaß 75mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S80*6

Anschlussgröße

S80*6 DN50 (2") Grobgewinde

S80 (3,15") Gewinde Aussenmaß 80mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S100*8

Anschlussgröße

S100*8 DN80 (3") Grobgewinde

S100 (3,94") Gewinde Aussenmaß 100mm
8mm (0,32") Gewindesteigung
